Сведения о средстве измерений: 95963-25 Преобразователи давления измерительные

Номер по Госреестру СИ: 95963-25
95963-25 Преобразователи давления измерительные
(EB3351T)

Назначение средства измерений:
Преобразователи давления измерительные EB3351T (далее - преобразователи) предназначены для непрерывного измерения и преобразования значения измеряемого параметра - избыточного давления нейтральных и агрессивных газообразных и жидких сред, в унифицированный аналоговый выходной сигнал постоянного тока и (или) цифровой выходной сигнал HART.

сертификация программного обеспечения
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3

Общие сведения

Дата публикации - 23.07.2025
Срок свидетельства - 23.07.2030
Номер записи - a491844f-e191-069b-c46e-e8c0eb83bc2b
ID в реестре СИ - 1426182
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Shanghai Enbbon Automation Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Building 16, №. 410 Jinggu Road, Minhang District, Shanghai
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1486 от 2025.07.23 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Преобразователи давления измерительные (EB3351T)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shanghai Enbbon Automation Instrument Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95963-25
23.07.2030
Преобразователи давления измерительные, EB3351T
Shanghai Enbbon Automation Instrument Co., Ltd. (КИТАЙ Building 16, №. 410 Jinggu Road, Minhang District, Shanghai)
ОТ
МП
3 года
96271-25
28.08.2030
Преобразователи давления измерительные, EB3351N
Shanghai Enbbon Automation Instrument Co., Ltd. (КИТАЙ Building 16, №. 410 Jinggu Road, Minhang District, Shanghai)
ОТ
МП
3 года

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи давления измерительные (EB3351T)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи давления измерительные (EB3351T)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HART-Too1

Номер версии ПО, не ниже

11.0

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Устройство и работа» Руководства по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия Shanghai Enbbon Automation Instrument Co., Ltd., Китай.

Правообладатель

Shanghai Enbbon Automation Instrument Co., Ltd., Китай.

Адрес: Building 16, № 410 Jinggu Road, Minhang District, Shanghai, China.

Е-mail: service@enbbon.com.

Web-сайт: www.enbbon.com.

Изготовитель

Shanghai Enbbon Automation Instrument Co., Ltd., Китай.
Адрес: Building 16, №. 410 Jinggu Road, Minhang District, Shanghai, China. Е-mail: service@enbbon.com. Web-сайт: www.enbbon.com.

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест» (ФБУ «НИЦ ПМ-РОСТЕСТ»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru,
Web-сайт: www.rostest.ru

Правообладатель

Shanghai Enbbon Automation Instrument Co., Ltd., Китай.
Адрес: Building 16, № 410 Jinggu Road, Minhang District, Shanghai, China.
Е-mail: service@enbbon.com.
Web-сайт: www.enbbon.com.

Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал HART.

Конструктивно преобразователи состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. По заказу преобразователи могут быть изготовлены с жидкокристаллическим дисплеем (ЖК-дисплеем).

Преобразователи давления выпускаются в следующих модификациях: EB3351T-D, EB3351T-G.

В зависимости от типа присоединения к процессу преобразователи могут иметь резьбовое присоединение (исполнение EB3351T-D) или фланцевое с капиллярной линией и без неё (исполнение EB3351T-G).

Конструкция преобразователей позволяет подключать к ним различные типы фланцев, применять их с выносными разделительными мембранами.

Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками, наличием ЖК-дисплея, типами присоединений к процессу, рабочей средой, габаритными размерами и выходными сигналами.

Общий вид преобразователей представлен на рисунках 1 - 3.

Заводской номер преобразователя в виде буквенно-цифрового кода наносится методом гравировки на маркировочную табличку, прикрепленную на корпус.

Место нанесения заводского номера преобразователя представлено на рисунках 1, 2. Конструкция не предусматривает нанесение знака поверки на преобразователи. Пломбирование преобразователей не предусмотрено.

Внешний вид. Преобразователи давления измерительные (EB3351T), http://oei-analitika.ru

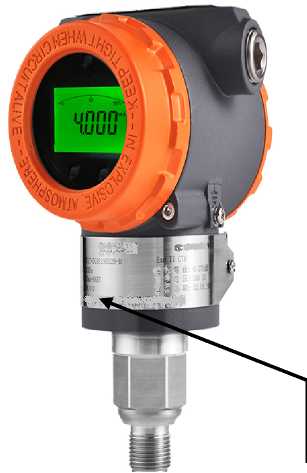

Рисунок 1 - Общий вид преобразователей с резьбовым присоединением и места

Место нанесения заводского номера

Внешний вид. Преобразователи давления измерительные (EB3351T), http://oei-analitika.ru

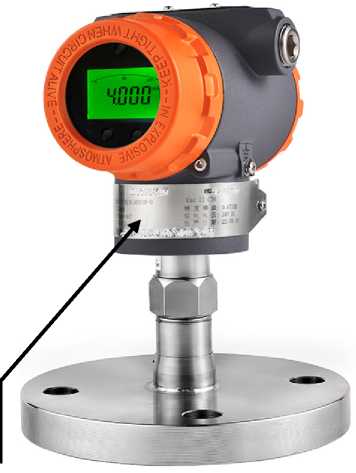

Рисунок 2 - Общий вид преобразователей с фланцевым присоединением и места

нанесения заводского номера

нанесения заводского номера

Внешний вид. Преобразователи давления измерительные (EB3351T), http://oei-analitika.ru

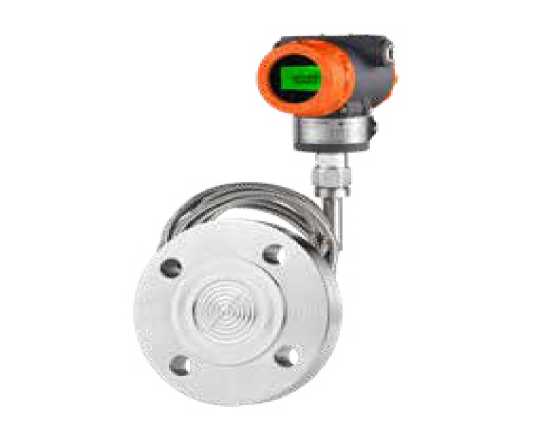

Рисунок 3 - Общий вид преобразователей с фланцевым присоединением и капиллярной линией


приведена в таблице 5.

Таблица 5 - Комплектность преобразователей

Наименование

Обозначение

Количество

Преобразователи

EB3351T

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз. на партию


Метрологические и основные технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологических характеристики

Наименование характеристики

Значение

Верхний предел измерений избыточного давления, кПа 1) 2)

от 6 до 40000

Нижний предел измерений избыточного давления, кПа 1) 2)

0

Пределы допускаемой основной приведенной к диапазону измерений погрешности, у, % 3)

±0,075; ±0,1; ±0,2

Вариация выходного сигнала, %

М

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %/10 °C от диапазона измерений

±0,1

  • 1) Конкретный диапазон измерений, посредством указания нижнего и верхнего пределов измерений приведен в паспорте и нанесен на маркировочную табличку, прикрепленную к корпусу преобразователя.

  • 2) По заказу, преобразователи могут быть изготовлены в других единицах измерений давления, допущенных к применению в Российской Федерации.

  • 3) Конкретное значение указано на маркировочной табличке, прикрепленной к корпусу преобразователя и (или) в паспорте.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал:

  • - аналоговый, мА

  • - цифровой

от 4 до 20

HART

Напряжение питания постоянного тока, В 1)

от 10 до 32

Номинальное напряжение питания постоянного тока, В

24

Масса, кг, не более 2) 3)

1,6

Габаритные размеры (высота; ширина; длина), мм, не более 2) 3)

200x130x110

Нормальные условия измерений:

  • - температура окружающего воздуха, °С:

  • - атмосферное давление, кПа

  • - относительная влажность окружающего воздуха (без конденсации), %, не более

от +21 до +25 от 84 до 106,7

95

Рабочие условия измерений:

  • - температура окружающего воздуха, °С: исполнение с ЖК-дисплеем 4) исполнение без ЖК-дисплея

  • - атмосферное давление, кПа

  • - относительная влажность окружающего воздуха (без конденсации), %, не более

от -20 до +60 от -40 до +85 от 84 до 106,7

95

Маркировка взрывозащиты

1Ex db IIC T6...T1 Gb X

Наименование характеристики

Значение

0Ex ia IIC T6...T1 Ga X

  • 1) При использовании связи HART напряжение питания постоянного тока должно быть > 18,5 В.

  • 2) Конкретные значение указывается в паспорте на преобразователь.

  • 3) Без учета капиллярной линии, фланцев, выносных мембран.

  • 4) Для преобразователей с жидкокристаллическим дисплеем (ЖК-дисплеем). Воздействие температуры окружающего воздуха ниже минус 20 °С не приводит к повреждению ЖК-дисплея, при этом показания ЖК-дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖК-дисплея не влияет на метрологические характеристики и работоспособность преобразователей.

Показатели надежности приведены в таблице 4.

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

60 000
