Сведения о средстве измерений: 95962-25 Анализаторы паров этанола в выдыхаемом воздухе

Номер по Госреестру СИ: 95962-25
95962-25 Анализаторы паров этанола в выдыхаемом воздухе
(АЛКО-ЗАМОК-П-02 СИ Алкорамка)

Назначение средства измерений:
Анализаторы паров этанола в выдыхаемом воздухе АЛКОЗАМОК-П-02 СИ Алкорамка (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении установленного порога срабатывания.

сертификация программного обеспечения
Внешний вид. Анализаторы паров этанола в выдыхаемом воздухе, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 1

Общие сведения

Дата публикации - 23.07.2025
Срок свидетельства - 23.07.2030
Номер записи - 258181ac-8248-cbe9-769e-b2ca32e9bc99
ID в реестре СИ - 1426183
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество «Лазерные системы»
Страна - РОССИЯ
Населенный пункт - 198515, г. Санкт-Петербург, вн. тер. г. п. Стрельна, ул. Связи, д. 28, к. 2, стр. 1
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_26 Анализ рынка поверки Иркутска

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1486 от 2025.07.23 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Анализаторы паров этанола в выдыхаемом воздухе (АЛКО-ЗАМОК-П-02 СИ Алкорамка)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Лазерные системы»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95962-25
23.07.2030
 Анализаторы паров этанола в выдыхаемом воздухе, АЛКО-ЗАМОК-П-02 СИ Алкорамка
Акционерное общество «Лазерные системы» (РОССИЯ 198515, г. Санкт-Петербург, вн. тер. г. п. Стрельна, ул. Связи, д. 28, к. 2, стр. 1) 		ОТ
МП 		1 год
Отчет - RT_9 Анализ рынка поверки Сибирского федерального округа

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы паров этанола в выдыхаемом воздухе (АЛКО-ЗАМОК-П-02 СИ Алкорамка)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы паров этанола в выдыхаемом воздухе (АЛКО-ЗАМОК-П-02 СИ Алкорамка)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО).

Встроенное системно-прикладное ПО анализаторов разработано изготовителем специально для решения задачи измерений массовой концентрации паров этанола в выдыхаемом воздухе и сигнализации о превышении установленного порога срабатывания, отображения результатов измерений и сигнализации на дисплее, передачи измеренных данных на внешние устройства, а также для дистанционного управления анализатором (через разъем Ethernet). Идентификация встроенного ПО производится путем вывода идентификационного наименования и номера версии на дисплей при включении анализаторов.

Влияние встроенного ПО на метрологические характеристики анализаторов учтено при их нормировании. Анализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АЛКОЗАМОК-П-02

Номер версии (идентификационный номер) ПО

1.0.3.ХХ1)

1) Номер версии указан в виде «1.0.3.ХХ», где «1.0.3»  - метрологически

значимая (неизменяемая) часть ПО, «ХХ» (арабские числа от 0 до 99) - обозначение модификаций ПО, которые не влияют на метрологические характеристики анализаторов (интерфейс, устранение незначительных программных ошибок и т.п.).


Знак утверждения типа

Знак утверждения типа

наносится на шильд, расположенный под крышкой основания анализатора, методом шелкографии, как показано на рисунке 1, и типографским способом на титульный лист руководства по эксплуатации, паспорта и инструкции по монтажу.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа САЦН.413311.013РЭ «Анализаторы паров этанола в выдыхаемом воздухе АЛКОЗАМОК-П-02 СИ Алкорамка. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений содержания этанола в газовых средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452;

САЦН.413311.013ТУ Анализатор паров этанола в выдыхаемом воздухе АЛКОЗАМОК-П-02 СИ Алкорамка. Технические условия.

Правообладатель

Акционерное общество «Лазерные системы» (АО «Лазерные системы»)

ИНН 7819039902

Юридический адрес: 198515, г. Санкт-Петербург, вн. тер. г. п. Стрельна, ул. Связи, д. 28, к. 2, стр. 1

Телефон: (812) 612-02-88, факс: (812) 612-02-89

E-mail: office@lsystems.ru

Web-сайт: www.lsystems.ru

Изготовитель

Акционерное общество «Лазерные системы» (АО «Лазерные системы»)
ИНН 7819039902
Адрес: 198515, г. Санкт-Петербург, вн. тер. г. п. Стрельна, ул. Связи, д. 28, к. 2, стр. 1 Телефон: (812) 612-02-88, факс: (812) 612-02-89
E-mail: office@lsystems.ru
Web-сайт: www.lsystems.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон/факс: +7 (812) 251-76-01 / (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru

Правообладатель

Акционерное общество «Лазерные системы» (АО «Лазерные системы»)
ИНН 7819039902
Юридический адрес: 198515, г. Санкт-Петербург, вн. тер. г. п. Стрельна, ул. Связи, д. 28, к. 2, стр. 1
Телефон: (812) 612-02-88, факс: (812) 612-02-89
E-mail: office@lsystems.ru
Web-сайт: www.lsystems.ru

Принцип действия анализаторов - инфракрасный оптико-абсорбционный, основанный на измерении поглощения инфракрасного излучения парами этанола и воды в нескольких спектральных диапазонах.

Инфракрасное излучение от полупроводниковых светодиодов проходит через область выдоха и попадает на приемники оптического излучения. Поскольку содержание паров воды в выдыхаемом воздухе выше, чем в атмосферном воздухе, поглощение излучения во время выдоха изменяется, что сигнализирует о поступлении пробы выдыхаемого воздуха. В зависимости от изменения поглощения в разных спектральных диапазонах определяется содержание паров этанола в выдыхаемом воздухе.

Анализаторы представляют собой автоматические стационарные приборы циклического действия.

Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы приемников оптического излучения в результаты измерений. Электрическое питание анализаторов осуществляется через адаптер питания от сети переменного тока. Управление анализаторами осуществляется с помощью одной кнопки, расположенной на задней панели основания анализатора. Отбор проб выдыхаемого воздуха производится бесконтактным методом путем направленного выдоха в расположенную на лицевой панели анализатора область выдоха с установленной вставкой обогрева. Этапы работы анализаторов сопровождаются звуковыми и световыми сигналами, а также текстовыми и графическими сообщениями на дисплее.

При эксплуатации анализаторы используются для предварительного контроля состояния алкогольного опьянения, выполняемого в соответствии с регламентными документами предприятий. На дисплее анализаторов отображаются результаты измерений и сигнализации, а также сообщения о режимах работы анализаторов. Результаты сигнализации о превышении установленного порога срабатывания выводятся в виде сообщений на дисплее анализаторов в соответствии с таблицей 1. Порог срабатывания сигнализации анализаторов задается в диапазоне массовой концентрации этанола от 0,16 до 0,40 мг/л.

Анализаторы имеют интерфейс Ethernet.

Анализаторы имеют разъем питания и разъем Ethernet.

В комплектность анализаторов по дополнительному заказу может входить блок интеграции, который подключается к анализаторам при эксплуатации в целях подключения к внешним устройствам (СКУД и т.д.) для дистанционного управления работой анализаторов, передачи данных по интерфейсам Wiegand, Ethernet, RS-485, TTL in/out и управления реле.

Таблица 1 - Результаты сигнализации анализаторов

Массовая концентрация этанола в анализируемой пробе воздуха

Результаты сигнализации

Сообщение на дисплее анализатора

Световая сигнализация

Ниже порога срабатывания

Проходите^ X,XX мг/л

Зеленая

Выше порога срабатывания

Доступ запрещён^ X,XX мг/л

Красная

1) В таблице указаны сообщения на дисплее при стандартных заводских настройках анализаторов; Х,ХХ - измеренное значение массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, мг/л.

Доступ в режим регулировки анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

Заводской номер анализатора указывается на шильде, расположенном под крышкой основания анализатора, нестираемым промышленным маркером черного цвета в виде цифрового обозначения.

Конструкция анализаторов не предусматривает нанесение на корпус знака поверки.

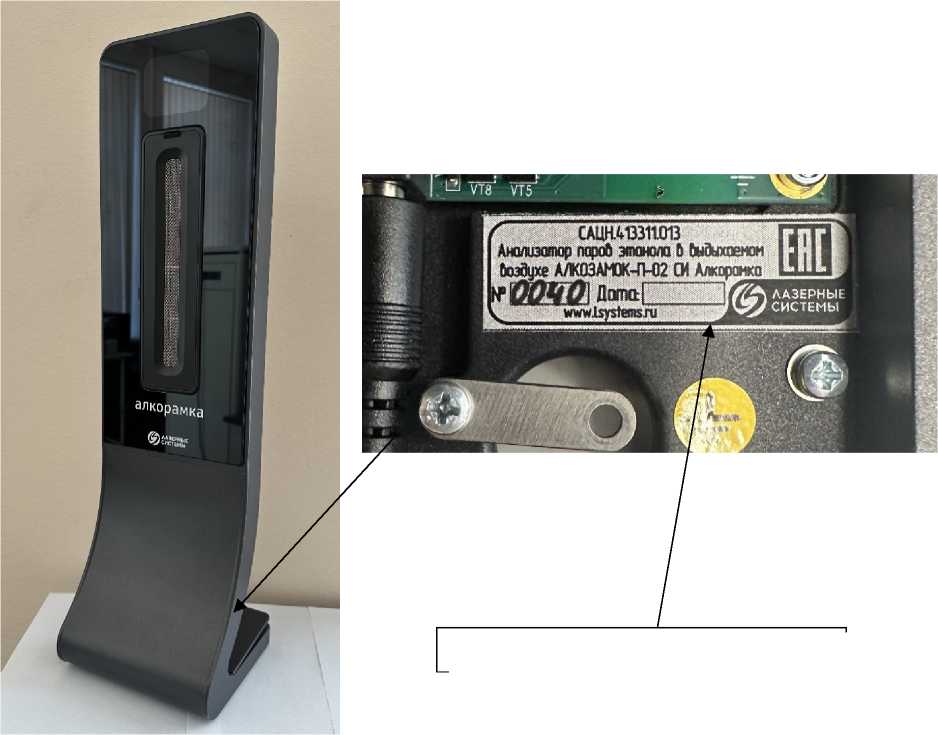

Общий вид анализаторов, место нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Внешний вид. Анализаторы паров этанола в выдыхаемом воздухе (АЛКО-ЗАМОК-П-02 СИ Алкорамка), http://oei-analitika.ru

'       САЦН4В31КШ

Анализатор парой этанола 6 Ьйыхоенои Ьоэйухе АЛКОЗАМ(Ж-ГЧ)2 СИ Алкорамса ДдпаГ wwwhystemsru

ЛАЗЕРНЫЕ

\3£/ СИСТЕМЫ

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид анализаторов, место нанесения заводского номера и знака утверждения типа


Таблица 6 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор паров этанола в выдыхаемом воздухе

АЛКОЗАМОК-П-02

СИ Алкорамка

1 шт.

Кабель питания

-

1 шт.

Блок питания

-

1 шт.

Провод заземления

САЦН.190.05.07.00.000

1 шт.

PoE-инжектор

-

1 шт.

Патч-корд Ethernet

-

1 шт.

Комплект монтажных частей

САЦН.233.00.00.00.200

1 комплект

Комплект инструмента и принадлежностей

СаЦн.233.00.00.00.300

1 комплект

Руководство по эксплуатации

СаЦн.413311.013РЭ

1 экз.

Инструкция по монтажу

САцН.413311.013ИМ

1 экз.

Паспорт

СаЦн.413311.013ПС

1 экз.

Насадка технологическая на лицевую панель

САЦН.233.11.13.00.000

1 шт.


Таблица 3 - Метрологические характеристики

Температура окружающего воздуха

Диапазон измерений массовой концентрации этанола, мг/л

Пределы допускаемой погрешности

абсолютной, мг/л

относительной, %

от -10,0 °С до +20,0 °С включ.

от 0 до 0,27 включ.

±0,08

-

св. 0,27 до 2,00

-

±30

св. +20,0 °С до +25,0 °С включ.

от 0 до 0,33 включ.

±0,05

-

св. 0,33 до 2,00

-

±15

св. +25,0 °С до +40,0 °С включ.

от 0 до 0,27 включ.

±0,08

-

св. 0,27 до 2,00

-

±30

Примечание - В анализаторах программным способом установлен минимальный интервал показаний, которые выводятся на дисплей в виде нулевых показаний: от 0,00 до 0,04 мг/л вклю

Таблица 4 -Технические характеристики

Наименование характеристики

Значение

Диапазон показаний, мг/л

от 0,00 до 2,00

Цена младшего разряда шкалы, мг/л

0,01

Дополнительная   погрешность   от   наличия   неизмеряемых

компонентов

отсутствует

Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (в режиме поверки):

  • - расход анализируемой газовой смеси, л/мин, не менее

  • - объем пробы анализируемой газовой смеси, л, не менее

6

0,7

Время подготовки к работе после включения, мин, не более

7

Время измерения после отбора пробы при температуре окружающего воздуха св. +20 °C до +25 °C включ., с, не более

1

Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0,00 мг/л (0,48 мг/л), с, не более

2 (5)

Интервал времени работы анализаторов без корректировки показаний, месяцев, не менее

12

Электрическое питание:

- от сетевого адаптера питания1) с выходными характеристиками: напряжение, В/ ток, А

— 48±5 / 1,25±0,1

Условия эксплуатации:

- температура окружающего воздуха, °С

Наименование характеристики

Значение

- относительная влажность окружающего воздуха, %, не более

от -10 до +40

при температуре от -10 °C до +30 °C включ.

при температуре св. +30 °C до +35 °C включ.

98

при температуре св. +35 °C до +40 °C

75

- атмосферное давление, кПа

60

от 84,0 до 106,7

Габаритные размеры анализаторов, мм, не более:

- длина

155

- ширина

158

- высота

574

Масса анализаторов, кг, не более

5,5

1) Электрическое питание сетевого адаптера питания:

- от сети переменного тока с напряжением, В / частотой, Гц: ~

230±23 / 50±1

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы анализаторов, лет

7

Средняя наработка до отказа, ч

27115


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
