Номер по Госреестру СИ: 95953-25
95953-25 Приборы тонкослойной хроматографии
(IATROSCAN MK-7s)
Назначение средства измерений:
Приборы тонкослойной хроматографии IATROSCAN MK-7s (далее - приборы) предназначены для измерений содержания компонентов в различных веществах методом тонкослойной хроматографии.
Внешний вид.

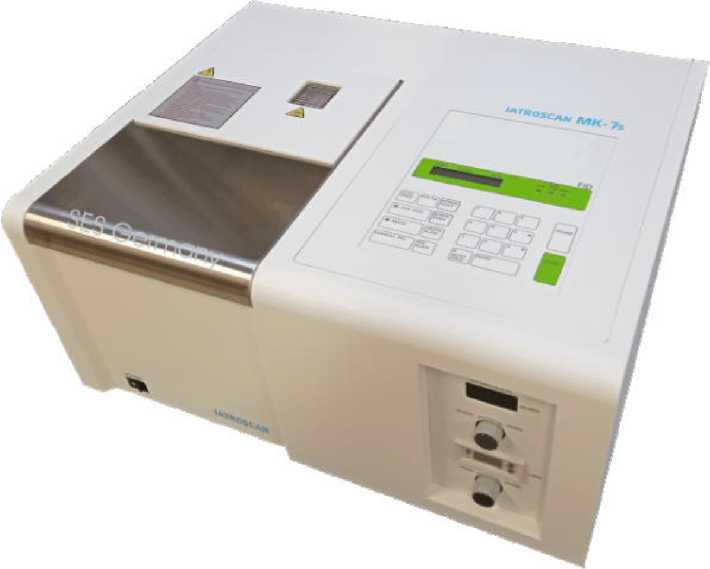

Приборы тонкослойной хроматографии
Рисунок № 1
Общие сведения
Дата публикации - 23.07.2025
Срок свидетельства - 23.07.2030
Номер записи - 861a39fd-9db8-e347-103d-81e1a73fa47b
ID в реестре СИ - 1426192
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IATROSCAN MK-7s,
Производитель
Изготовитель - SES GmbH – Analytical Systems
Страна - ГЕРМАНИЯ
Населенный пункт - Friedhofstrasse 7-9 D-55234 Bechenheim
Уведомление о начале осуществления предпринимательской деятельности -
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1486 от 2025.07.23 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Приборы тонкослойной хроматографии (IATROSCAN MK-7s)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Приборы тонкослойной хроматографии (IATROSCAN MK-7s)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Приборы тонкослойной хроматографии (IATROSCAN MK-7s)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы оснащены встроенным программным обеспечением и автономным программным обеспечением i-ChromStar (далее - ПО). Идентификационные данные автономного ПО приведены в таблице 1. Идентификационные данные встроенного ПО пользователю недоступны.
Автономное ПО выполняет следующие функции: управление работой прибора, сбор и обработку данных (включая количественный расчет и графическую обработку), а также сохранение данных.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
i-ChromStar |
|
Номер версии (идентификационный номер) ПО |
6.х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующей цифры, принимающей значения от 0 до 9, которая описывает модификации ПО (обозначена | |
|
буквой «х»). | |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель прибора справа от информационной таблички (шильда) методом нанесения наклейки с изображением знака утверждения типа и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Прибор тонкослойной хроматографии IATROSCAN MK-7s. Руководство по эксплуатации», раздел 6-6 «Режим сканирования».
При использовании в сфере государственного регулирования обеспечения единства измерений приборы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия «Приборы тонкослойной хроматографии IATROSCAN MK-7s. SES GmbH-Analytical Systems», Германия.
ПравообладательSES GmbH - Analytical Systems, Германия
Адрес: Friedhofstrasse 7-9 D-55234 Bechenheim, Germany
Телефон +49 (0) 6736 1301, факс +49 (0) 6736 1305
E-mail: support@iatroscan.eu
Web-сайт: www.iatroscan.eu
Изготовитель
SES GmbH - Analytical Systems, ГерманияАдрес: Friedhofstrasse 7-9 D-55234 Bechenheim, Germany
Телефон +49 (0) 6736 1301, факс +49 (0) 6736 1305
E-mail: support@iatroscan.eu
Web-сайт: www.iatroscan.eu
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Правообладатель
SES GmbH - Analytical Systems, ГерманияАдрес: Friedhofstrasse 7-9 D-55234 Bechenheim, Germany
Телефон +49 (0) 6736 1301, факс +49 (0) 6736 1305
E-mail: support@iatroscan.eu
Web-сайт: www.iatroscan.eu
Принцип действия приборов основан на методе тонкослойной хроматографии на кварцевых стержнях.
Прибор представляет собой моноблок, внутри которого установлены пламенноионизационный детектор, блок привода кварцевых стержней и блок электроники.
Исследуемая проба, нанесенная тонким слоем на специально предназначенный для прибора кварцевый стержень, предварительно разделяется с помощью проявления растворителем в камере пробоподговки, входящей в комплект прибора. Стержень с пробой устанавливается в систему подачи прибора, которая с заданной скоростью подает его в детектор, который регистрирует сигналы от пространственно разделенных по стержню компонентов пробы. Возможна одновременная установка до 10 стержней в систему подачи.
Управление процессом измерения и обработки выходной информации осуществляется при помощи компьютера, на котором установлено программное обеспечение i-ChromStar.
Нанесение знака поверки на прибор и его пломбирование не предусмотрено.
Обозначение типа приборов и серийный номер в формате буквенно-цифрового обозначения наносятся на информационную табличку (шильд), расположенную на задней панели прибора, методом печати при её изготовлении.
Общий вид приборов приведен на рисунке 1. Вид шильда приведен на рисунке 2.
Место нанесения серийного номера
Рисунок 1 - Общий вид прибора тонкослойной хроматографии IATROSCAN MK-7s
Место нанесения обозначения типа
S/N:
СС IATROSCAN™ http:// www. iatrosca n.eu Ш А Ш Ж /
SES GmbH - Analysesysteme
•SS’rJ) FHedhofetr. 7-9, 55234 Bechenheim/G*rm»ny
phon»: 0049(0) 6736 1301 - imill »upport0<alro»««n./ /
Место нанесения знака утверждения типа
Рисунок 2 - Вид информационной таблички (шильда) с обозначением типа прибора и серийным номером
Таблица 5 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Прибор тонкослойной хроматографии |
IATROSCAN MK-7s |
1 шт. |
|
Устройство для нанесения проб (автоспоттер) |
SES-A-4500 |
1 шт. |
|
Прибор тонкослойной хроматографии IATROSCAN МК^.Руководство по эксплуатации |
- |
1 экз. |
|
Программное обеспечение i-CromStar. Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Отношение сигнал/шум (при вводе 1,0 мкл раствора гексадекана в хлористом метилене с объемной долей гексадекана 0,2 %) |
от 5 до 25 |
|
Относительное СКО выходного сигнала (по площади пика при вводе 1,0 мкл раствора гексадекана в хлористом метилене с объемной долей гексадекана 1 %), %, не более |
5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШхВ), мм, не более |
520x440x265 |
|
Масса, кг, не более |
25,5 |
|
Напряжение питания переменного тока частотой от 50 до 60 Гц, В |
от 110 до 240 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Условия эксплуатации:
|
от +17 до +28 75 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
