Сведения о средстве измерений: 95952-25 Система измерительная баллистическая

Номер по Госреестру СИ: 95952-25
95952-25 Система измерительная баллистическая
(АО «УПЗ»)

Назначение средства измерений:
Система измерительная баллистическая АО «УПЗ» (далее - система) предназначена для измерений давления газов и скорости метаемого элемента при выстреле из измерительного баллистического ствола.

сертификация программного обеспечения
Внешний вид. Система измерительная баллистическая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерительная баллистическая
Рисунок № 1
Внешний вид. Система измерительная баллистическая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерительная баллистическая
Рисунок № 2
Внешний вид. Система измерительная баллистическая, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система измерительная баллистическая
Рисунок № 3
Внешний вид. Система измерительная баллистическая, http://oei-analitika.ru рисунок № 4
Внешний вид.
Система измерительная баллистическая
Рисунок № 4
Внешний вид. Система измерительная баллистическая, http://oei-analitika.ru рисунок № 5
Внешний вид.
Система измерительная баллистическая
Рисунок № 5
Внешний вид. Система измерительная баллистическая, http://oei-analitika.ru рисунок № 6
Внешний вид.
Система измерительная баллистическая
Рисунок № 6

Общие сведения

Дата публикации - 23.07.2025
Срок свидетельства -
Номер записи - 1a4cda53-de08-a56c-db5a-f0359ca8d108
ID в реестре СИ - 1426193
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Prototypa - ZM, s.r.o.
Страна - ЧЕХИЯ
Населенный пункт - Гудцова 553/78с, 612 00 Брно
Уведомление о начале осуществления предпринимательской деятельности -

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1486 от 2025.07.23 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Система измерительная баллистическая (АО «УПЗ»)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Prototypa - ZM, s.r.o.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95952-25

Система измерительная баллистическая, АО «УПЗ»
Prototypa - ZM, s.r.o. (ЧЕХИЯ Гудцова 553/78с, 612 00 Брно)
ОТ
МП
2 года

Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.

В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерительная баллистическая (АО «УПЗ»)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерительная баллистическая (АО «УПЗ»)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение «BAControl.exe» включает прикладные управляющие программы, специализированные для выполнения отдельных видов испытательных работ, и общие для них вспомогательные программные и информационные файлы.

Программное обеспечение реализовано без выделения метрологически значимой части.

Влияние программного обеспечения не приводит к выходу метрологических характеристик системы за пределы допускаемых значений.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BAControl.exe

Номер версии (идентификационный номер ПО)

не ниже 8.0

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на лицевую панель баллистического анализатора BA04S2 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» документа ЖИЮА.406231.001РЭ «Система измерительная баллистическая АО «УПЗ». Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 30 декабря 2022 года №3342 «Об утверждении Государственной поверочной схемы для средств измерений импульсного давления в диапазоне от 1 до 1200 МПа»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 50530-2015 «Патроны к гражданскому и служебному огнестрельному оружию, устройствам производственного и специального назначения. Требования безопасности и методы испытаний на безопасность».

Правообладатель

Компания «Prototypa - ZM, s.r.o.», Чешская Республика Адрес: Гудцова 553/78с, 612 00 Брно

Изготовитель

Компания «Prototypa - ZM, s.r.o.», Чешская Республика
Адрес: Гудцова 553/78с, 612 00 Брно

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Правообладатель

Компания «Prototypa - ZM, s.r.o.», Чешская Республика Адрес: Гудцова 553/78с, 612 00 Брно

Конструктивно система состоит из стандартной передвижной атмосферостойкой оптической рамки WLS03-V03, баллистического анализатора BA04S2, мобильного станка стрелкового оружия STZA 12M1 на который устанавливается универсальный баллистический затвор UZ-2002 с измерительными баллистическими стволами, стационарного станка стрелкового оружия ЖИЮА.441432.001 на который устанавливается баллистический затвор UZ-67 с измерительными баллистическими стволами.

Стандартная передвижная атмосферостойкая оптическая рамка WLS03-V03 представляет собой два быстрых оптических барьера MOG03 (базовое расстояние между барьерами 1 м, время срабатывания оптического барьера не превышает 1 мкс). Первый оптический барьер предназначен для выработки сигнала «старт» при пролете метаемого элемента, второй для выработки сигнала «стоп».

Баллистический анализатор BA04S2 предназначен для обработки поступающих на него сигналов с датчиков давления и оптических барьеров. При поступлении сигнала «старт» запускается внутренний таймер баллистического анализатора, сигнал «стоп» останавливает таймер. Скорость метаемого элемента обратно пропорциональна времени между сигналами «старт» «стоп».

Универсальные баллистические затворы UZ-2002 и UZ-67 с измерительными баллистическими стволами предназначены для производства выстрела и измерения давления газов возникающего при выстреле. Для измерения давления газов, возникающего при выстреле, применяются датчики давления пьезоэлектрические 3Т6000 рег. № 77163-19. Принцип действия датчика давления основан на использовании прямого пьезоэлектрического эффекта. Электрический заряд, возникающий на электродах чувствительного элемента вследствие пьезоэлектрического эффекта, пропорционален давлению газов.

Обработанные данные о величине давления пороховых газов и скорости метательного элемента передаются в компьютер и выводятся на экран монитора.

Для предотвращения несанкционированного доступа к внутренним частям баллистического анализатора один из винтов крепления корпуса пломбируется.

Место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, представлены на рисунке 3.

К системе измерительной баллистической АО «УПЗ» относится система зав. № 082.

Самоклеящаяся этикетка с заводским номером в цифровом формате, однозначно идентифицирующим экземпляр системы размещена на задней панели баллистического анализатора.

Нанесение знака поверки на систему не предусмотрено

Общий вид оборудования, входящего в состав системы приведен на рисунках 1 - 4.

Внешний вид. Система измерительная баллистическая (АО «УПЗ»), http://oei-analitika.ru

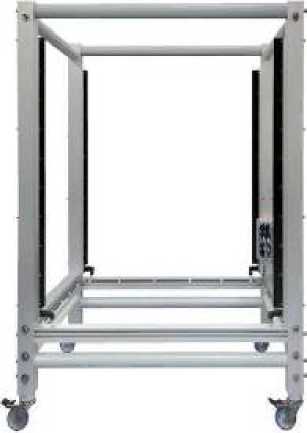

Рисунок 1 - Общий вид стандартной передвижной атмосферостойкой оптической рамки WLS03-V03

Место нанесения знака утверждения

Внешний вид. Система измерительная баллистическая (АО «УПЗ»), http://oei-analitika.ru

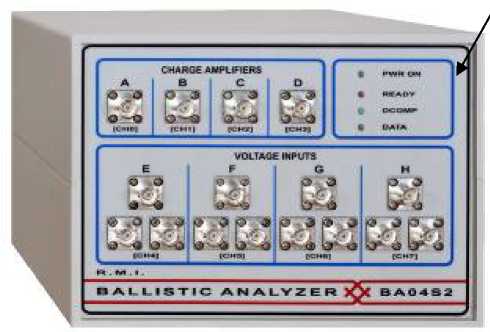

Рисунок 2а - Общий вид баллистического анализатора BA04S2, место нанесения знака утверждения типа

Место пломбировки

Самоклеящаяся этикетка с заводским номером

Рисунок 2б - Общий вид баллистического анализатора BA04S2, место размещения самоклеящейся этикетки с заводским номером, место пломбировки.

Рисунок 2 - Общий вид баллистического анализатора BA04S2, место нанесения знака утверждения типа, место размещения самоклеящейся этикетки с заводским номером, место пломбировки.

Внешний вид. Система измерительная баллистическая (АО «УПЗ»), http://oei-analitika.ru

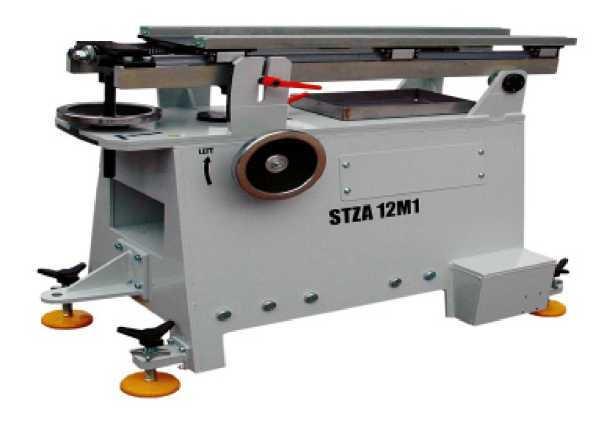

Рисунок 3 Общий вид мобильного станка стрелкового оружия STZA 12M1

Внешний вид. Система измерительная баллистическая (АО «УПЗ»), http://oei-analitika.ru

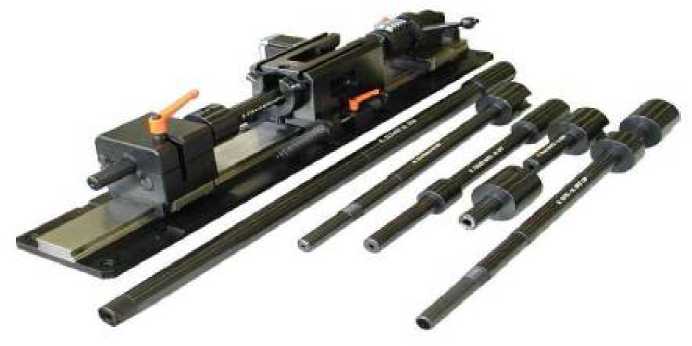

Рисунок 4 - Общий вид универсального баллистического затвора UZ-2002 и измерительные баллистические стволы

Внешний вид. Система измерительная баллистическая (АО «УПЗ»), http://oei-analitika.ru

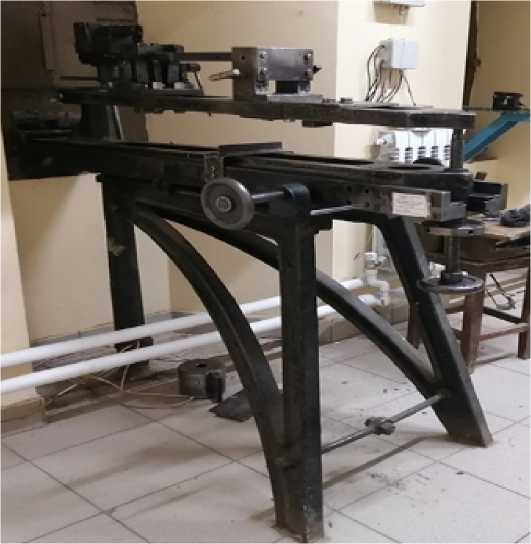

Рисунок 5 -Общий вид станка стрелкового оружия ЖИЮА.441432.001.

Внешний вид. Система измерительная баллистическая (АО «УПЗ»), http://oei-analitika.ru

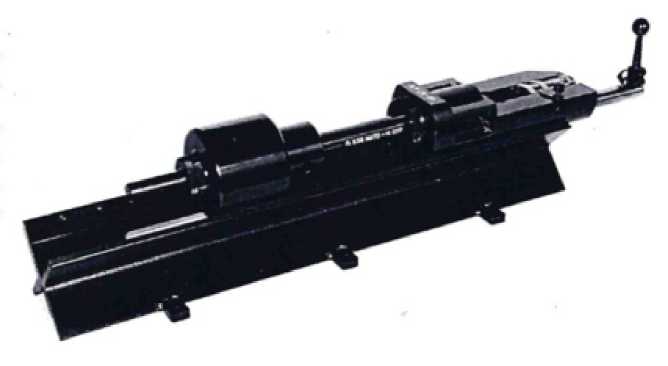

Рисунок 6 - Общий вид универсального баллистического затвора UZ-67.
