Номер по Госреестру СИ: 95947-25
95947-25 Сканеры лазерные мобильные
(XGRIDS Lixel)
Назначение средства измерений:
Сканеры лазерные мобильные XGRIDS Lixel (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 1
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 2
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 3
Внешний вид.
Сканеры лазерные мобильные
Рисунок № 4
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - fd62deba-0cbc-32f3-bc6e-f6be07533a1f
ID в реестре СИ - 1426198
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Xgrids LixelKity K1, XGRIDS Lixel L2 Pro 32/300, XGRIDS Lixel L2 Pro 32/120, XGRIDS Lixel L2 Pro 16/120, XGRIDS Lixel L2 32/120, XGRIDS Lixel L2 16/120, XGRIDS Lixel Kity K1, Kity K1,
Производитель
Изготовитель - SHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS)
Страна - КИТАЙ
Населенный пункт - 2207, Shenzhen Overseas students incubator park building1, Snenzhen
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 76
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Сканеры лазерные мобильные (XGRIDS Lixel)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95947-25 21.07.2030 |
Сканеры лазерные мобильные, XGRIDS Lixel SHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS) (КИТАЙ 2207, Shenzhen Overseas students incubator park building1, Snenzhen) |
ОТ МП |
1 год |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Сканеры лазерные мобильные (XGRIDS Lixel)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 70 | 5 | 69 | 1 | 0 | 67 | 66 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Сканеры лазерные мобильные (XGRIDS Lixel)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Сканеры имеют встроенное программное обеспечение (далее - МПО), предназначенное для проверки работоспособности внутренних компонентов, настройки параметров сканирования, задания программы работы и контроля процесса измерений.
Для работы со сканерами используется метрологически значимое программное обеспечение (далее - ПО) «LixelGO», устанавливаемое на мобильное устройство и предназначенное для настройки режима и запуска измерений, а также обработки полученного облака точек. Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
ПО «LixelStudio», устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели местности, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
LixelStudio |
LixelGO |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.2.0 RU |
не ниже 3.0.2 |
не ниже 1.1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе: 4 «Подготовка перед использованием и порядок работы» документа «Сканеры лазерные мобильные XGRIDS Lixel. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 7 июня 2024 г. № 1374;
Стандарт предприятия SHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS), Китай.
ПравообладательSHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS), Китай
Адрес: 2207, SHENZHEN OVERSEAS STUDENTS INCUBATOR PARK BUILDING 1, SHENZHEN CHINA
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трёхмерные координаты в заданной системе. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.
Конструктивно сканер представляет собой моноблок, в котором объединены сканирующий и электронный блоки. Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения. В состав электронного блока входят инерциальная система, плата контроля и управления, регистратор измерительной информации. Для раскрашивания данных сканирования в естественные цвета и получения фотографий объектов, сканер оснащается фотокамерой. Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается во встроенную карту памяти и в дальнейшем передается для обработки на персональный компьютер.
Измерения допускается производить, установив систему на ручку для переноски в руке, носимый оператором рюкзак, воздушные, наземные или водные носители различных типов, в том числе беспилотные.
Электропитание сканера осуществляется от сменного аккумулятора или внешнего источника питания.
Управление сканером осуществляется вручную с помощью программного обеспечения, устанавливаемого на мобильное устройство.
К средствам измерений данного типа относятся сканеры лазерные мобильные XGRIDS Lixel Kity K1, XGRIDS Lixel L2 16/120, XGRIDS Lixel L2 32/120, XGRIDS Lixel L2 Pro 16/120, XGRIDS Lixel L2 Pro 32/120, XGRIDS Lixel L2 32/300, XGRIDS Lixel L2 Pro 32/300, отличающиеся диапазоном измерений и некоторыми техническими характеристиками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на корпусе сканера.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации сканер не предусматривает внешних механических регулировок.

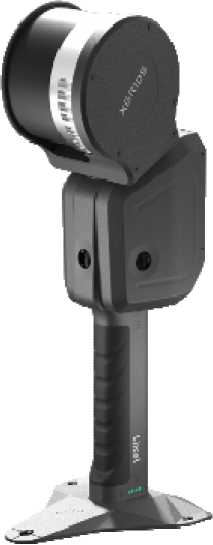

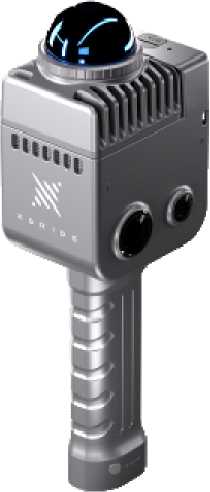

Общий вид сканеров представлен на рисунке 1.
а) б)
Рисунок 1 - Сканеры лазерные мобильные XGRIDS Lixel модификаций:
а) XGRIDS Lixel Kity K1; б) XGRIDS Lixel L2 16/120, XGRIDS Lixel L2 32/120, XGRIDS Lixel L2 Pro 16/120, XGRIDS Lixel L2 Pro 32/120, XGRIDS Lixel L2 32/300, XGRIDS Lixel L2 Pro 32/300

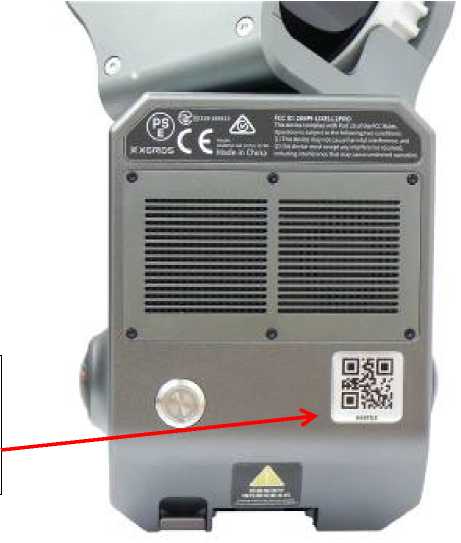

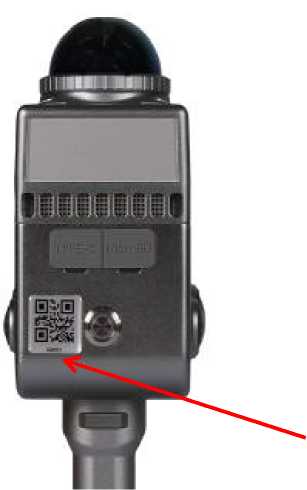

Место нанесения маркировочной наклейки с заводским номером средства измерений
б)
Рисунок 2 - Место нанесения заводского номера сканера лазерного мобильного XGRIDS Lixel модификаций: а) XGRIDS Lixel Kity K1; б) XGRIDS Lixel L2 16/120, XGRIDS Lixel L2 32/120,
а)
XGRIDS Lixel L2 Pro 16/120, XGRIDS Lixel L2 Pro 32/120, XGRIDS Lixel L2 32/300, XGRIDS
Lixel L2 Pro 32/300
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный мобильный |
XGRIDS Lixel |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Активационный ключ для ПО |
- |
1 шт. |
|
Транспортировочный контейнер |
- |
1 шт. |
|
Программное обеспечение |
LixelStudio |
1 шт. |
|
Программное обеспечение |
LixelGO |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
XGRIDS Lixe | ||||||
|
Kity K1 |
L2 16/120 |
L2 32/120 |
L2 Pro 16/120 |
L2 Pro 32/120 |
L2 32/300 |
L2 Pro 32/300 | |
|
Диапазон сканирования, м |
от 1,5 до 50 |
от 1,5 до 120 |
от 1,5 до 300 | ||||
|
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат по каждой из осей координат, мм |
±30 | ||||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
XGRIDS Lixel | |
|
Kity K1 |
L2 L2 L2 L2 Pro L2 Pro L2 Pro 16/120 32/120 32/300 16/120 32/120 32/300 | |
|
Г абаритные размеры (Длина хШиринахВ ысота) |
135x110x280 |
185x140x390 |
|
Масса сканера, кг, не более |
1,2 |
2,5 |
|
Угол сканирования:
|
360 59 |
360 270 |
|
Напряжение источника питания постоянного тока, В |
14,4 | |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
от -30 до +50 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
