Сведения о средстве измерений: 95939-25 Индикаторы часового типа

Номер по Госреестру СИ: 95939-25
95939-25 Индикаторы часового типа
(Miyamotometrology)

Назначение средства измерений:
Индикаторы часового типа Miyamotometrology (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

сертификация программного обеспечения
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Индикаторы часового типа
Рисунок № 1
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Индикаторы часового типа

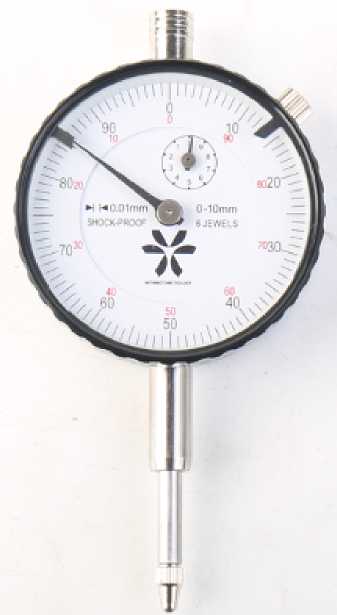

Рисунок № 2
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 3
Внешний вид.
Индикаторы часового типа

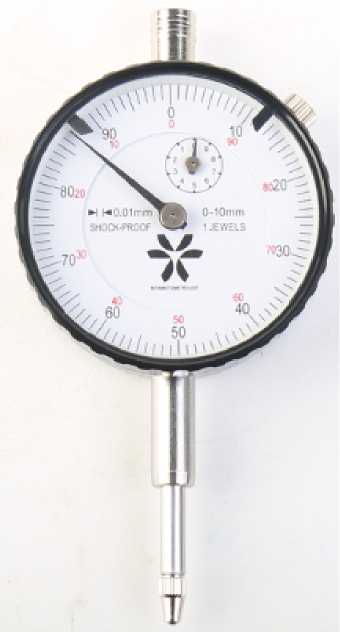

Рисунок № 3
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 4
Внешний вид.
Индикаторы часового типа

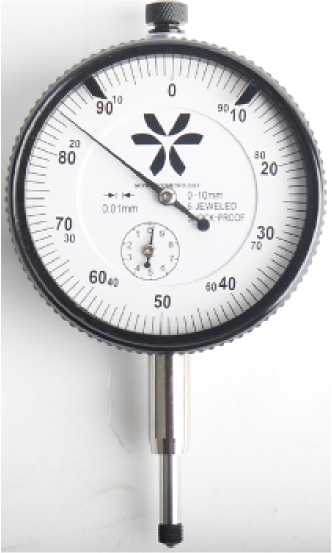

Рисунок № 4
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 5
Внешний вид.
Индикаторы часового типа

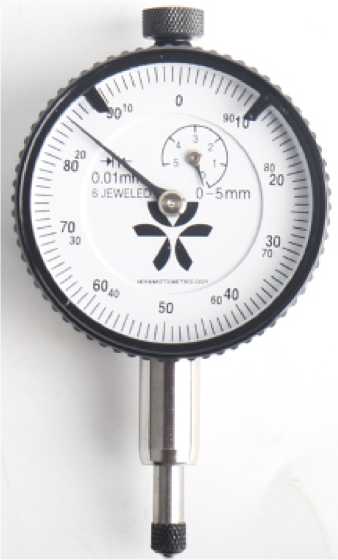

Рисунок № 5
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 6
Внешний вид.
Индикаторы часового типа

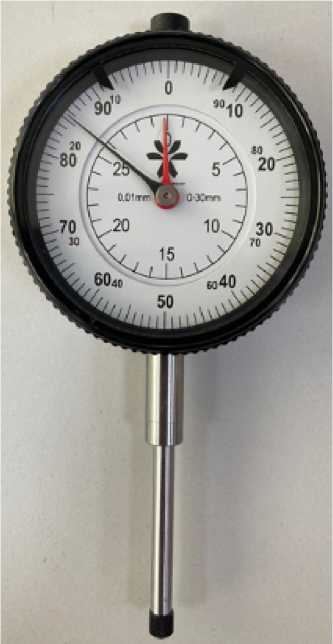

Рисунок № 6
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 7
Внешний вид.
Индикаторы часового типа

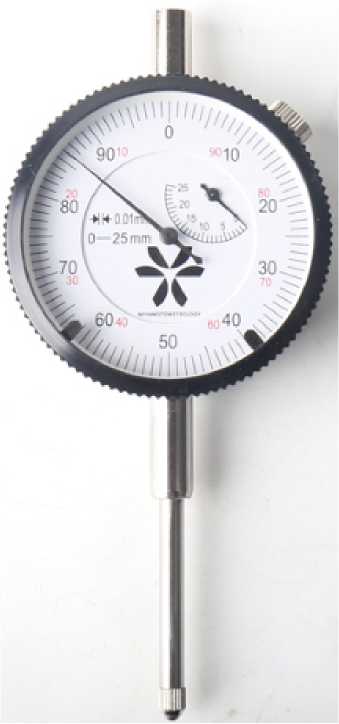

Рисунок № 7
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 8
Внешний вид.
Индикаторы часового типа

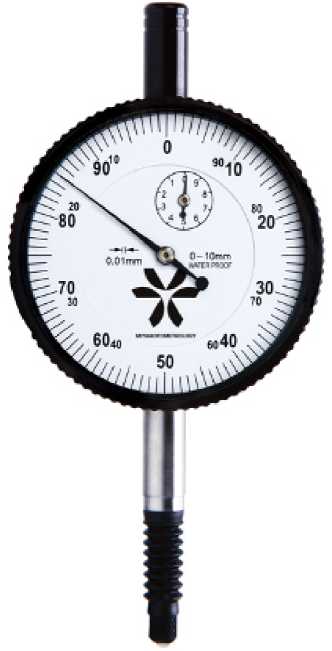

Рисунок № 8
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 9
Внешний вид.
Индикаторы часового типа

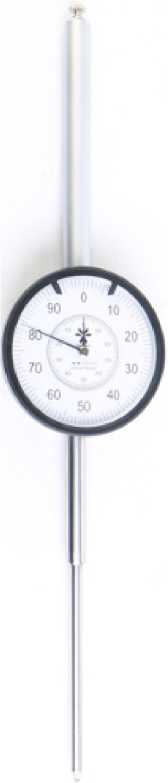

Рисунок № 9
Внешний вид. Индикаторы часового типа, http://oei-analitika.ru рисунок № 10
Внешний вид.
Индикаторы часового типа

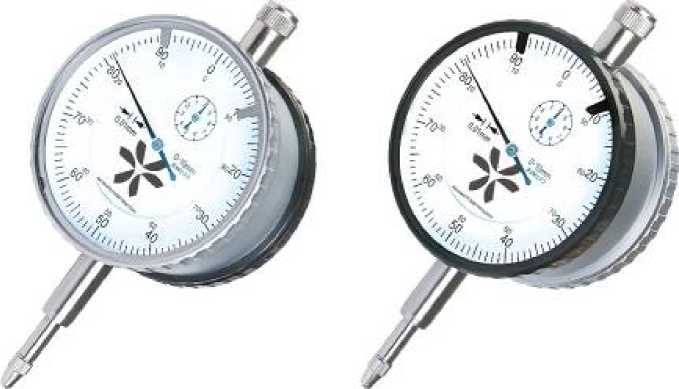

Рисунок № 10

Общие сведения

Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - 44852e77-ce1b-f5a5-5da2-b8131b7e3596
ID в реестре СИ - 1426206
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

7227-50, 7223-10, 7222-10F, 7222-10, 7221-10F, 7221-10,7221-10F,7222-10F,7222-10,7223-10,7224-05,7225-30,7226-25,7227-100,7228-10,7229-10F,7261-30,7271-10,7272-10,7273-30,7274, 7221-10,

Производитель

Изготовитель - Общество с ограниченной ответственностью «ИНСТРУМЕНТ»
Страна - РОССИЯ
Населенный пункт - No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 68
Выдано извещений - 2
Кол-во периодических поверок - 6
Кол-во средств измерений - 15
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Индикаторы часового типа (Miyamotometrology)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ИНСТРУМЕНТ»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95939-25
21.07.2030
Индикаторы часового типа, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
95937-25
21.07.2030
Микрометры специальные, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
95935-25
21.07.2030
Микрометры, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
96379-25
10.09.2030
Штангенглубиномеры, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
96450-25
18.09.2030
Угломеры, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
96445-25
18.09.2030
Индикаторы цифровые, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
96562-25
01.10.2030
Индикаторы рычажно-зубчатые, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
96733-25
28.10.2030
Нутромеры индикаторные, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
96845-25
13.11.2030
Нутромеры двух-и трехточечные, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
96824-25
07.11.2030
Штангенциркули, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год
97248-25
22.12.2030
Скобы с отсчетным устройством, Miyamotometrology
Общество с ограниченной ответственностью «ИНСТРУМЕНТ» (РОССИЯ No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129)
ОТ
МП
1 год

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Индикаторы часового типа (Miyamotometrology)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • 7227-50
  • 18 18 0 2 18 18 0
    АО "СЭГЗ"
    (РОСС СОБ 3.00233.2014)
  • 7221-10,7221-10F,7222-10F,7222-10,7223-10,7224-05,7225-30,7226-25,7227-100,7228-10,7229-10F,7261-30,7271-10,7272-10,7273-30,7274
  • 2 0 2 0 0 0 0
    ПАО ПЗ "СИГНАЛ"
    (RA.RU.311660)
  • 7221-10F
  • 4 4 0 4 0 4 0 4
    ООО "АВАТАР"
    (RA.RU.314448)
  • 7222-10
  • 7221-10
  • 7221-10F
  • 7222-10F
  • 7223-10
  • 25 3 25 0 0 25 25 0
    ООО "ЮЖУРАЛ-ТЕСТ"
    (RA.RU.312195)
  • модель 7221 модиф.7221-10
  • модель 7226 модиф.7226-25
  • модель 7227 модиф.7227-50
  • 19 19 19 0 0 19 19 0

    Стоимость поверки Индикаторы часового типа (Miyamotometrology)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 8 «Порядок работы и техническое обслуживание» паспорта индикаторов.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений длины в диапазоне от 1409 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

    ТУ 016-2024 «Индикаторы часового типа Miyamotometrology. Технические условия».

    Правообладатель

    Общество     с     ограниченной ответственностью «ИНСТРУМЕНТ»

    (ООО «ИНСТРУМЕНТ»)

    ИНН 5263052431

    Адрес юридического лица: 603124, г. Нижний Новгород, Базовый пр-д, д. 1, помещ. 1

    Тел: + 7 (831) 432-53-04

    E-mail: info@instrumentgroup.ru

    Web-сайт: www.instrument52.ru

    Изготовитель

    Общество     с     ограниченной ответственностью «ИНСТРУМЕНТ»
    (ООО «ИНСТРУМЕНТ»)
    ИНН 5263052431
    Адрес юридического лица: 603124, г. Нижний Новгород, Базовый пр-д, д. 1, помещ. 1 Производственная площадка: Hunan Temec Electromechanical Co, Ltd.
    Адрес: No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129 China
    Тел: + 7 (831) 432-53-04
    E-mail: info@instrumentgroup.ru
    Web-сайт: www.instrument52.ru

    Испытательный центр

    Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
    Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
    д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
    Тел.: +7 (495) 822-18-08
    E-mail: info@mcsevr.ru
    Web-сайт: www.mcsevr.ru

    Правообладатель

    Общество     с     ограниченной ответственностью «ИНСТРУМЕНТ»
    (ООО «ИНСТРУМЕНТ»)
    ИНН 5263052431
    Адрес юридического лица: 603124, г. Нижний Новгород, Базовый пр-д, д. 1, помещ. 1
    Тел: + 7 (831) 432-53-04
    E-mail: info@instrumentgroup.ru
    Web-сайт: www.instrument52.ru

    Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.

    Индикаторы изготавливаются следующих моделей:

    • - 7221, 7222, 7261, 7274 - со стопорным винтом. Индикаторы модели 7261 с удлиненным измерительным стержнем. Индикаторы отличаются между собой внешним видом и диапазоном измерений;

    • - 7223 - без стопорного винта, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы отличаются между собой диапазоном измерений;

    • - 7224 - компактный, с диаметром циферблата 40 мм, без стопорного винта, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы отличаются между собой диапазоном измерений;

    • - 7225, 7227 - с удлиненным измерительным стержнем, без стопорного винта, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы отличаются между собой внешним видом и диапазоном измерений;

    • - 7226 - с удлиненным измерительным стержнем, со стопорным винтом, с двумя задними крышками в комплекте: с ушком для крепления и без ушка;

    • - 7228, 7229 - водонепроницаемый, со степенью защиты IP54, без стопорного винта. Индикаторы отличаются между собой внешним видом;

    • - 7271 - без стопорного винта, с двойным циферблатом, считывание показаний доступно с обеих сторон индикатора;

    • - 7272, 7273 - с оцифровкой шкалы, соответствующей обратному ходу измерительного стержня, без стопорного винта, с двумя задними крышками в комплекте: с ушком для крепления и без ушка. Индикаторы модели 7273 с удлиненным измерительным стержнем. Индикаторы отличаются между собой внешним видом и диапазоном измерений.

    Индикаторы представляют собой корпус с передаточным механизмом, шкалами, стрелками и измерительным стержнем. Круговая шкала индикаторов вращается посредством подвижного ободка.

    Индикаторы оснащены передвижными указателями пределов поля допуска, кроме моделей 7228, 7229, и могут изготавливаться как с ушком для крепления так и без него (в обозначении модификации буква F указывает на отсутствие ушка для крепления индикатора).

    Индикаторы отличаются между собой диапазонами измерений, ценой деления, длиной измерительного стержня, диаметром циферблата, внешним видом, материалом изготовления подвижного ободка (пластмассовый или металлический).

    Модель указана на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель индикатора.

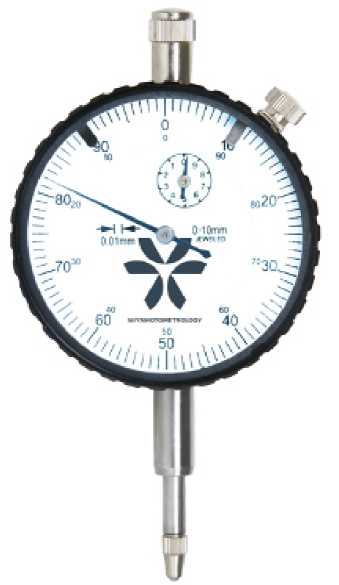

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Товарный знак -      ,, наносится на паспорт индикаторов типографским методом, на

    циферблат и/или заднюю крышку индикатора краской, лазерной маркировки или с помощью наклейки.

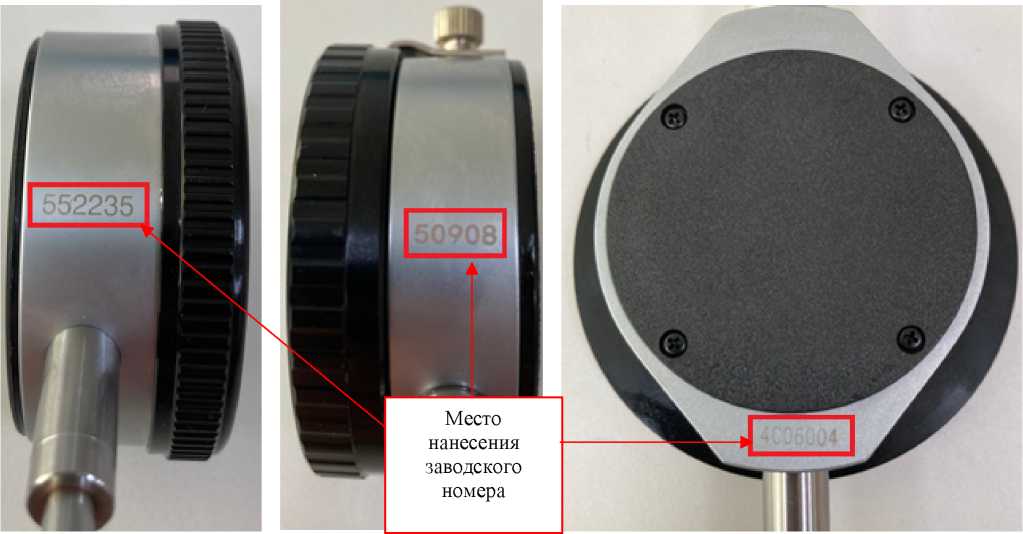

    Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской или лазерной маркировкой в местах, указанных на рисунке 15.

    Цвета корпуса и циферблата отсчетного устройства не влияют на метрологические характеристики индикатора и могут быть изменены изготовителем.

    Нанесение знака поверки на средство измерений не предусмотрено.

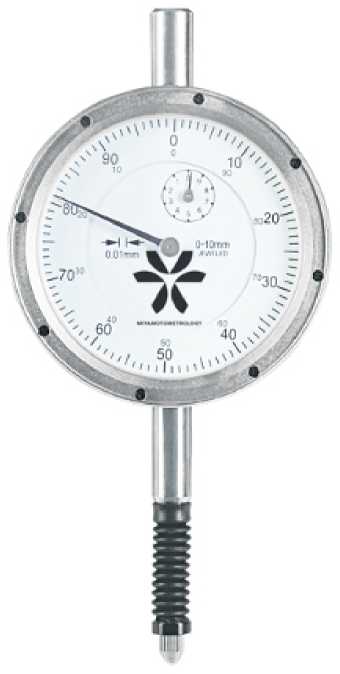

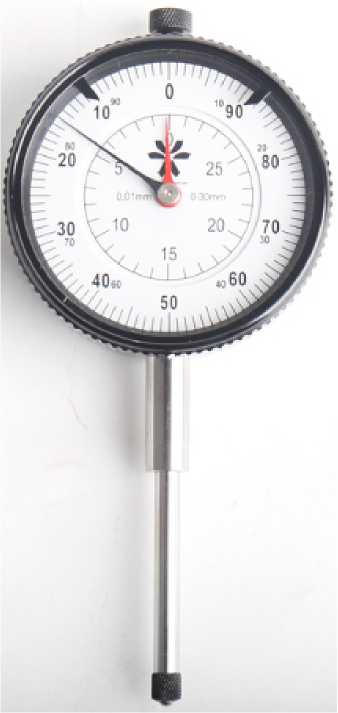

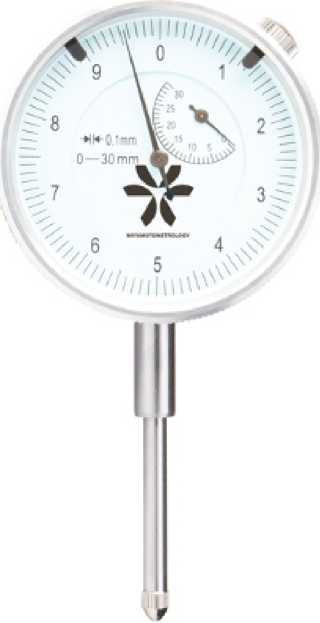

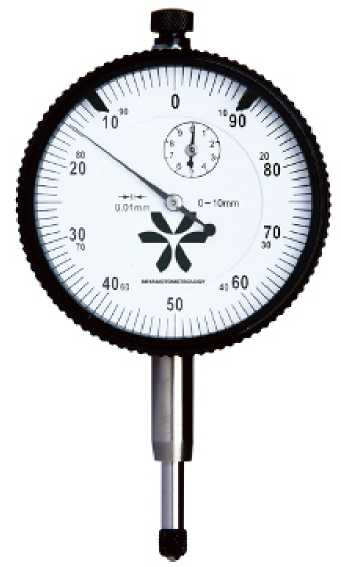

    Общий вид индикаторов указан на рисунках 1 - 14. Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 2 - Общий вид индикаторов модели 7222

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 4 - Общий вид индикаторов модели 7224

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 6 - Общий вид индикаторов модели 7226

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 7 - Общий вид индикаторов модели 7228

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 8 - Общий вид индикаторов модели 7227

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 9 - Общий вид индикаторов модели 7271

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 10 - Общий вид индикаторов модели 7229

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    а

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 11 - Общий вид индикаторов модели 7261

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 12 - Общий вид индикаторов модели 7272

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 13 - Общий вид индикаторов модели 7273

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 14 - Общий вид индикаторов модели 7274

    Внешний вид. Индикаторы часового типа (Miyamotometrology), http://oei-analitika.ru

    Рисунок 15 - Места нанесения заводского номера


    Таблица 5 -

    Наименование

    Обозначение

    Комплектность

    Индикатор часового типа

    Miyamotometrology

    1 шт.

    Задняя крышка^

    -

    1 шт.

    Футляр

    -

    1 шт.

    Паспорт

    -

    1 экз.

    1) Для индикаторов моделей 7223, 7224, 7225, 7226, 7227, 7272, 7273


    Таблица 1 - Основные метрологические характеристики индикаторов

    Модель

    Модификация

    Диапазон измерений, мм

    Цена деления, мм

    Наибольшая алгебраическая разность погрешностей, мкм

    Вариация показаний, мкм, не более

    Размах показаний, мкм, не более

    на любом участке диапазона измерений, мм

    на всем диапазоне измерений

    0,1

    1,0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    7221

    7221-03

    От 0 до 3

    0,01

    5

    10

    14

    3

    3

    7221-05

    От 0 до 5

    16

    7221-10

    От 0 до 10

    17

    7221-03F

    От 0 до 3

    14

    7221-05F

    От 0 до 5

    16

    7221-10F

    От 0 до 10

    17

    7222

    7222-10

    7222-10F

    От 0 до 10

    0,01

    5

    10

    20

    3

    3

    7223

    7223-05

    От 0 до 5

    0,01

    5

    10

    16

    3

    3

    7223-10

    От 0 до 10

    17

    7224

    7224-03

    От 0 до 3

    0,01

    5

    10

    14

    3

    3

    7224-05

    От 0 до 5

    16

    7225

    7225-20

    От 0 до 20

    0,01

    -

    15

    25

    5

    4

    7225-30

    От 0 до 30

    35

    7

    5

    7226

    7226-25

    От 0 до 25

    0,01

    -

    15

    35

    7

    5

    7227

    7227-50

    От 0 до 50

    0,01

    -

    15

    40

    8

    5

    7227-100

    От 0 до 100

    50

    9

    7228

    7228-10

    От 0 до 10

    0,01

    5

    10

    17

    3

    3

    7229

    7229-10

    7229-1OF

    От 0 до 10

    0,01

    5

    10

    17

    3

    3

    7261

    7261-10

    От 0 до 10

    0,1

    5

    10

    40

    20

    10

    7261-30

    От 0 до 30

    -

    25

    60

    7271

    7271-10

    От 0 до 10

    0,01

    5

    10

    17

    3

    3

    Продолжение таблицы 1

    1

    2

    3

    4

    5

    6

    7

    8

    9

    7272

    7272-10

    От 0 до 10

    0,01

    5

    10

    17

    3

    3

    7273

    7273-30

    От 0 до 30

    0,01

    -

    15

    35

    7

    5

    7274

    7274-10

    От 0 до 10

    0,01

    5

    10

    17

    3

    3

    7274-10F

    Таблица 2 - Измерительное усилие и колебание измерительного усилия

    Модель

    Модификация

    Измерительное усилие, И, не более

    Колебание измерительного усилия, И, не более

    7221

    7221-03, 7221-05, 7221-10, 7221-03F, 7221-05F, 7221-10F

    7222, 7229, 7274

    7222-10, 7222-10F, 7229-10, 7229-1 OF, 7274-10, 7274-1 OF

    7223

    7223-05, 7223-10

    1,5

    0,5

    7224

    7224-03, 7224-05

    7228, 7261, 7271, 7272

    7228-10, 7261-10, 7271-10, 7272-10

    7225

    7225-20

    2,0

    7226

    7226-25

    2,2

    1,0

    7225, 7273, 7261

    7225-30, 7273-30, 7261-30

    7227

    7227-50

    2,5

    1,5

    7227

    7227-100

    3,2

    2,2

    Таблица 3 - Габаритные размеры, и масса

    Модель

    Модификация

    Г абаритные размеры, мм, не более

    Масса, кг, не более

    ширина

    длина

    высота

    7221

    7221-03

    160

    100

    60

    0,370

    7221-05

    160

    100

    60

    0,380

    7221-10

    160

    100

    60

    0,365

    7221-03F

    160

    100

    60

    0,400

    7221-05F

    160

    100

    60

    0,395

    7221-10F

    160

    100

    60

    0,335

    7222

    7222-10

    160

    100

    60

    0,360

    7222-10F

    160

    100

    60

    0,335

    7223

    7223-05

    160

    100

    60

    0,390

    7223-10

    160

    100

    60

    0,365

    7224

    7224-03

    160

    100

    60

    0,265

    7224-05

    160

    100

    60

    0,260

    7225

    7225-20

    160

    100

    90

    0,370

    7225-30

    160

    100

    50

    0,370

    7226

    7226-25

    160

    100

    50

    0,325

    7227

    7227-50

    320

    110

    70

    0,650

    7227-100

    430

    110

    70

    1,155

    7228

    7228-10

    160

    100

    60

    0,390

    7229

    7229-10

    160

    100

    60

    0,410

    7229-10F

    160

    100

    60

    0,380

    7261

    7261-10

    160

    100

    60

    0,160

    7261-30

    160

    100

    60

    0,170

    7271

    7271-10

    160

    100

    60

    0,445

    7272

    7272-10

    160

    100

    60

    0,325

    7273

    7273-30

    160

    100

    60

    0,330

    7274

    7274-10

    150

    100

    20

    0,310

    7274-10F

    170

    110

    70

    0,340

    Таблица 4 - Условия эксплуатации

    Наименование характеристики

    Значение

    Диаметр присоединительной гильзы для всех модификаций индикаторов, кроме 7227-100, мм

    8-0,009

    Диаметр присоединительной гильзы для индикаторов модификации 7227-100, мм

    10-0,009

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - относительная влажность воздуха, %, не более

    От + 15 до +25

    80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
