Номер по Госреестру СИ: 95933-25
95933-25 Приборы для валидации термовакуумных систем
(X-VAL)
Назначение средства измерений:
Приборы для валидации термовакуумных систем X-VAL (далее - приборы) предназначены для измерений входных аналоговых сигналов в виде электрического сопротивления, силы и напряжения постоянного тока и преобразований в цифровой сигнал температуры и давления, а также для контроля, регистрации, хранения и отображения полученных данных.

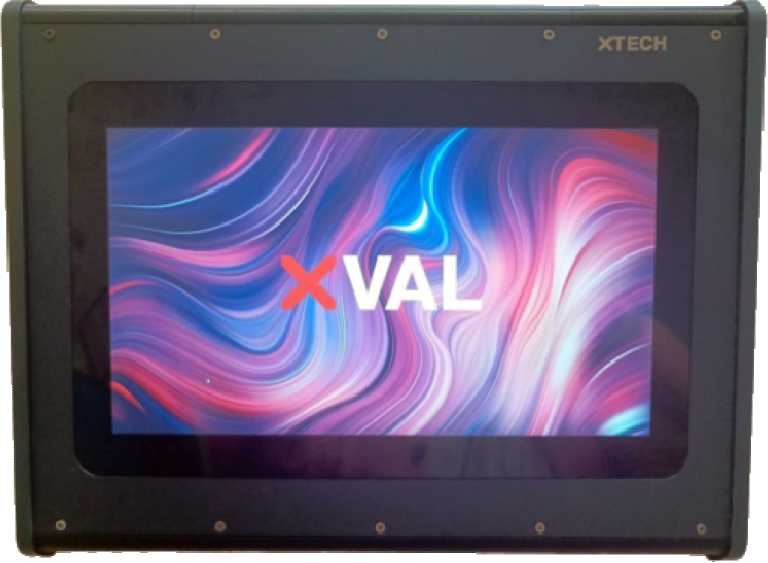

Внешний вид.
Приборы для валидации термовакуумных систем
Рисунок № 1
Внешний вид.
Приборы для валидации термовакуумных систем
Рисунок № 2
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 21.07.2030
Номер записи - 62db8dfe-eb14-31d8-2a6b-ffe08f618440
ID в реестре СИ - 1426212
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
X-VAL,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ИКС-ТЕХ»
Страна - РОССИЯ
Населенный пункт - 109044, г. Москва, Крутицкий Вал, д. 14
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Приборы для валидации термовакуумных систем (X-VAL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ИКС-ТЕХ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95933-25 21.07.2030 |
Приборы для валидации термовакуумных систем, X-VAL Общество с ограниченной ответственностью «ИКС-ТЕХ» (РОССИЯ 109044, г. Москва, Крутицкий Вал, д. 14) |
ОТ МП |
4 года |
|
96615-25 09.10.2030 |
Термопреобразователи сопротивления, ТПС Общество с ограниченной ответственностью «ИКС-ТЕХ» (РОССИЯ 109044, г. Москва, Крутицкий Вал, д. 14) |
ОТ МП |
2 года |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Приборы для валидации термовакуумных систем (X-VAL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ОТРАДНЕНСКИЙ ГПЗ" (РОСС RU.0001.310432) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для валидации термовакуумных систем (X-VAL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) приборов состоит из встроенного и внешнего ПО.
Встроенное ПО является метрологически значимым.
Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
XVAL-NN.KKK |
|
Номер версии (идентификационный номер ПО), не ниже |
0.2.5 |
|
Цифровой идентификатор ПО |
- |
|
Примечания: NN - номер поставки (партии или клиента) KKK - номер в партии |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта, руководства по эксплуатации и на корпус прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе 2 «Описание и принцип работы приборов» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.66-001-53815848-2023 «Приборы для валидации термовакуумных систем X-VAL. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ИКС-ТЕХ» (ООО «ИКС-ТЕХ») ИНН 7723431330
Адрес юридического лица: 109044, г. Москва, Крутицкий Вал, д. 14, кв. 315
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ»)Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия приборов основан на преобразовании входных аналоговых сигналов электрического сопротивления, силы и напряжения постоянного тока в выходной цифровой сигнал.
Конструктивно приборы состоят из герметичного корпуса из анодированного алюминия, четырёх модулей аналогового ввода и сенсорного экрана.
Серийный номер наносится на маркировочную наклейку типографским методом или методом лазерной гравировки в виде буквенно-цифрового кода на заднюю панель корпуса прибора.
Общий вид приборов с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 1. Места нанесения знака утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом приборов. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.
Цветовая гамма и внешний вид корпуса приборов могут быть изменены по решению изготовителя в одностороннем порядке.
а) Вид спереди
Место нанесения знака
утверждения типа
Место нанесения серийного номера
б) Вид сзади
Рисунок 1 - Общий вид приборов с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 2 - Метрологические характеристики
|
Входной сигнал |
Наименование характеристики |
Значение |
Пределы допускаемой приведенной к диапазону измерений погрешности измерений, % |
|
Преобразование унифицированных сигналов |
Напряжение постоянного тока, В |
от -1 до 1 |
±0,25 |
|
Сила постоянного тока, мА |
от 0 до 5 | ||
|
от 0 до 20 | |||
|
от 4 до 20 | |||
|
Преобразование сигналов напряжения постоянного тока |
Напряжение постоянного тока, мВ |
от -50 до 50 |
±0,25 |
|
Преобразование сигналов электрического сопр отивления |
Электрическое сопротивление, кОм |
от 0 до 2 |
±0,25 |
|
от 0 до 5 |
Таблица 3 - Метрологические характеристики
|
Входной сигнал |
Наименование характеристики |
Значение |
Пределы допускаемой приведенной к диапазону измерений и преобразований погрешности измерений и преобразований температуры, % |
|
Электрическое сопротивление постоянному току в соответствии с ГОСТ 6651-2009 |
Температурные коэффициенты по ГОСТ 6651-2009 для термопреобразователей сопротивления типа:
|
Диапазоны измерений и преобразований температуры °С: от -50 до +200 от -180 до +200 от -200 до +850 от -200 до +850 от -50 до +200 от -180 до +200 от -200 до +850 от -200 до +850 от -60 до +180 от -200 до +850 от -200 до +850 от -50 до +200 от -180 до +200 от -60 до +180 от -50 до +200 от -180 до +200 от -200 до +850 от -200 до +850 от -60 до +180 |
±0,25 |
|
Электрическое сопротивление постоянному току |
Температурный коэффициент термопреобразователей сопротивления типа: - ТСМ гр. 23 |
Диапазон измерений и преобразований температуры °С: от -50 до +180 |
Пр и м е ч а н и е: ТСМ гр. 23 - термопреобразователей сопротивления медный с градуировкой 23, указывающей на значение сопротивления 53 Ом при температуре 0 оС.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В |
220 |
|
- номинальная частота переменного тока, Гц |
50 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
400х272х1074 |
|
Масса, кг, не более |
6 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от -20 до +40 |
|
- относительная влажность при температуре окружающего воздуха +20 °С, %, не более |
70 |
|
Степень защиты оболочки корпуса по ГОСТ 14254-2015 |
IP55 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
8000 |
|
Средний срок службы, лет, не более |
5 |
