Сведения о средстве измерений: 95899-25 Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский»

Номер по Госреестру СИ: 95899-25
95899-25 Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский»
()

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти и показателей качества нефти.

сертификация программного обеспечения

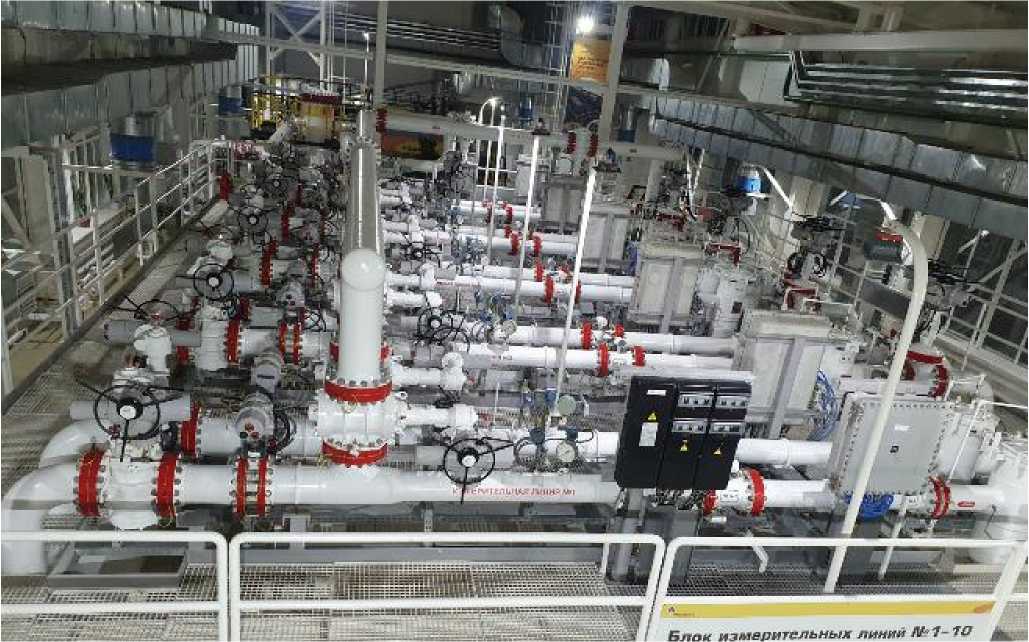

Внешний вид. Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский», http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский»
Рисунок № 1

Общие сведения

Дата публикации - 24.07.2025
Срок свидетельства -
Номер записи - e42bc765-9b4f-db26-9846-2588cf9f65ce
ID в реестре СИ - 1426238
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - «FMC Technologies»FMC Measurement Solutions
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - 737 Nord Padre Island Drive, Corpus Christi, Texas, 78406
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - IS_5 Поверки, типы СИ, производители по группам СИ и группам стран (сводный)

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

  • Наименование группы СИ
  • Количество отечественных производителей в штуках и процентах
  • Количество отечественных типов СИ в штуках и процентах
  • Количество поверок по отечественным СИ (всех или первичных в штуках)
  • Количество поверок по отечественным СИ (всех или первичных в %)
  • Количество импортных производителей в штуках и процентах
  • Количество импортных типов СИ в штуках и процентах
  • Количество поверок по импортным СИ (всех или первичных в штуках)
  • Количество поверок по импортным СИ (всех или первичных в %)
  • Количество производителей из недружественных стран в штуках и процентах
  • Количество недружественных типов СИ в штуках и процентах
  • Количество поверок по недружественных СИ (всех или первичных в штуках)
  • Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1445 от 2025.07.16 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский» ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений «FMC Technologies»FMC Measurement Solutions

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95899-25

 Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский»,
«FMC Technologies»FMC Measurement Solutions (СОЕДИНЕННЫЕ ШТАТЫ 737 Nord Padre Island Drive, Corpus Christi, Texas, 78406) 		ОТ
МП 		1 год
Отчет - MV_1 Поверки с применением СИ в качестве эталона

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский» ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский» ()

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного Sybertrol и АРМ оператора.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные

ИВК «Sybertrol»

АРМ оператора

Идентификационное наименование ПО

Sybertrol

АРМ оператора СИКН

Номер версии ПО

26.08

296-01.V1.1

Цифровой идентификатор ПО

9b8a1aab

8ACFF446D2CBDE2D2101E

AB195B9BBF0

Алгоритм вычисления цифрового идентификатора

CRC32

MD5

Лист № 4

Всего листов 6

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе ВЯ-1849/2024 «Инструкция. Масса нефти. Методика измерений системой количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1849/01.00248-2014/2024 от 15.10.2024.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)

ИНН 8604035473

Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26

Изготовитель

«FMC Technologies» FMC Measurement Solutions

Правообладатель

Общество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26

Принцип действия СИКН основан на косвенном методе динамических измерений с помощью турбинных преобразователей расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:

  • 1) блок измерительных линий (БИЛ);

  • 2) блок измерений показателей качества нефти (далее - БИК), предназначенный для измерения показателей качества нефти;

  • 3) система сбора и обработки информации (далее - СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

  • 4) блок трубопоршневой поверочной установки (далее - ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей расхода.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

Наименование и тип средства измерений

Место установки

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователи расхода жидкости турбинные MVTM

БИЛ

16128-06

Преобразователи измерительные

Rosemount 3144P

БИЛ, БИК, ТПУ

56381-14

Преобразователи измерительные 3144Р

БИЛ, БИК, ТПУ

14683-04

Термопреобразователи сопротивления

БИЛ, БИК, ТПУ

22257-05

платиновые 65

22257-11

Датчики температуры 3144Р

БИЛ, БИК, ТПУ

39539-08

Датчики температуры Rosemount 3144Р

БИЛ, БИК, ТПУ

63889-16

Преобразователи давления измерительные

БИЛ, БИК, ТПУ

14061-04

3051

14061-10

Преобразователи плотности жидкости

БИК

15644-01

измерительные 7835

15644-06

Влагомеры нефти поточные LC

БИК

16308-02

Влагомеры поточные модели L

БИК

25603-03

Влагомеры поточные модели L

БИК

56767-14

Комплексы измерительновычислительные SyberTrol

СОИ

94084-24

У становка трубопоршневая поверочная двунаправленная Smith Meter 1190

ТПУ

52755-13

Примечание — В состав СИКН входят средства измерений объёмного расхода нефти

в БИК и показывающие средства измерений давления и температуры нефти утверждённых

типов.

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматизированные измерения объема (объемного расхода) и массы брутто нефти в рабочих условиях;

  • - автоматизированные измерения температуры, давления, плотности, кинематической вязкости, объёмной доли воды в нефти;

  • - автоматические вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории;

  • - отображение (индикацию), регистрацию и архивирование результатов измерений;

  • - поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;

  • - контроль метрологических характеристик преобразователей расхода, поточных плотномеров на месте эксплуатации без прекращения товарно-коммерческих операций;

  • - отбор объединённой пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - формирование 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

  • - дистанционное управление запорной арматурой;

  • - контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

Место расположения СИКН, заводской номер 1560: ПСП «Сентябрьский». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер, в виде цифрового обозначения, нанесён на информационной табличке методом гравировки. Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 1.

Внешний вид. Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский» (), http://oei-analitika.ru

Рисунок 1 - Общий вид СИКН


Таблица 5 -

Наименование

Обозначение

Количество, экз.

Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский», заводской номер 1560

1

Инструкция по эксплуатации

-

1


Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон объёмного расхода, м3/ч

от 119 до 7140

Пределы допускаемой относительной погрешности измерения, %:

  • - массы брутто нефти

  • - массы нетто нефти

± 0,25

± 0,35

Примечание — Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Количество измерительных линий

10 (6 рабочих,

3 резервных,

1 контрольнорезервная)

Измеряемая среда

нефть по ГОСТ Р 51858

Характеристики измеряемой среды:

  • - температура, °С

  • - давление, МПа

  • - плотность при температуре плюс 20 °С, кг/м3

  • - массовая доля воды в нефти, %, не более

  • - массовая доля механических примесей, %, не более

  • - массовая концентрация хлористых солей, мг/дм3, не более

от +5 до +50 от 0,25 до 4,00 от 830 до 900

1

0,05

900

Режим работы

непрерывный

Режим работы ТПУ

периодический

Температура окружающего воздуха, °С

от +15 до +25

Параметры электрического питания:

  • - напряжение питания переменного тока, В трехфазное

однофазное

  • - частота переменного тока, Г ц

380

220

50
