Номер по Госреестру СИ: 95845-25
95845-25 Хроматографы жидкостные
(ХРОМАТРОН)
Назначение средства измерений:
Хроматографы жидкостные ХРОМАТРОН (далее - хроматографы) предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные
Рисунок № 2
Внешний вид.
Хроматографы жидкостные
Рисунок № 3
Внешний вид.
Хроматографы жидкостные
Рисунок № 4
Внешний вид.
Хроматографы жидкостные
Рисунок № 5
Внешний вид.
Хроматографы жидкостные
Рисунок № 6
Внешний вид.
Хроматографы жидкостные
Рисунок № 7
Внешний вид.
Хроматографы жидкостные
Рисунок № 8
Общие сведения
Дата публикации - 10.07.2025
Срок свидетельства - 09.07.2030
Номер записи - 315885da-e389-d4f3-2dc1-05bfb41ac97d
ID в реестре СИ - 1426289
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество «Лабтех»
Страна - РОССИЯ
Населенный пункт - 143912, Московская обл., г. Балашиха, Западная промзона, ш. Энтузиастов, д. 4
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1397 от 2025.07.09 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Хроматографы жидкостные (ХРОМАТРОН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Лабтех»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95845-25 09.07.2030 |
Хроматографы жидкостные, ХРОМАТРОН Акционерное общество «Лабтех» (РОССИЯ 143912, Московская обл., г. Балашиха, Западная промзона, ш. Энтузиастов, д. 4) |
ОТ МП |
1 год |
|
97302-25 23.12.2030 |
Колбы мерные, KLIN Акционерное общество «Лабтех» (РОССИЯ 143912, Московская обл., г. Балашиха, Западная промзона, ш. Энтузиастов, д. 4) |
ОТ МП |
|
|
98580-26 25.05.2031 |
Цилиндры мерные, KLIN Акционерное общество «Лабтех» (РОССИЯ 143912, Московская обл., г. Балашиха, Западная промзона, ш. Энтузиастов, д. 4) |
ОТ МП |
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Кто поверяет Хроматографы жидкостные (ХРОМАТРОН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хроматографы жидкостные (ХРОМАТРОН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ХРОМАТРОН Workstation |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.4.5.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом цифровой печати на информационную табличку (шильду), которая расположена на задней панели модулей хроматографа, и на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.53-005-51534358-2024 «Хроматографы жидкостные ХРОМАТРОН. Технические условия».
ПравообладательАкционерное общество «Лабтех» (АО «Лабтех»)
ИНН 9719053826
Юридический адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, б-р Измайловский, д. 1/28, помещ. 1А/1
Телефон/Факс: +7 (495) 276-77-00
Изготовитель
Акционерное общество «Лабтех» (АО «Лабтех»)ИНН 9719053826
Юридический адрес: 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, б-р Измайловский, д. 1/28, помещ. 1А/1
Адреса мест осуществления деятельности:
105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, б-р Измайловский, д. 1/28, помещ. 1А/1;
143912, Московская обл., г. Балашиха, Западная промзона, ш. Энтузиастов, д. 4 Телефон/факс: +7 (495) 276-77-00
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96 E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на хроматографической колонке в изократическом или градиентном режимах в потоке жидкой подвижной фазы с последующей регистрацией разделенных веществ детектором.
Хроматографы изготавливаются в двух моделях ХРОМАТРОН-1511 и ХРОМАТРОН-1521.
Конструктивно хроматографы состоят из детектора(ов), насоса(ов) высокого давления, системы ввода пробы, аналитических колонок, модуля управления, обработки и передачи данных.
Корпус хроматографа может изготавливаться в различной цветовой гамме.
В зависимости от конкретных аналитических задач хроматографы могут комплектоваться детекторами: спектрофотометрическим LC-1511UV/LC-1521UV, на диодной матрице LC-1511DAD/LC-1521DAD, рефрактометрическим RI-201H, флуориметрическим RF-20A.
В состав хроматографов могут входить изократические, бинарные и четырехканальные насосы.
Изократический насос LC-1511ISO/LC-1521ISO используется для комплектации хроматографов, работающих в изократическом режиме с внешним управлением, предназначен для подачи различных растворителей (подвижной фазы или компонентов подвижной фазы) в хроматографы под высоким давлением.
Бинарные LC-1511BIN/LC-1521BIN и четырехканальный LC-1511QUA/LC-1521QUA насосы применяют для комплектации хроматографов, работающих как в изократическом, так и в градиентном режиме. Насосы предназначены для подачи различных растворителей под высоким давлением.
Принцип работы четырехканальных насосов основан на подаче растворителя в смеситель, установленный в зоне низкого давления для создания градиента. Работа бинарных насосов основана на подаче растворителя в смеситель, установленный в зоне высокого давления для создания градиента. Соотношение смешиваемых растворителей (состав градиента) определяется отношением скоростей подачи растворителя каждой из головок насоса.
Четырехканальные и бинарные насосы оснащаются вакуумным дегазатором для удаления пузырьков воздуха, которые могут препятствовать созданию давления и стабильности потока, что позволяет оптимизировать поток (особенно при очень низкой скорости подачи).
В состав хроматографов могут входить ручной инжектор и/или автосамплер.
Ручной инжектор представляет собой шестиходовой кран для ручного ввода образца в линию высокого давления с загрузкой через встроенный игловой порт без остановки потока подвижной фазы на входе в устройство. Инжектор оборудован встроенным электрическим актуатором - устройством, позволяющим синхронизировать момент ввода образца со стартом сбора данных.
Автосамплеры LC-1511ALS/LC-1521ALS используют для ввода образца в линию высокого давления с загрузкой через встроенный игловой порт без остановки потока подвижной фазы на входе в устройство.
В состав хроматографа может входить автосамплер с термостатированием проб LC-1511ASCOL/LC1521ASCOL, оснащённый термостатирующим элементом, позволяющим поддерживать стабильную температуру в отделении для размещения проб.
Для нагрева, поддержания заданной температуры и принудительного охлаждения хроматографических колонок хроматографа используют термостатат
LC-1511TСC/LC-1521TСC. Конструкция позволяет кратковременно открывать крышку термостата без существенного нарушения режима термостатирования. В термостате предусмотрен режим ускоренного охлаждения колонок за счёт принудительного обдува тела нагрева и колонок вентилятором, что позволяет значительно сократить время изменения рабочей температуры и ускорить охлаждение устройства.
Блок контроллера с цифро-аналоговым преобразователем предназначен для настройки и контроля работы хроматографической системы, а также для передачи цифрового и аналогового сигналов на внешние управляющие и регистрирующие устройства.
Общий вид хроматографов и детекторов приведен на рисунках 1 - 8.
Вид шильда с наименованием хроматографа, наименованием модуля и их серийными номерами приведен на рисунке 9.
Серийные номера в формате буквенно-цифровых обозначений, состоящих из арабских цифр и букв латинского алфавита, идентифицирующие каждый экземпляр хроматографа и модулей, входящих в его состав, наносятся методом цифровой печати на информационные таблички (шильды), которые расположены на задней панели модулей.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование хроматографа не предусмотрено.

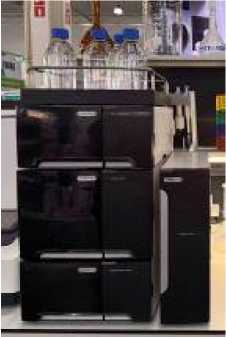

Рисунок 1 - Общий вид хроматографа жидкостного ХРОМАТРОН-1511

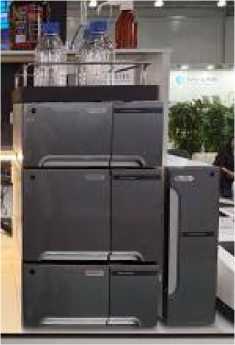

Рисунок 2 - Общий вид хроматографа жидкостного ХРОМАТРОН-1521
Рисунок 3 - Общий вид детектора
спектрофотометрического LC-1511UV

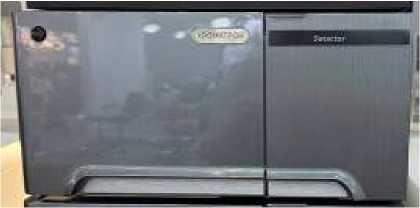

Рисунок 4 - Общий вид детектора спектрофотометрического LC-1521UV

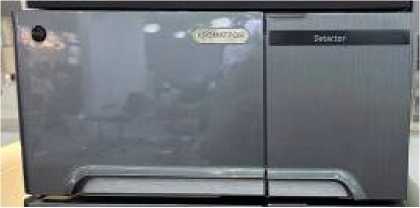

Рисунок 6 - Общий вид детектора на диодной матрице LC-1521DAD

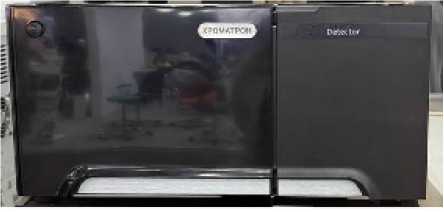

Рисунок 5 - Общий вид детектора на диодной матрице LC-1511DAD

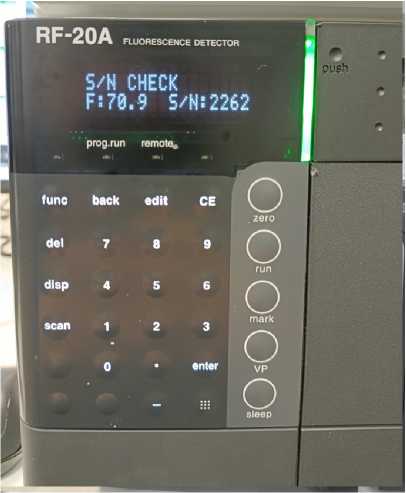

Рисунок 8 - Общий вид детектора флуориметрического RF-20A

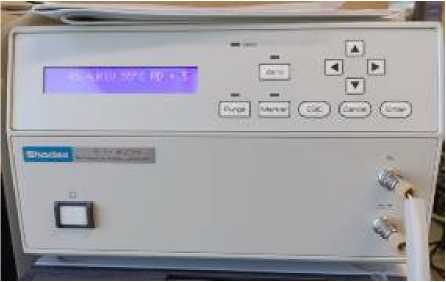

Рисунок 7 - Общий вид детектора рефрактометрического RI-201H
Место нанесения серийного номера и знака утверждения типа
ЛАБТЕХ
ХРОМАТОГРАФ ЖИДКОСТИЪ(Й
XPOMATPQH-1511 /
Серийный номер XT-151 1-00007
Детектор на дм лцнен мптрнье/ LC-1bt1DAD
Серийным номер ХТ-1 511 Й0001
ХРОМАТОГРАФ; Ж ХРОЫАТРОН-1
Серийный HOMepWT 15214/10001
П|№паиоднгг.||ь АС "Йлбеем" J Год гмпусы J02J Eflf1
НзСОС бинарный \
В LC-1&21BIH \ \
Серийным номер XT 1S21-0000
Промтиодмтель АО "ЛабтсМ’
Год выпуска 2024 Efl[^
Рисунок 9 - Общий вид информационной таблички (шильдика) с указанием места нанесения серийного номера и знака утверждения типа
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный |
ХРОМАТРОН модель ХРОМАТРОН-1511 модель ХРОМАТРОН-1521 |
по заказу |
|
в составе: - детектор спектрофотометрический |
LC-1511UV/LC-1521UV |
по заказу |
|
- детектор на диодной матрице |
LC-1511DAD/LC-1521DAD |
по заказу |
|
- детектор флуориметрический |
RF-20A |
по заказу |
|
- детектор рефрактометрический |
RI-201H |
по заказу |
|
- насос изократичекий |
LC-1511ISO/LC-1521ISO |
по заказу |
|
- насос бинарный |
LC-1511BIN/LC-1521BIN |
по заказу |
|
- четырехканальный насос |
LC-1511QUA/LC-1521QUA |
по заказу |
|
- термостат колонок |
LC-1511TCC/LC-1521TCC |
по заказу |
|
- автосамплер |
LC-1511ALS/LC-1521ALS |
по заказу |
|
LC- 1511 ASCOL/LC1521ASCOL LC-1511MNJ |
по заказу по заказу |
|
Комплект ЗИП |
- |
1 шт. |
|
Программное обеспечение |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации. Детектор спектрофотометрический LC-1511UV/LC- 1521UV* |
- |
1 экз. |
|
Руководство по эксплуатации. Детектор на диодной матрице LC-1511DAD/LC-1521DAD* |
1 экз. | |
|
Руководство по эксплуатации. Флуориметрический детектор RF-20A* |
1 экз. | |
|
Руководство по эксплуатации. Рефрактометрический детектор RI-201H* |
1 экз. | |
|
Руководство по эксплуатации. Насос изократический LC-1511ISO/LC1521ISO* |
1 экз. | |
|
Руководство по эксплуатации. Насос бинарный LC-1511BIN/LC-1521BIN* |
1 экз. | |
|
Руководство по эксплуатации. Четырехканальный насос LC-1511QUA/LC-1521QUA* |
- |
1 экз. |
|
Руководство по эксплуатации. Термостат колонок LC-1511TCC/LC-1521TCC* |
1 экз. | |
|
Руководство по эксплуатации. Автосамплер LC-1511ALS/LC1521ALS* |
1 экз. | |
|
Руководство по эксплуатации. Автосамплер LC-1511ASCOL/LC1521ASCOL* |
1 экз. | |
|
*Возможна поставка на электронном носителе. | ||
Таблица 2 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1511, ХРОМАТРОН-1521 с детектором на диодной матрице LC-1511DAD/LC-1521DAD
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 190 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент бидистиллирован-ная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1 с), е.о.п., не более |
540’5 |
|
Дрейф нулевого сигнала (элюент бидистиллированная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1 с), е.о.п./ч, не более |
140’3 |
|
Предел детектирования по антрацену в ацетонитриле, г/см3, не более |
540’10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % - площади пика |
2 |
|
- времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 3 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1511, ХРОМАТРОН-1521 со спектрофотометрическим детектором LC-1511UV/LC-1521UV
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 190 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент бидистиллирован-ная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1 с), е.о.п., не более |
1^10’5 |
|
Дрейф нулевого сигнала (элюент бидистиллированная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1 с), е.о.п./ч, не более |
5^10’4 |
|
Предел детектирования по антрацену, г/см3, не более |
5^10’10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - площади пика |
2 |
|
- времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 4 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1511, ХРОМАТРОН-1521 с флуориметрическим детектором RF-20A
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 200 до 650 |
|
Отношение сигнал/шум для Рамановского спектра дистиллированной воды, не менее |
1000:1 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - площади пика |
3 |
|
- времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 5 - Метрологические характеристики хроматографов жидкостных ХРОМАТРОН-1511, ХРОМАТРОН-1521 с рефрактометрическим детектором RI-201H
|
Наименование характеристики |
Значение |
|
Диапазон показателя преломления |
от 1,00 до 1,75 |
|
Уровень флуктуационных шумов нулевого сигнала (элюент бидистиллирван-ная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1,5 с), ед. рефр., не более |
540’8 |
|
Дрейф нулевого сигнала (элюент бидистиллированная или деионизованная вода, скорость потока 1 см3/мин, постоянная времени 1,5 с), ед. рефр./ч, не более |
140’6 |
|
Предел детектирования по антрацену, г/см3, не более: |
140’6 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - площади пика |
4 |
|
- времени удерживания |
2 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Г ц |
50±1 |
|
Условия эксплуатации (в закрытых помещениях): - температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность окружающей среды (без конденсации), % |
от 20 до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации хроматографа. | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
