Сведения о средстве измерений: 95841-25 Приборы для измерений межфазного натяжения

Номер по Госреестру СИ: 95841-25
95841-25 Приборы для измерений межфазного натяжения
(Тензиометр-МОК)

Назначение средства измерений:
Приборы для измерений межфазного натяжения Тензиометр-МОК (далее - тензиометры) предназначены для измерений межфазного натяжения изоляционных жидкостей на границе с водой методом объема капли.

сертификация программного обеспечения
Внешний вид. Приборы для измерений межфазного натяжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для измерений межфазного натяжения
Рисунок № 1

Общие сведения

Дата публикации - 10.07.2025
Срок свидетельства - 09.07.2030
Номер записи - 11edbcf0-8a6d-2a39-f511-b0dee77096e1
ID в реестре СИ - 1426293
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Тензиометр-МОК,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Инжиниринговый Центр ЭЛХРОМ»
Страна - РОССИЯ
Населенный пункт - 107023, г. Москва, ул. Барабанный пер., д. 4, оф. IXА
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1397 от 2025.07.09 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Приборы для измерений межфазного натяжения (Тензиометр-МОК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Инжиниринговый Центр ЭЛХРОМ»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95841-25
09.07.2030
Приборы для измерений межфазного натяжения, Тензиометр-МОК
Общество с ограниченной ответственностью «Инжиниринговый Центр ЭЛХРОМ» (РОССИЯ 107023, г. Москва, ул. Барабанный пер., д. 4, оф. IXА)
ОТ
МП
1 год

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Кто поверяет Приборы для измерений межфазного натяжения (Тензиометр-МОК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
(RA.RU.311473)
РСТ
  • Тензиометр-МОК
  • 1 1 0 0 0 0 0

    Стоимость поверки Приборы для измерений межфазного натяжения (Тензиометр-МОК)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Тензиометры оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять во внутренней памяти полученные результаты.

    Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

    Идентификационные данные встроенного ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    V2.XX*

    Цифровой идентификатор ПО

    -

    * Х является метрологически незначимой частью ПО и принимает значения от 0 до 99

    Тензиометры оснащены внешним ПО (опционально), позволяющим получать из внутренней памяти тензиометра сохранённые результаты измерений, сохранять их в локальной базе данных, дополнять информацией связанной с пробой изоляционной жидкости, автоматически формировать протокол с результатами измерений.

    Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

    Идентификационные данные внешнего ПО приведены в таблице 2.

    Таблица 2 - Идентификационные данные внешнего ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Т-МОК Elchrom

    Номер версии (идентификационный номер) ПО

    1.ХХ*

    Цифровой идентификатор ПО

    -

    * Х является метрологически незначимой частью ПО и принимает значения от 0 до 99

    Влияние программного обеспечения на метрологические характеристики тензиометров учтено при нормировании характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Эксплуатация прибора» документа «Прибор для измерений межфазного натяжения Тензиометр-МОК. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений 26.51.66-006-66336888-2024 ТУ «Прибор для измерений межфазного натяжения Тензиометр-МОК. Технические условия»;

    Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

    Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

    Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

    Правообладатель

    Общество с ограниченной ответственностью «Инжиниринговый Центр ЭЛХРОМ»

    (ООО «ИЦ ЭЛХРОМ»)

    ИНН 7719746915

    Юридический адрес: 107023, г. Москва, ул. Барабанный пер., д. 4, оф. IXA

    Изготовитель

    Общество с ограниченной ответственностью «Инжиниринговый Центр ЭЛХРОМ» (ООО «ИЦ ЭЛХРОМ»)
    ИНН 7719746915
    Адрес: 107023, г. Москва, ул. Барабанный пер., д. 4, оф. IXA

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ имени Д.И. Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    Общество с ограниченной ответственностью «Инжиниринговый Центр ЭЛХРОМ»
    (ООО «ИЦ ЭЛХРОМ»)
    ИНН 7719746915
    Юридический адрес: 107023, г. Москва, ул. Барабанный пер., д. 4, оф. IXA

    Принцип действия тензиометров основан на измерении объема капли, образуемой на торце капилляра, в момент ее отрыва при взаимодействии с органической фазой. Значение критического объема капли пропорционально межфазному натяжению.

    Конструктивно тензиометры выполнены в виде настольных приборов, состоящих из термостатируемой камеры со встроенным измерителем температуры, прецизионного дозатора, пробоотборника ELCHROM-G, зажима для фиксации пробоотборника, капилляра, счетчика числа капель со встроенным измерителем температуры пробы, соединительных трубок и сенсорного экрана.

    В пробоотборник ELCHROM-G помещают масло, через присоединительный конус пробоотборника погружают металлический капилляр. При достижении постоянной температуры происходит процесс подачи воды в пробу масла через капилляр с установленной скоростью. В масле начинает формироваться капля воды на конце капилляра, которая при достижении определенного объема отрывается от капилляра и падает на дно пробоотборника, проходя через оптический датчик счета капель. Количество капель задается в программном обеспечении тензиометров.

    Тензиометры функционируют под управлением встроенного программного обеспечения. Для просмотра сохраненных результатов измерений и их обработки используется внешнее программное обеспечение (поставляется опционально).

    Корпус тензиометров изготавливают из пластика и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.

    Каждый экземпляр тензиометров имеет заводской номер, расположенный на табличке на задней панели тензиометров. Заводской номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

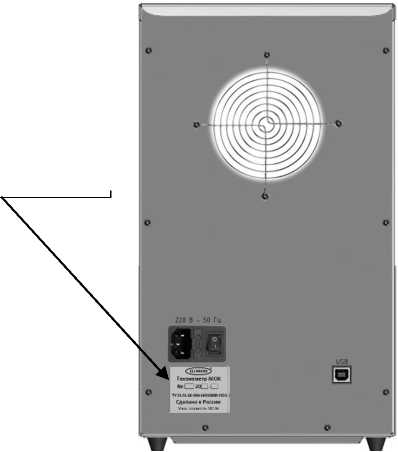

    Общий вид тензиометров и место нанесения заводского номера представлены на рисунке 1.

    '1=^1

    Место нанесения заводского номера

    Внешний вид. Приборы для измерений межфазного натяжения (Тензиометр-МОК), http://oei-analitika.ru

    Рисунок 1 - Общий вид и место нанесения заводского номера на приборы для измерений межфазного натяжения Тензиометр-МОК

    Пломбирование тензиометров не предусмотрено. Конструкция тензиометров обеспечивает ограничение доступа к частям тензиометров, несущим первичную измерительную информацию, и местам настройки (регулировки).


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Прибор для измерений межфазного натяжения

    Т ензиометр-МОК

    1 шт.

    Прибор для измерений межфазного натяжения Тензиометр-МОК. Руководство по эксплуатации

    РЭ

    1 экз.

    Прибор для измерений межфазного натяжения Тензиометр-МОК. Паспорт

    ПС

    1 экз.

    Встроенное программное обеспечение

    -

    1 шт.

    Внешнее программное обеспечение

    -

    1 шт.1)

    Методика поверки

    -

    1 экз.

    1) в соответствии с заказом.


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений межфазного натяжения, мН/м

    от 1 до 100

    Пределы допускаемой относительной погрешности измерений межфазного натяжения, %

    ±5

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Дискретность показаний межфазного натяжения, мН/м

    0,1

    Параметры электрического питания: напряжение переменного тока, В

    от 190 до 240

    частота переменного тока, Г ц

    50

    Потребляемая мощность, Вт, не более

    180

    Габаритные размеры, мм, не более высота

    370

    ширина

    210

    глубина

    290

    Масса, кг, не более

    7,5

    Условия эксплуатации: температура воздуха, °С

    от +10 до +30

    относительная влажность, %, не более

    60 (при температуре +20 °C)

    40 (при температуре +30 °C)
