Сведения о средстве измерений: 95833-25 Анализаторы давления насыщенных паров поточные

Номер по Госреестру СИ: 95833-25
95833-25 Анализаторы давления насыщенных паров поточные
(MOD-1056)

Назначение средства измерений:
Анализаторы давления насыщенных паров поточные MOD-1056 (далее - анализатор) предназначены для измерений давления насыщенных паров нефти и нефтепродуктов в отобранной пробе.

сертификация программного обеспечения
Внешний вид. Анализаторы давления насыщенных паров поточные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы давления насыщенных паров поточные
Рисунок № 1
Внешний вид. Анализаторы давления насыщенных паров поточные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы давления насыщенных паров поточные
Рисунок № 2

Общие сведения

Дата публикации - 08.07.2025
Срок свидетельства - 07.07.2030
Номер записи - 49cf423b-10f3-a897-d936-509ab1a23d6a
ID в реестре СИ - 1426301
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью «МОДКОН»
Страна - РОССИЯ
Населенный пункт - 644040, г. Омск, пр-кт Губкина, д. 1
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1360 от 2025.07.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Анализаторы давления насыщенных паров поточные (MOD-1056)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «МОДКОН»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95833-25
07.07.2030
Анализаторы давления насыщенных паров поточные, MOD-1056
Общество с ограниченной ответственностью «МОДКОН» (РОССИЯ 644040, г. Омск, пр-кт Губкина, д. 1)
ОТ
МП
1 год

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • год
  • страна
  • кол-во поверок

Бесплатный

Кто поверяет Анализаторы давления насыщенных паров поточные (MOD-1056)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Анализаторы давления насыщенных паров поточные (MOD-1056)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач управления работой анализаторов.

    Идентификационные данные ПО анализатора представлены в Таблице 1.

    Метрологически значимой частью является встроенное ПО анализатора.

    ПО анализатора выполняют функции приема, обработки, отображения и хранения измерительной информации; передачи данных; управления работой анализатора; автоматической диагностики состояния анализатора и выдачи информации о возникновении аварийного сигнала на сенсорный дисплей анализатора.

    Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик анализатора.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки) ПО

    Значение

    Идентификационное наименование ПО

    SWMOD1056

    Номер версии (идентификационный номер) ПО

    7XXX1

    1ХХХ - последовательность цифр, не являющаяся метрологически значимой частью ПО Х может принимать значения от 0 до 9


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и паспорта анализатора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Меню измерений» документа «Анализатор давления насыщенных паров поточный. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ТУ 26.51.53-002-66965064-2023 Анализатор давления насыщенных паров поточный MOD-1056. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «МОДКОН» (ООО «МОДКОН»)

    ИНН 7720692710

    Юридический адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 32, помещ. 324

    Изготовитель

    Общество с ограниченной ответственностью «МОДКОН» (ООО «МОДКОН») ИНН 7720692710
    Юридический адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 32, помещ. 324 Адрес места осуществления деятельности: 644040, г. Омск, пр-кт Губкина, д. 1

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «МОДКОН» (ООО «МОДКОН»)
    ИНН 7720692710
    Юридический адрес: 111123, г. Москва, ш. Энтузиастов, д. 56, стр. 32, помещ. 324

    Принцип действия анализаторов основан на измерении давления насыщенных паров пробы относительно вакуума. Вакуум создается путем поднятия поршня после всасывания образца в термостатированную измерительную камеру при закрытом входном клапане. Образовавшееся давление в камере равно давлению насыщенных паров образца, находящихся в равновесии с жидкостью при температуре 37,8 °С и объемном соотношении пар-жидкость, которое задается в соответствии с требованиями выбранного стандартного метода. Давление измеряется встроенным в поршень интегрированным датчиком давления.

    Конструктивно анализатор выполнен в едином корпусе, состоящем из измерительного блока и блока управления. Измерительный блок состоит из измерительной ячейки с регулируемой температурой, датчика температуры и датчика давления, установленного на поршне. Впускное отверстие пробы на измерительной ячейке соединено с системой отбора проб (опциально) и имеет возможность подключения от 1 до 4 потоков. Линия слива расположена с левой стороны измерительной ячейки. Измерительный блок сообщается напрямую с блоком управления через кабель.

    Управление анализатором осуществляется через сенсорный дисплей, расположенный на передней панели корпуса анализатора. Анализатор имеет возможность дистанционного управления, посредством цифровых и аналоговых сигналов, протоколов Modbus или VNC Ethernet.

    Пломбировка корпуса анализатора не предусмотрена.

    Серийный номер анализатора в виде буквенно-цифрового обозначения наносится на боковую панель корпуса анализатора методом печати.

    Нанесение знака поверки на корпус анализатора не предусмотрено.

    Общий вид анализатора и место нанесения серийного номера представлены на рисунке 1. Информационная табличка представлена на рисунке 2.

    Внешний вид. Анализаторы давления насыщенных паров поточные (MOD-1056), http://oei-analitika.ru

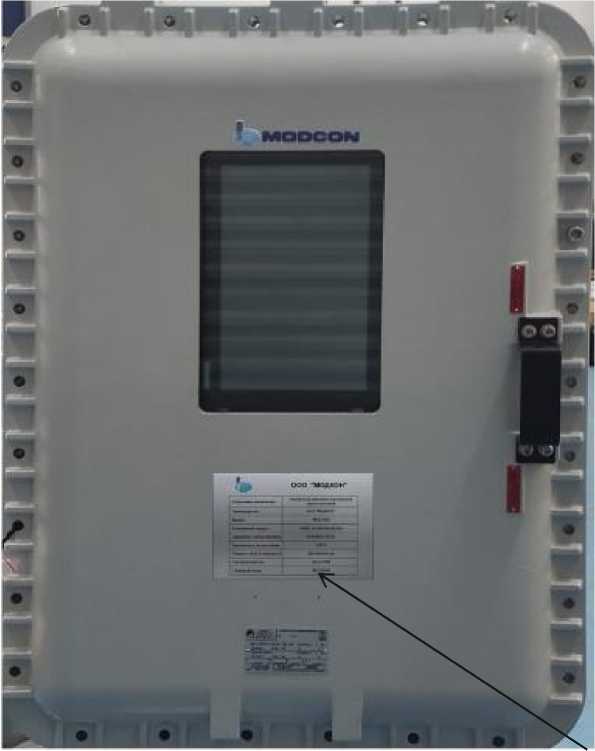

    Рисунок 1 - Общий вид анализатора

    Место нанесения серийного номера

    Внешний вид. Анализаторы давления насыщенных паров поточные (MOD-1056), http://oei-analitika.ru

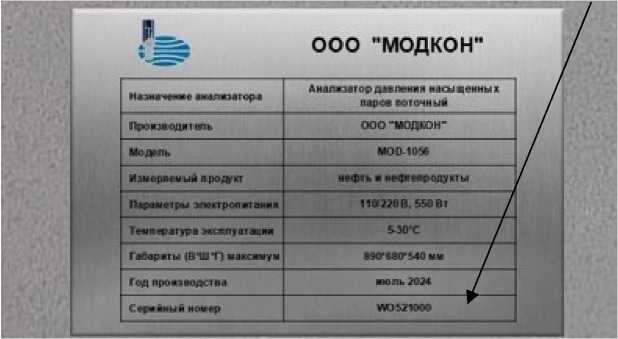

    Рисунок 2 - Информационная табличка


    Таблица 5 -

    Наименование

    Обозначение

    Кол-во

    Анализатор

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений давления насыщенных паров, кПа

    от 8 до 115

    Пределы допускаемой относительной погрешности измерений давления насыщенных паров, % :

    • - в поддиапазоне от 8 до 19 кПа включ.

    • - в поддиапазоне св. 19 до 115 кПа

    ±25

    ±5

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Диапазон показаний давления насыщенных паров, кПа

    от 0 до 1000

    Цифровой интерфейс

    Modbus,

    VNC Ethernet,

    RS232/RS485 (опционально)

    Параметры питания от сети переменного тока:

    • - напряжение питания переменного тока, В

    • - частота переменного тока, Г ц

    110/220

    55 ± 5

    Потребляемая мощность, В^А, не более

    550

    Габаритные размеры, мм, не более

    • - ширина

    • - высота

    • - глубина

    680

    890

    540

    Масса, кг, не более

    165

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +5 до +30

    от 20 до 90 от 84 до 106,7

    Маркировка взрывозащиты

    1 Ex db IIB+H2 T6 Gb (-20 °C<Tamb<+40 °C)

    аблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч, не менее

    43824

    Средний срок службы, лет

    10
