Сведения о средстве измерений: 95831-25 Камеры тепловизионные стационарные

Номер по Госреестру СИ: 95831-25
95831-25 Камеры тепловизионные стационарные
(Pergam Spectr UС)

Назначение средства измерений:
Камеры тепловизионные стационарные Pergam Spectr UC (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на мониторе персонального компьютера.

сертификация программного обеспечения

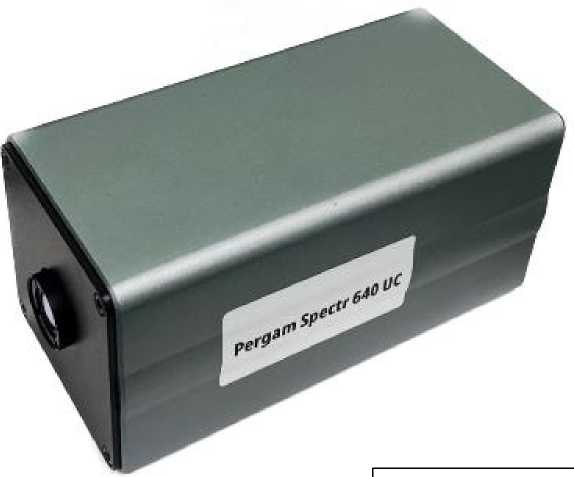

Внешний вид. Камеры тепловизионные стационарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Камеры тепловизионные стационарные
Рисунок № 1

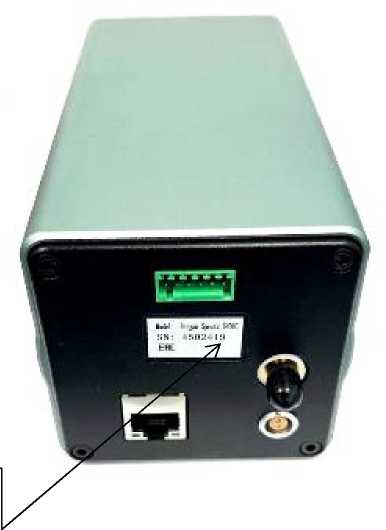

Внешний вид. Камеры тепловизионные стационарные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Камеры тепловизионные стационарные
Рисунок № 2

Общие сведения

Дата публикации - 08.07.2025
Срок свидетельства - 07.07.2030
Номер записи - d45da00b-442f-a3c1-8cde-3aed186cd6dc
ID в реестре СИ - 1426303
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Pergam Spectr 640 UC,

Производитель

Изготовитель - Pergam Shanghai Trading Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Building 1 & 2, No. 333, First Ocean Road, Lingang Special Area, Shanghai City
Уведомление о начале осуществления предпринимательской деятельности -

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1360 от 2025.07.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Камеры тепловизионные стационарные (Pergam Spectr UС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Pergam Shanghai Trading Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95831-25
07.07.2030
Камеры тепловизионные стационарные, Pergam Spectr UС
Pergam Shanghai Trading Co., Ltd. (КИТАЙ Building 1 & 2, No. 333, First Ocean Road, Lingang Special Area, Shanghai City)
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Камеры тепловизионные стационарные (Pergam Spectr UС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • Pergam Spectr 640 UC
  • 9 2 9 0 0 7 7 0

    Стоимость поверки Камеры тепловизионные стационарные (Pergam Spectr UС)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

    Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

    Идентификационные данные встроенной части ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО камер тепловизионных стационарных

    Pergam Spectr UC

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Research

    Номер версии (идентификационный номер) ПО

    не ниже V1.2.11

    Цифровой идентификатор программного обеспечения

    отсутствует

    Автономное программное обеспечение Research устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управления тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 2 Руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    Стандарт предприятия фирмы-изготовителя Pergam Shanghai Trading Co., Ltd., Китай.

    Правообладатель

    Pergam Shanghai Trading Co., Ltd., Китай

    Адрес: Building 1 & 2, No. 333, First Ocean Road, Lingang Special Area, Shanghai City Телефон: +86 136 5160 5300 Факс: +86 136 5160 5300

    E-mail: info@pergam.cn

    Web-сайт: www.pergam.cn

    Изготовитель

    Pergam Shanghai Trading Co., Ltd., Китай
    Адрес: Building 1 & 2, No. 333, First Ocean Road, Lingang Special Area, Shanghai City Телефон: +86 136 5160 5300 Факс: +86 136 5160 5300
    E-mail: info@pergam.cn
    Web-сайт: www.pergam.cn

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 544-00-00
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Pergam Shanghai Trading Co., Ltd., Китай
    Адрес: Building 1 & 2, No. 333, First Ocean Road, Lingang Special Area, Shanghai City Телефон: +86 136 5160 5300 Факс: +86 136 5160 5300
    E-mail: info@pergam.cn
    Web-сайт: www.pergam.cn

    Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

    Тепловизоры являются стационарными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

    Камеры тепловизионные стационарные Pergam Spectr UC изготавливаются в следующих моделях: Pergam Spectr 384 UC, Pergam Spectr 640 UC, Pergam Spectr 1280 UC. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.

    Тепловизоры конструктивно выполнены в прямоугольном корпусе из алюминия. На лицевой стороне тепловизоров расположен объектив. На задней стороне тепловизоров расположены расположены Ethernet-разъем и разъёмы для подключений. На нижней части тепловизоров расположены резьбовые отверстия для фиксации тепловизора, а также гнездо с отверстиями для установки на штатив.

    Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть передана посредством использования таких интерфейсов как Gigabit Ethernet и Camera Link на персональный компьютер.

    Фотографии общего вида камер тепловизионных стационарных Pergam Spectr UC приведены на рисунке 1.

    Внешний вид. Камеры тепловизионные стационарные (Pergam Spectr UС), http://oei-analitika.ru

    Место нанесения знака поверки

    Внешний вид. Камеры тепловизионные стационарные (Pergam Spectr UС), http://oei-analitika.ru

    Рисунок 1 - Общий вид камер тепловизионных стационарных Pergam Spectr UC

    Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных стационарных Pergam Spectr UC в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров позволяет нанести знака поверки на его корпус.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Камера тепловизионная стационарная

    Pergam Spectr UC (модель в соответствии с заказом)

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Источник электропитания

    1 шт.

    Ethernet-кабель (3 м)

    1 шт.

    Жесткий транспортировочный футляр

    1 шт.

    USB-носитель с ПО

    1 шт.


    Метрологические и основные технические характеристики камер тепловизионных

    стационарных Pergam Spectr UC в зависимости от модели приведены в таблицах 2-3.

    Таблица 2 - Метрологические и основные технические характеристики камер тепловизионных стационарных Pergam Spectr UC

    Наименование характеристики

    Значение (в зависимости от модели)

    Pergam Spectr

    384 UC

    Pergam Spectr 640 UC

    Pergam Spectr

    1280 UC

    Диапазон измерений температуры (стандартный), °С

    от -20 до +550 от -20 до +800

    от -20 до +550 (*) от -20 до +800 (**)

    от -20 до +400

    Диапазон измерений температуры (опциональный), °С

    от -20 до +1600

    от -20 до +2000

    от -20 до +1600

    (**)

    от -20 до +2000

    (**)

    -

    Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С

    ±2,0

    Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., %

    ±2,0

    Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более

    0,05

    Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали

    См. таблицу 3

    Пространственное разрешение (в зависимости от типа объектива), мрад

    См. таблицу 3

    Спектральный диапазон, мкм

    от 7,7 до 13,0

    Коэффициент излучательной способности (изменяемый)

    от 0,01 до 1,00

    Количество пикселей матрицы детектора, пикселихпиксели

    384x288

    640x480

    640x512

    1280x1024

    Масса (со стандартным объективом), кг, не более

    0,8

    Запись изображений или частота обновлений, Гц

    50

    50, 100 (640x480)

    25, 30 (640x512)

    25

    Г абаритные размеры, мм

    (длина х ширина х высота), не более

    150x74x74

    Напряжение питания, В

    12

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °C

    • - относительная влажность, %

    от -40 до +70

    от 10 до 95 (без конденсации)

    Средняя наработка до отказа, ч, не менее

    10 000

    Средний срок службы, лет, не менее

    5

    Продолжение таблицы 2

    Наименование характеристики

    Значение (в зависимости от модели)

    Pergam Spectr

    384 UC

    Pergam Spectr 640 UC

    Pergam Spectr 1280 UC

    Примечания:

    () - только для модели с разрешением детектора 640x512;

    ( ) - только для модели с разрешением детектора 640x480.

    При использовании объектива 4,8 мм с углами поля зрения 114°х88° верхний предел диапазона измерений температуры - не более +650 °С.

    Таблица 3 - Основные технические характеристики объективов

    Наименование характеристики

    Значение (в зависимости от модели)

    Pergam Spectr

    384 UC

    Pergam Spectr 640 UC

    Pergam Spectr

    1280 UC

    640x480

    640x512

    Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали:

    4,1 мм

    89°х75°

    4,8 мм

    68°х52°

    114°х88°

    -

    -

    7,5 мм

    -

    -

    -

    91,4°х78,6°

    8 мм

    41°х32°

    68,4°х54°

    -

    -

    9,1 мм

    -

    -

    48°х38°

    -

    9,6 мм

    35,4°х27,6°

    59,1°х46,1°

    -

    -

    13 мм

    27,2°х20,8°

    45,4°х34,8°

    33°х29°

    -

    19 мм

    19,2°х14,5°

    32°х24,2°

    22°х18°

    44°х35,8°

    25 мм

    14,7°х11°

    24,6°х18,5°

    17°х14°

    34,2°х27,6°

    35 мм

    10,6°х7,9°

    17,7°х13,3°

    12,5°х10°

    -

    50 мм

    7,4°х5,6°

    12,4°х9,3°

    -

    17,5°х14°

    55 мм

    -

    -

    х6,4°

    -

    100 мм

    -

    -

    -

    8,8°х

    Пространственное разрешение (в зависимости от типа объектива), мрад: 4,1 мм

    2,92

    4,8 мм

    3,54

    3,54

    -

    7,5 мм

    -

    -

    1,31

    8 мм

    1,87

    1,87

    -

    9,1 мм

    -

    -

    1,31

    9,6 мм

    1,67

    1,67

    -

    13 мм

    1,24

    1,24

    0,92

    19 мм

    0,87

    0,87

    0,63

    0,6

    25 мм

    0,67

    0,67

    0,48

    0,47

    35 мм

    0,48

    0,48

    0,34

    -

    50 мм

    0,34

    0,34

    -

    0,24

    55 мм

    -

    -

    0,21

    -

    100 мм

    -

    -

    -

    0,12


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
