Номер по Госреестру СИ: 95812-25
95812-25 Аппаратура
(М077-1)
Назначение средства измерений:
Аппаратура М077-1 предназначена для измерений трех ортогональных компонент дипольного магнитного момента контролируемых изделий методом проходной характеристики.
Внешний вид.
Аппаратура
Рисунок № 1
Внешний вид.
Аппаратура
Рисунок № 2
Внешний вид.
Аппаратура
Рисунок № 3
Общие сведения
Дата публикации - 04.07.2025
Срок свидетельства - 03.07.2030
Номер записи - b7cd5569-8de8-3e6a-4c3c-22649e3aa3b4
ID в реестре СИ - 1426320
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»
Страна - РОССИЯ
Населенный пункт - 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1342 от 2025.07.03 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Аппаратура (М077-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95812-25 03.07.2030 |
Аппаратура , М077-1 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (РОССИЯ 190005, г. Санкт-Петербург, Московский пр-кт, д. 19) |
ОТ МП |
1 год |
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Аппаратура (М077-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Аппаратура (М077-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура М077-1 оснащена программным обеспечением (далее - ПО), которое позволяет производить смену режимов, выбор необходимых функций, измерение и вычисление магнитного момента исследуемого объекта. ПО предназначено только для работы с аппаратурой М077-1 и не может быть использовано отдельно.
ПО является метрологически значимым и загружается в ПЭВМ со встроенной платой АЦП PCIE-1816H-AE аппаратуры М077-1 изготовителем и может быть обновлено только в ходе технического обслуживания у изготовителя.
Защита ПО аппаратуры М077-1 от непреднамеренных и преднамеренных изменений реализована с помощью следующих мер: ПО не может быть модифицировано с помощью программно-аппаратных интерфейсов связи в процессе эксплуатации.
Идентификация ПО осуществляется в интерфейсе программы с помощью команды «О программе». При запуске этой программы на экран монитора ПЭВМ выводится окно с идентификационным наименованием и номером версии ПО.
Идентификационные данные ПО приведены в таблице 1. Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
Программное обеспечение аппаратуры М077-1 зав. № 03 |
|
Номер версии (идентификационный номер) ПО |
1.1 |
Знак утверждения типа
Знак утверждения типананосится на переднюю лицевую панель стойки М077-1-3 с помощью алюминиевого шильда и на титульные листы паспорта и руководства по эксплуатации - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» Хд1.420.041 РЭ «Аппаратура М077-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
Хд1.420.041 ТУ «Аппаратура М077-1. Технические условия».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 215-76-01
Факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 215-76-01 Факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 215-76-01
Факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 215-76-01
Факс (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
К настоящему типу средств измерений относится аппаратура М077-1 с заводским № 03.
Аппаратура М077-1 состоит из первичного измерительного преобразователя М077-1-2, установленного на открытом воздухе, в виде системы астатических трёхкомпонентных катушек с коробкой распределительной ХдЗ.662.030 (далее - ПИП), установленных в отапливаемом помещении стойки М077-1-3 с тремя флюксметрами В2, блоком М077-1-6, блоком коммутации РЦУС.687415.002, источника Б5-31, вольтметра В7-22А и ПЭВМ со встроенной платой АЦП PCIE-1816H.
Принцип действия аппаратуры М077-1 заключается в возникновении в обмотках ПИП электрического напряжения, возникающего при перемещении измеряемого изделия с постоянной скоростью сквозь ПИП и записи переходной характеристики по трём ортогональным компонентам. При этом, площадь проходной характеристики прямо пропорциональна значению измеряемого магнитного момента по соответствующей компоненте. Электрическое напряжение от ПИП поступает на флюксметр, на выходе которого формируется изменяющееся во времени напряжение, пропорциональное магнитному потоку Ф в каждый момент времени, обусловленному магнитным моментом изделия Ми в процессе движения через ПИП. Далее определяется площадь проходной характеристики Sф за время движения и коэффициент пропорциональности К = SФ/Мэ, при известном значении эталонного магнитного момента Мэ. Затем, пользуясь этим коэффициентом пропорциональности К производятся измерения магнитных моментов контролируемых изделий по формуле Ми = Sф/К.
Общий вид ПИП М077-1-2 представлен на рисунке 1.
Пломбирование от несанкционированного доступа производится на системном блоке ПЭВМ со встроенной платой АЦП типа PCIE 1816H.
Общий вид стойки М077-1-3 и ПЭВМ с указанием места опломбировки, места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 2.
Заводской номер 03 нанесен способом лазерной гравировки на шильд на лицевой стенке стойки М077-1-3 (рисунок 3).
Нанесение знака поверки на аппаратуру М077-1 не предусмотрено.

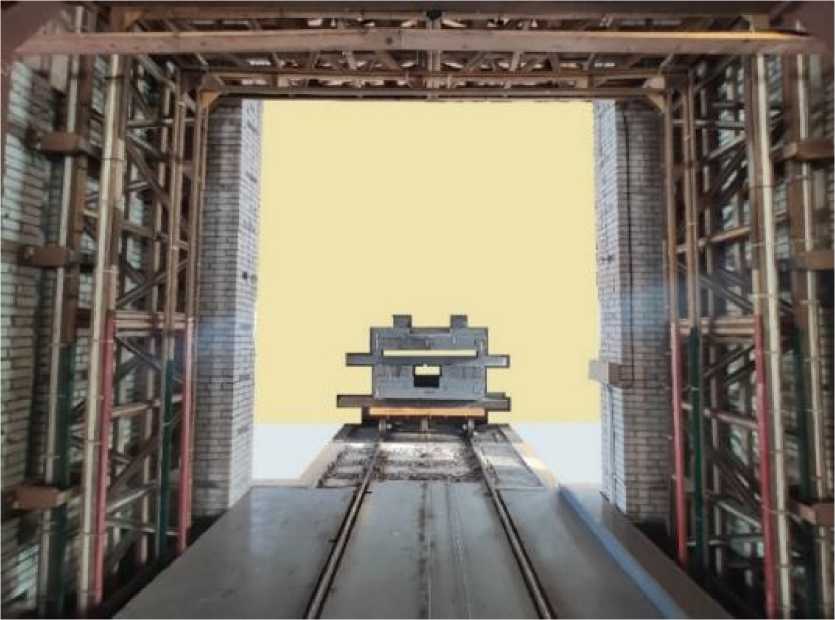

Рисунок 1 - Общий вид ПИП М077-1-2
Место нанесения знака утверждения типа
Место нанесения заводского номера
Знак ут верждения
типа
Место для пломбирования

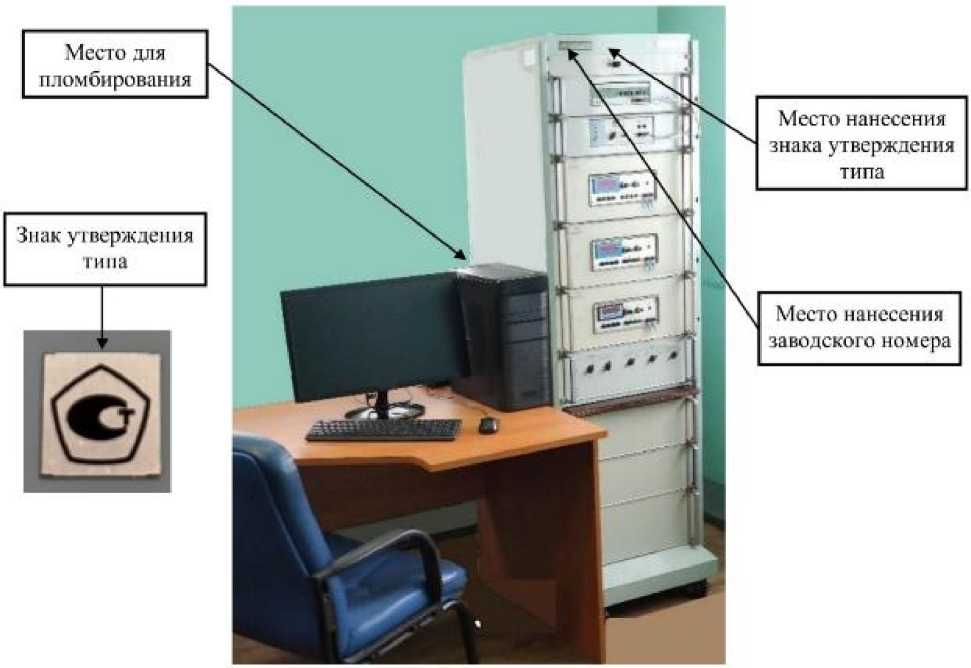

Рисунок 2 - Общий вид стойки М077-1-3 и ПЭВМ с указанием места для пломбирования от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера

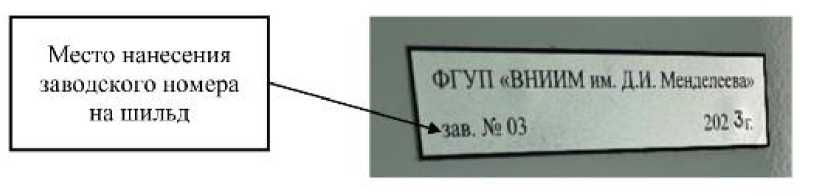

Рисунок 3 - Шильд с указанием заводского номера
Таблица 5 - Комплектность аппаратуры М077-1
|
Наименование |
Обозначение |
Кол-во |
|
Аппаратура М077-1 в составе: |
ХЭ1.420.041 | |
|
Устройство М077-1-2: |
ХД2.733.031 |
1 |
|
Коробка распределительная |
ХД3.622.030 |
1 |
|
Стойка М077-1-3: |
ХД4.115.116 |
1 |
|
Источник питания постоянного тока Б5-31 |
1 | |
|
Вольтметр универсальный цифровой В7-22А |
1 | |
|
Флюксметр В2 |
3 | |
|
Блок М077-1-6 |
Хд5.435.026 |
1 |
|
Блок коммутации |
РЦУС.687415.002 |
1 |
|
ПЭВМ со встроенной платой АЦП типа PCIE-1816H: |
— |
1 |
|
системный блок, |
1 | |
|
монитор |
1 | |
|
Кабель |
ХД6.644.742-01 |
1 |
|
Кабель |
ХД6.644.741 |
1 |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Кол-во |
|
Кабель |
ХД6.644.743 |
1 |
|
Кабель |
ХД6.640.639 |
1 |
|
Кабель |
ХД6.640.639-01 |
1 |
|
Жгут |
РЦУС.685612.005 |
1 |
|
Жгут |
РЦУС.685612.007 |
1 |
|
Кабель SCSI 68 pin |
— |
1 |
|
Комплект упаковок |
ХД4.175.117 |
1 |
|
Комплект запасных частей |
ХД4.070.094 |
1 |
|
Руководство по эксплуатации |
ХД1.420.041 РЭ |
1 |
|
Паспорт |
ХД1.420.041 ПС |
1 |
|
Программное обеспечение аппаратуры М077-1. Описание программы |
ХД1.420.041ПО-01 13 |
1 |
|
Программное обеспечение аппаратуры М077-1. Руководство оператора |
ХД1.420.041ПО-01 34 |
1 |
|
Методика поверки |
— |
1 |
Метрологические характеристики аппаратуры М077-1 приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений трех компонент X, Y, Z магнитного момента, А^м2 |
от 0,5 до 150 |
|
Пределы допускаемой систематической составляющей основной | |
|
приведённой погрешности измерений по компоненте Х, % | |
|
для верхнего предела поддиапазона измерений 1,5 А^м2 |
± 30 |
|
для верхнего предела поддиапазона измерений 6 А^м2 |
± 20 |
|
для верхнего предела поддиапазона измерений 10 А^м2 |
± 18 |
|
для верхнего предела поддиапазона измерений 15 А^м2 |
± 12 |
|
для верхнего предела поддиапазона измерений 30 А^м2 |
± 10 |
|
для верхнего предела поддиапазона измерений 60 А^м2 |
± 8 |
|
для верхнего предела диапазона измерений 150 А^м2 |
± 8 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой систематической составляющей основной приведённой погрешности измерений по компонентам Y и Z, % | |
|
для верхнего предела поддиапазона измерений 1,5 А^м2 |
± 35 |
|
для верхнего предела поддиапазона измерений 6 А^м2 |
± 30 |
|
для верхнего предела поддиапазона измерений 10 А^м2 |
± 25 |
|
для верхнего предела поддиапазона измерений 15 А^м2 |
± 15 |
|
для верхнего предела поддиапазона измерений 30 А^м2 |
± 10 |
|
для верхнего предела поддиапазона измерений 60 А^м2 |
± 10 |
|
для верхнего предела диапазона измерений 150 А^м2 |
± 10 |
|
Пределы допускаемой систематической составляющей дополнительной приведённой погрешности измерений, обусловленной смещением изделия из центра ПИП на 1,16 м по компонентам X, Y, Z, % |
± 5 |
|
СКО случайной составляющей основной приведенной погрешности измерений по компоненте Х, %, не более | |
|
для верхнего предела поддиапазона измерений 1,5 А^м2 |
20 |
|
для верхнего предела поддиапазона измерений 6 А^м2 |
15 |
|
для верхнего предела поддиапазона измерений 10 А^м2 |
14 |
|
для верхнего предела поддиапазона измерений 15 А^м2 |
12 |
|
для верхнего предела поддиапазона измерений 30 А^м2 |
10 |
|
для верхнего предела поддиапазона измерений 60 А^м2 |
10 |
|
для верхнего предела диапазона измерений 150 А^м2 |
10 |
|
СКО случайной составляющей основной приведенной погрешности измерений по компоненте Y и Z, %, не более | |
|
для верхнего предела поддиапазона измерений 1,5 А^м2 |
30 |
|
для верхнего предела поддиапазона измерений 6 А^м2 |
20 |
|
для верхнего предела поддиапазона измерений 10 А^м2 |
15 |
|
для верхнего предела поддиапазона измерений 15 А^м2 |
12 |
|
для верхнего предела поддиапазона измерений 30 А^м2 |
12 |
|
для верхнего предела поддиапазона измерений 60 А^м2 |
12 |
|
для верхнего предела диапазона измерений 150 А^м2 |
12 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от + 15 до + |
|
- относительная влажность воздуха при 25 °С, %, не более |
25 |
|
- атмосферное давление, кПа |
80 |
|
от 84 до 106,7 | |
|
Примечание - приведенная погрешность нормируется верхним пределом | |
|
соответствующего поддиапазона измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры контролируемых изделий, (ДхШхВ), мм, не более |
9000х3350х2620 |
|
Параметры электрического питания: - напряжение питания, В |
220 ± 22 |
|
- частота сети, Г ц |
50 ± 1 |
|
Мощность, потребляемая М077-1 при номинальном напряжении питания, Вт, не более |
600 |
|
Габаритные размеры устройства М077-1-2, (ДхШхВ), мм, не более |
1600х5764х5764 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры стойки М077-1-3, (ДхШхВ), мм, не более |
580x720x1860 |
|
Габаритные размеры ПЭВМ со встроенной платой АЦП типа PCIE-1816H, мм, не более: - системный блок, (Д х Ш х В) |
428х180х365 |
|
- монитор, (Д х Ш х В) |
200x515x390 |
|
Длина кабеля ХД6.644.742-01, м, не более |
40 |
|
Масса кабеля ХД6.644.742-01, кг, не более |
14,9 |
|
Масса устройства М077-1-2, кг, не более |
1800 |
|
Масса стойки М077-1-3, кг, не более |
140 |
|
Масса ПЭВМ со встроенной платой АЦП типа PCIE-1816H - системный блок, кг, не более |
7,1 |
|
- монитор, кг, не более |
3,9 |
|
Условия эксплуатации: - температура окружающего воздуха М077-1-2, °С |
от - 30 до + 40 |
|
- температура окружающего воздуха М077-1-3, ПЭВМ, °С |
от + 15 до + 25 |
|
- относительная влажность воздуха при + 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч, не менее |
1000 |
