Сведения о средстве измерений: 95804-25 Измерители угла наклона опор ручные электронные

Номер по Госреестру СИ: 95804-25
95804-25 Измерители угла наклона опор ручные электронные
(ИЖОРА)

Назначение средства измерений:
Измерители угла наклона опор ручные электронные ИЖОРА (далее - измерители ИЖОРА) предназначены для измерений угла наклона опор контактной сети относительно вертикали по двум ортогональным плоскостям, а также индикации предельных значений угла наклона опор контактной сети электрифицированных железных дорог и городского электротранспорта.

сертификация программного обеспечения
Внешний вид. Измерители угла наклона опор ручные электронные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители угла наклона опор ручные электронные
Рисунок № 1
Внешний вид. Измерители угла наклона опор ручные электронные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители угла наклона опор ручные электронные
Рисунок № 2
Внешний вид. Измерители угла наклона опор ручные электронные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители угла наклона опор ручные электронные
Рисунок № 3

Общие сведения

Дата публикации - 04.07.2025
Срок свидетельства - 03.07.2030
Номер записи - ee849ea5-f8b9-5c5d-aa68-4486d3dade62
ID в реестре СИ - 1426328
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ИЖОРА,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг»
Страна - РОССИЯ
Населенный пункт - 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, лит. Е, помещ. 34
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.

Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1342 от 2025.07.03 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Измерители угла наклона опор ручные электронные (ИЖОРА)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95804-25
03.07.2030
Измерители угла наклона опор ручные электронные, ИЖОРА
Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (РОССИЯ 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, лит. Е, помещ. 34)
ОТ
МП
1 год
97304-25
24.12.2030
Подсистемы измерения силы контактного нажатия,
Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (РОССИЯ 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, лит. Е, помещ. 34)
ОТ
МП
1 год

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители угла наклона опор ручные электронные (ИЖОРА)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • ИЖОРА
  • 1 1 0 0 1 1 0

    Стоимость поверки Измерители угла наклона опор ручные электронные (ИЖОРА)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Измерители ИЖОРА имеют встроенное и внешнее специальное программное обеспечение (далее - СПО), идентификационные данные которых указаны в таблице 1.

    На заводе-изготовителе во время производственного цикла осуществляется программирование микроконтроллера, на который устанавливается встроенное СПО, предназначенное для обеспечения работы всех электронных компонентов измерителя ИЖОРА.

    Внешнее СПО устанавливается на МРМ, которое обеспечивает связь с измерителем ИЖОРА посредством связи Bluetooth и осуществляет сбор, хранение, обработку измеренных значений, привязку измеренных значений к объекту инфраструктуры (при наличии базы данных), фотовидеофиксацию измеряемой опоры контактной сети и запись комментариев в аудио- и текстовом формате с привязкой к произведенному измерению.

    Таблица 1 - Идентификационные данные специального программного обеспечения

    Идентификационные данные (признаки)

    Значение встроенного СПО

    Значение внешнего СПО

    Идентификационное наименование

    СПО

    ИЖОРА

    ИЖОРА МРМ

    Номер версии (идентификационный номер) СПО1)

    1.0

    1.0

    Цифровой идентификатор СПО

    -

    -

    1) Номер версии (идентификационный номер) СПО не ниже указанного.

    Защита СПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Метрологически значимые части СПО СИ и измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений с помощью специальных средств защиты.


    Знак утверждения типа

    Знак утверждения типа

    наносится в формуляр и на титульный лист руководства по эксплуатации типографским способом, на маркировочную этикетку, расположенную на лицевой панели измерителя ИЖОРА, методами шелкографии, травления или гравировки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2.3 «Использование по назначению» документа МЛАС.401739.629 РЭ «Измерители угла наклона опор ручные электронные ИЖОРА. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

    ТУ 26.51.66.190-07-98548988-2024 «Измеритель угла наклона опор ручной электронный ИЖОРА. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (ООО «МСД Холдинг»)

    ИНН 7813364688

    Юридический адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, лит. Е, помещ. 34

    Телефон: +7 (812) 646-75-21, +7 (812) 646-75-22

    Факс: +7 (812) 646-75-19

    E-mail: info@msd-spb.ru

    Web-сайт: www.msd-spb.ru

    Изготовитель

    Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (ООО «МСД Холдинг»)
    ИНН 7813364688
    Адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, литера Е, помещ. 34
    Телефон: +7 (812) 646-75-21, +7 (812) 646-75-22
    Факс: +7 (812) 646-75-19
    E-mail: info@msd-spb.ru
    Web-сайт: www.msd-spb.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
    142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
    308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
    155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина

    Правообладатель

    Общество с ограниченной ответственностью «Мобильные Системы Диагностики Холдинг» (ООО «МСД Холдинг»)
    ИНН 7813364688
    Юридический адрес: 197348, г. Санкт-Петербург, пр-кт Коломяжский, д. 10, лит. Е, помещ. 34
    Телефон: +7 (812) 646-75-21, +7 (812) 646-75-22
    Факс: +7 (812) 646-75-19
    E-mail: info@msd-spb.ru
    Web-сайт: www.msd-spb.ru

    Измеритель ИЖОРА состоит из металлического корпуса с закрепленными в основании его нижней части ножками, рукоятки и электронного модуля. В металлическом корпусе измерителя ИЖОРА установлен инклинометр, который реализует принцип измерения угла наклона опор. Управление измерителем ИЖОРА осуществляется кнопками, расположенными на электронном модуле.

    Принцип действия измерителя ИЖОРА состоит в преобразовании аналогового выходного сигнала чувствительного элемента инклинометра, пропорционального проекции ускорения свободного падения на ось чувствительности, с последующим преобразованием аналого-цифровым преобразователем в цифровую форму и передачей в микроконтроллер, который пересчитывает его в значения углов наклона. Измеренные значения углов наклона отображаются на дисплее электронного модуля измерителя ИЖОРА в единицах измерения градус/радиан.

    Измеритель ИЖОРА имеет возможность совместной работы со смартфоном или планшетным компьютером с оперативной системой Android 7.0 и выше, который представляет собой мобильное рабочее место (далее - МРМ) (поставляется по отдельному заказу).

    Питание измерителя ИЖОРА осуществляется от элемента питания напряжением 3,6 В.

    Питание МРМ осуществляется от штатного аккумулятора.

    Измерители ИЖОРА выпускаются под товарным знаком мСЗД, который наносится на маркировочную этикетку методами шелкографии, травления или гравировки. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методами шелкографии, травления, гравировки или ударным способом на маркировочную этикетку, расположенную на лицевой панели измерителей ИЖОРА.

    Цвет внешней поверхности измерителя ИЖОРА может быть представлен в разных вариантах (согласуется с заказчиком при поставке).

    Общий вид измерителей ИЖОРА с указанием места нанесения маркировочной этикетки представлен на рисунке 1.

    Места нанесения знака утверждения типа и заводского номера на маркировочной этикетке указаны на рисунке 2.

    Маркировочная этикетка в общем случае содержит:

    - товарный знак предприятия-изготовителя;

    - наименование и обозначение измерителей ИЖОРА;

    - знак утверждения типа;

    - обозначение документа, по которому осуществляется изготовление измерителей ИЖОРА;

    - дата выпуска;

    - заводской номер.

    Пломбирование измерителей ИЖОРА осуществляется методом установки на винтах крепления корпуса прибора пломбировочных чашек с их последующей заливкой пластилином или мастикой. Указание мест пломбировки от несанкционированного доступа представлено на рисунке 3.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Внешний вид. Измерители угла наклона опор ручные электронные (ИЖОРА), http://oei-analitika.ru

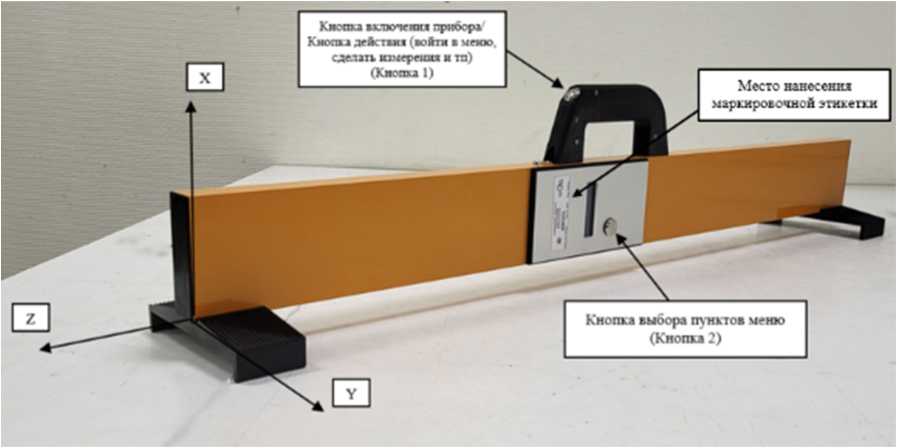

    Рисунок 1 - Общий вид измерителей ИЖОРА с указанием места нанесения маркировочной этикетки, кнопок управления и их расшифровками

    Внешний вид. Измерители угла наклона опор ручные электронные (ИЖОРА), http://oei-analitika.ru

    Рисунок 2 - Общий вид маркировочной этикетки с указанием мест нанесения знака утверждения типа и заводского номера

    Внешний вид. Измерители угла наклона опор ручные электронные (ИЖОРА), http://oei-analitika.ru

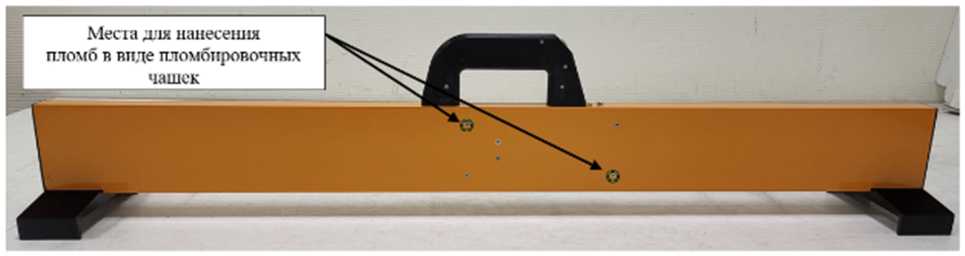

    Рисунок 3 - Места нанесения пломб на измерители ИЖОРА


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Измеритель угла наклона опор ручной электронный

    ИЖОРА

    1 шт.

    Зарядное устройство

    -

    1 шт.

    Ведомость эксплуатационных документов

    МЛАС.401739.629 ВЭ

    1 шт.

    Руководство по эксплуатации

    МЛАС.401739.629 РЭ

    1 шт.

    Формуляр

    МЛАС.401739.629 ФО

    1 шт.

    Руководство пользователя

    RU.МЛАС.26.51.66.190-11 34 01

    1 шт.

    Стенд контроля параметров измерителя

    ИЖОРА

    МЛАС.401749.014

    1 шт.

    МРМ1)

    -

    1 шт.

    Чехол1)

    -

    1 шт.

    Внешняя резервная батарея1)

    -

    1 шт.

    1) Поставляется по отдельному заказу.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений угла наклона опор контактной сети относительно вертикали, градус1)

    ±14

    Разрешающая способность, градус

    0,01

    Пределы допускаемой абсолютной погрешности измерений угла наклона опор контактной сети относительно вертикали, градус

    ±0,1

    1) Градус - единица измерений плоского угла.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочего расстояния беспроводной связи с МРМ, м

    от 0 до 5

    Габаритные размеры (длинахширинахвысота), мм, не более

    1008х160х210

    Масса, кг, не более

    4,5

    Напряжение питания, В, не менее

    3,6

    Степень защиты по ГОСТ 14254-2015

    IP65

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от -40 до +50

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    5

    Средняя наработка на отказ, ч, не менее

    100000
