Номер по Госреестру СИ: 95802-25
95802-25 Колонки заправочные
(СПГ JXJY-80-I)
Назначение средства измерений:
Колонки заправочные СПГ JXJY-80-I (далее - Колонки) предназначены для автоматизированных измерений массы газа природного сжиженного при его отпуске потребителю.
Внешний вид.
Колонки заправочные

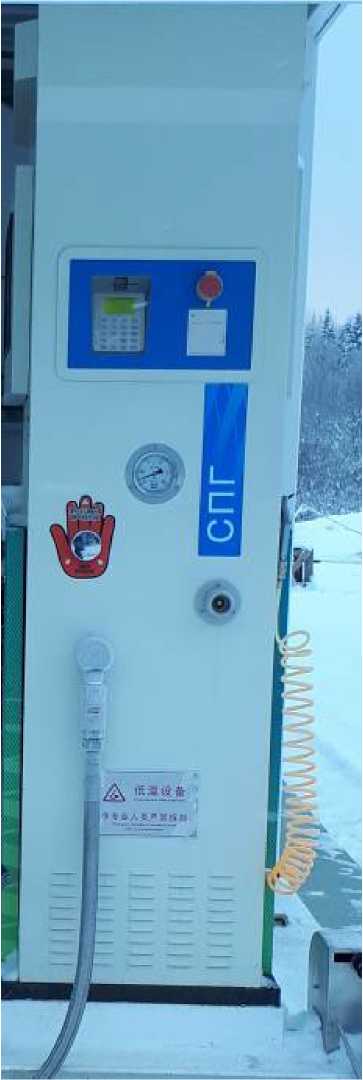

Рисунок № 1
Внешний вид.
Колонки заправочные

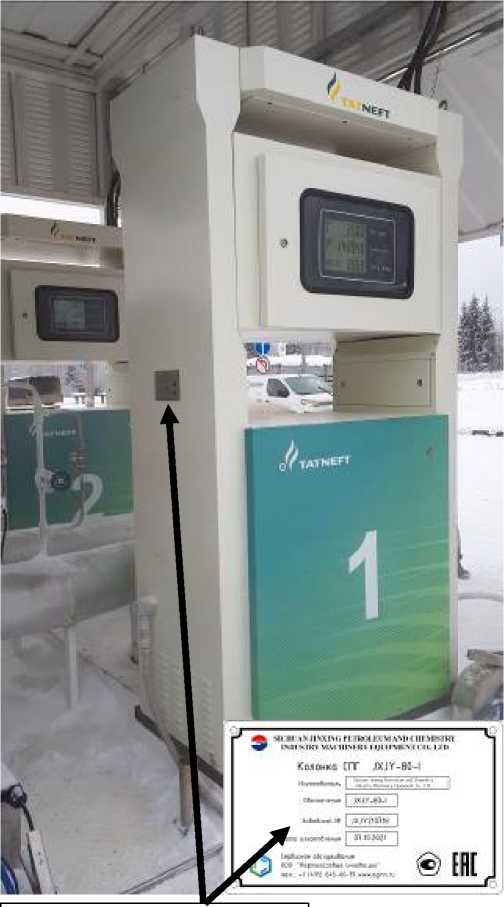

Рисунок № 2
Внешний вид.
Колонки заправочные

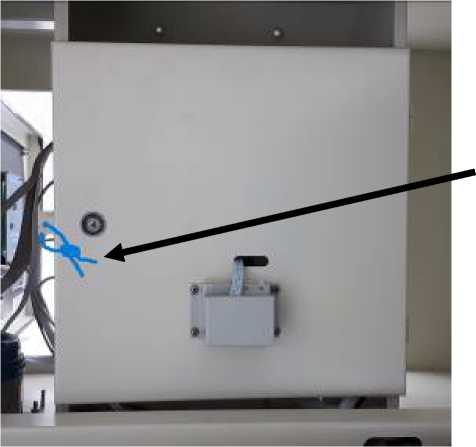

Рисунок № 3
Общие сведения
Дата публикации - 04.07.2025
Срок свидетельства - 03.07.2030
Номер записи - 054a430b-07d3-a4ba-ff0e-5ab7d9d614f4
ID в реестре СИ - 1426330
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Sichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd
Страна - КИТАЙ
Населенный пункт - 670, Gangtong North 3 Road, North Area, Chengdu Modern Industrial Port, Pidu district, Chengdu city, Sichuan Province, Китайская Народная Республика
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1342 от 2025.07.03 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Колонки заправочные (СПГ JXJY-80-I)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Sichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95802-25 03.07.2030 |
Колонки заправочные, СПГ JXJY-80-I Sichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd (КИТАЙ 670, Gangtong North 3 Road, North Area, Chengdu Modern Industrial Port, Pidu district, Chengdu city, Sichuan Province, Китайская Народная Республика) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Колонки заправочные (СПГ JXJY-80-I)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Колонки заправочные (СПГ JXJY-80-I)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) Колонок является встроенным, доступ к электронному блоку и его интерфейсу для загрузки ПО ограничивается защитным кожухом.
Конструкция Колонок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно Колонки имеют механическую защиту электронного блока и отсутствуют программно-аппаратные интерфейсы связи.
ПО Колонок не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования защитной крышки контроллера электронного блока.
Идентификационные данные ПО Колонок приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R LNG |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.8 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Конструкция Колонок исключает возможность несанкционированного влияния на ПО Колонки и измерительную информацию.
Метрологические характеристики Колонок нормированы с учетом влияния ПО.
Уровень защиты ПО и измерительной информации Колонки соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом лазерной гравировки или методом металлографики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3 «Эксплуатация колонки» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация изготовителя.
ПравообладательSichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd, Китай Адрес: 670, Gangtong North 3 Road, North Area, Chengdu Modern Industrial Port, Pidu district, Chengdu city, Sichuan Province, Китайская Народная Республика Телефон/факс: 028-87516736/ 028-87518785
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: 8(843) 272-70-62
Факс: 8(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Принцип действия Колонок основан на вычислении массы сжиженного природного газа (далее - СНГ), отпущенного потребителю, на основании результатов прямых измерений массы жидкой фазы СПГ и возвращенной из заправляемой емкости массы отпарного газа. Отпарной газ образуется в результате испарения жидкого СНГ.
Масса СНГ, отпущенная потребителю, равна разнице массы жидкой фазы СНГ и массы отпарного газа, вытесненного из заправляемой емкости. Вычисление массы СНГ, отпущенной потребителю, осуществляет электронный блок, который состоит из контроллера и табло для отображения информации.
Колонки изготавливаются в закрытом корпусе для эксплуатации на улице и монтажа к горизонтальному основанию.
В состав Колонки входит система измерения массы криогенных сред Micro Motion, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений №79215-20, обратных клапан, клапана аварийной остановки, запорные клапана, манометр (индикатор), датчика давления (индикатор), электронная система управления, два жидкокристаллических дисплея клиента, мини-принтер, блок клавиатуры с дисплеем, шланг СПГ с заправочным пистолетом, шланг отвода паров с пистолетом возврата, технологические трубы и корпус.
Общий вид Колонок представлен на рисунке 1.
Заводской номер Колонок, состоящий из латинских букв и арабских цифр, нанесен методом лазерной гравировки на маркировочные таблички, закрепленные на боковой стороне корпуса.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлена на рисунке 2.
Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид Колонок
Место нанесения знака поверки
Рисунок 2 - Место нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная масса (доза) отпуска СПГ, кг |
50 |
|
Пределы допускаемой относительной погрешности измерении массы, % |
±2,5 |
Т а блица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
Г аз горючий природный сжиженный |
|
Диапазон массового расхода, кг/мин |
от 3,0 до 80,0 |
|
Рабочее давление СПГ при заправке, МПа |
не более 1,6 |
|
Диапазон температур рабочей среды, °С |
от - 196 до -100 |
|
Количество раздаточных рукавов, шт. |
1 |
|
Количество рукавов отвода отпарного газа, шт. |
1 |
|
Длина раздаточного рукава, м, не более |
4 |
|
Длина рукава отвода отпарного газа, м, не более |
4 |
|
Параметры электрического питания:
|
230±23 50±1 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры, мм, не более
|
1160 660 2200 |
|
Масса, кг, не более |
300 |
|
Диапазон показаний указателя разового учета:
|
от 0 до 9999,99 от 0 до 99999999,99 от 0,01 до 9999,99 |
|
Условия эксплуатации:
|
от -40 до +55 от 30 до 95 от 86 до 110 |
|
Маркировка взрывозащиты |
Ex II Gb IIB T4 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Наработка на отказ, ч, не менее |
20000 |
