Номер по Госреестру СИ: 95799-25
95799-25 Ключи моментные предельные
(CTW)
Назначение средства измерений:
Ключи моментные предельные CTW (далее - ключи) предназначены для воспроизведения крутящего момента силы при затяжке резьбового соединения.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Общие сведения
Дата публикации - 04.07.2025
Срок свидетельства - 03.07.2030
Номер записи - bca0b160-78c5-ecbe-080a-619df6087c98
ID в реестре СИ - 1426333
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ASA Auto HK Limited
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт - 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1342 от 2025.07.03 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Ключи моментные предельные (CTW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ASA Auto HK Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95799-25 03.07.2030 |
Ключи моментные предельные, CTW ASA Auto HK Limited (ТАЙВАНЬ (КИТАЙ) 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan) |
ОТ МП |
1 год |
|
96331-25 04.09.2030 |
Измерители крутящего момента силы, CARBON ASA Auto HK Limited (ТАЙВАНЬ (КИТАЙ) 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan) |
ОТ МП |
1 год |
|
96391-25 09.09.2030 |
Ключи моментные предельные, CTWBD ASA Auto HK Limited (ТАЙВАНЬ (КИТАЙ) 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan) |
ОТ МП |
1 год |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Кто поверяет Ключи моментные предельные (CTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Ключи моментные предельные (CTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Инструкция по эксплуатации» документа:
- «Паспорт. Ключи моментные предельные CTW».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Стандарт предприятия. Ключи моментные предельные CTW».
ПравообладательASA Auto HK Limited, Тайвань
Адрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan
Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Изготовитель
ASA Auto HK Limited, ТайваньАдрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
ASA Auto HK Limited, ТайваньАдрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan
Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы, срабатывает предельный механизм и ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадкой или присоединительным разъемом. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
К указанному типу относятся ключи моментные предельные модификаций CTWABD-3-120, CTWABD-3-200, CTWABD-3-300, CTWABD-4-550, CTWABD-4-760, CTWABD-4-1000, CTWABD-5-1500, CTWABD-5-2000, CTWAB-6-3000, CTWSBP-2-68, CTWSBP-2-130, CTWSBP-3-200, CTWSBP-3-350, CTWSBP-4-800.
Ключи выпускаются в 14 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в числовом формате наносится методом гравировки на боковую сторону корпуса ключа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных CTW с местом указания заводского номера представлен на рисунках 1 - 4.

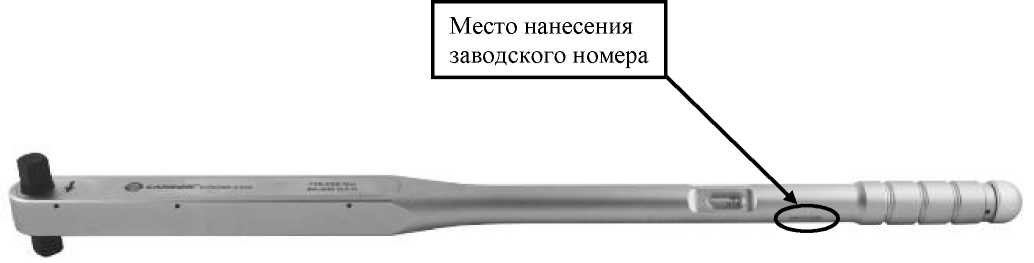

Рисунок 1 - Общий вид ключей моментных предельных CTW модификаций CTWABD-3-120,
CTWABD-3-200, CTWABD-3-300, CTWABD-4-550, CTWABD-4-760
с местом нанесения заводского номера

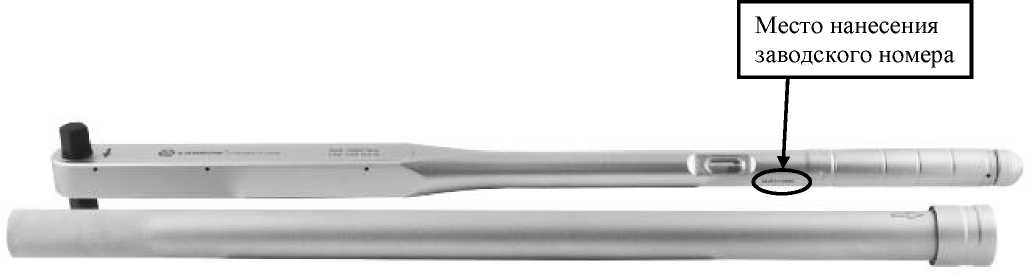

Рисунок 2 - Общий вид ключей моментных предельных CTW модификаций CTWABD-4-1000, CTWABD-5-1500, CTWABD-5-2000 с местом указания заводского номера

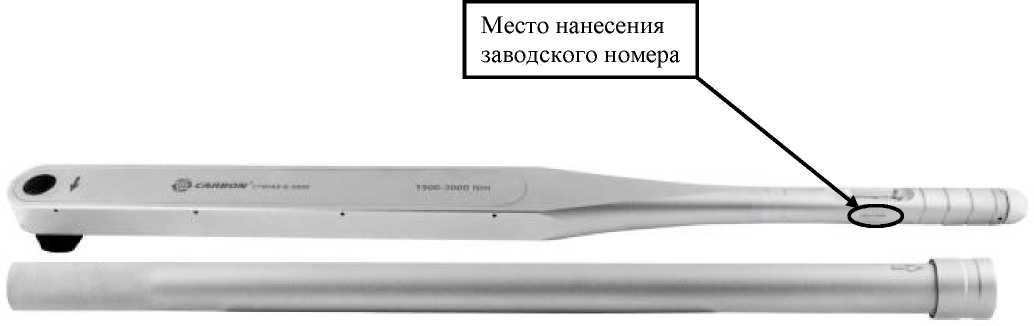

Рисунок 3 - Общий вид ключей моментных предельных CTW модификаций CTWAB-6-3000 с местом указания заводского номера
Место нанесения заводского номера
Рисунок 4 - Общий вид ключей моментных предельных CTW модификаций CTWSBP-2-68, CTWSBP-2-130, CTWSBP-3-200, CTWSBP-3-350, CTWSBP-4-800
с местом указания заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
CTWABD-3-120 |
от 20 до 120 |
5 |
±3 |
|
CTWABD-3-200 |
от 40 до 200 |
5 | |
|
CTWABD-3-300 |
от 50 до 300 |
5 | |
|
CTWABD-4-550 |
от 110 до 550 |
5 | |
|
CTWABD-4-760 |
от 140 до 760 |
10 | |
|
CTWABD-4-1000 |
от 200 до 1000 |
10 | |
|
CTWABD-5-1500 |
от 600 до 1500 |
25 | |
|
CTWABD-5-2000 |
от 750 до 2000 |
50 | |
|
CTWAB-6-3000 |
от 1500 до 3000 |
50 | |
|
CTWSBP-2-68 |
от 14 до 68 |
2 |
±4 |
|
CTWSBP-2-130 |
от 25 до 130 |
5 | |
|
CTWSBP-3-200 |
от 40 до 200 |
5 | |
|
CTWSBP-3-350 |
от 70 до 350 |
5 | |
|
CTWSBP-4-800 |
от 270 до 800 |
10 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата / внутреннего прямоугольника, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
CTWABD-3-120 |
12,5 (1/2) |
1,260 |
475 |
|
CTWABD-3-200 |
12,5 (1/2) |
1,500 |
563 |
|
CTWABD-3-300 |
12,5 (1/2) |
1,560 |
625 |
|
CTWABD-4-550 |
19,05 (3/4) |
3,000 |
827 |
|
CTWABD-4-760 |
19,05 (3/4) |
3,000 |
827 |
|
CTWABD-4-1000 |
19,05 (3/4) |
3,800 |
1413 |
|
CTWABD-5-1500 |
25,4 (1) |
10,900 |
1615 |
Продолжение таблицы 2
|
Модификация |
Размер присоединительного квадрата / внутреннего прямоугольника, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
CTWABD-5-2000 |
25,4 (1) |
11,750 |
2370 |
|
CTWAB-6-3000 |
38,1 (1-1/2) |
16,400 |
2820 |
|
CTWSBP-2-68 |
9,5 (3/8) |
0,950 |
475 |
|
CTWSBP-2-130 |
9,5 (3/8) |
0,950 |
475 |
|
CTWSBP-3-200 |
12,5 (1/2) |
1,700 |
590 |
|
CTWSBP-3-350 |
12,5 (1/2) |
1,700 |
590 |
|
CTWSBP-4-800 |
19,05 (3/4) |
5,450 |
1265 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
