Сведения о средстве измерений: 95781-25 Течеискатель масс-спектрометрический гелиевый

Номер по Госреестру СИ: 95781-25
95781-25 Течеискатель масс-спектрометрический гелиевый
(ТИ1-50)

Назначение средства измерений:
Течеискатель масс-спектрометрический гелиевый ТИ1-50 предназначен для измерений потоков гелия при проведении неразрушающего контроля герметичности, а также для обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащих гелий.

сертификация программного обеспечения
Внешний вид. Течеискатель масс-спектрометрический гелиевый, http://oei-analitika.ru рисунок № 1
Внешний вид.
Течеискатель масс-спектрометрический гелиевый
Рисунок № 1
Внешний вид. Течеискатель масс-спектрометрический гелиевый, http://oei-analitika.ru рисунок № 2
Внешний вид.
Течеискатель масс-спектрометрический гелиевый
Рисунок № 2

Общие сведения

Дата публикации - 09.07.2025
Срок свидетельства - 02.07.2030
Номер записи - 473b2de8-88db-f7ce-f9fe-6f8fb6825be3
ID в реестре СИ - 1426346
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Открытое акционерное общество «Завод «Измеритель»
Страна - РОССИЯ
Населенный пункт - 197136, г. Санкт-Петербург, Чкаловский пр-кт, д. 50
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1325 от 2025.07.02 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Течеискатель масс-спектрометрический гелиевый (ТИ1-50)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество «Завод «Измеритель»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95781-25
02.07.2030
Течеискатель масс-спектрометрический гелиевый, ТИ1-50
Открытое акционерное общество «Завод «Измеритель» (РОССИЯ 197136, г. Санкт-Петербург, Чкаловский пр-кт, д. 50)
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Течеискатель масс-спектрометрический гелиевый (ТИ1-50)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Течеискатель масс-спектрометрический гелиевый (ТИ1-50)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Течеискатель имеет встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащей гелий.

ПО течеискателя выполняет следующие функции:

  • - управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);

  • - управление работой анализатора (определение чувствительности, настройка на пик гелия);

  • - сбор, обработка, передача на устройство вывода и отображение измерительной информации;

  • - автоматическая диагностика состояния течеискателя.

Идентификационные данные ПО представлены в таблице 1.

Влияние метрологически значимого ПО учтено при нормировании метрологических характеристик течеискателя.

Уровень защиты ПО течеискателя от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки) ПО

Значение

Идентификационное наименование ПО

Течеискатель ТИ1-50

Номер версии (идентификационный номер) ПО

1.45


Знак утверждения типа

Знак утверждения типа

наносится способом цифровой печати на маркировочную табличку течеискателя, расположенную на задней панели корпуса течеискателя


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Работа с течеискателем» документа ТФИЯ.406239.024 РЭ «Течеискатель масс-спектрометрический гелиевый ТИ1-50. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования;

ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности.

Правообладатель

Акционерное общество «Ракетно-космический центр «Прогресс»

(АО «РКЦ «Прогресс»)

ИНН 6312139922

Юридический адрес: 443009, г. Самара, ул. Земеца, д. 18

Изготовитель

Открытое акционерное общество «Завод «Измеритель» (ОАО «Завод «Измеритель») ИНН 7813047865
Адрес: 197136, г. Санкт-Петербург, Чкаловский пр-кт, д. 50

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru

Правообладатель

Акционерное общество «Ракетно-космический центр «Прогресс»
(АО «РКЦ «Прогресс»)
ИНН 6312139922
Юридический адрес: 443009, г. Самара, ул. Земеца, д. 18

К данному типу средств измерений относится течеискатель масс-спектрометрический гелиевый ТИ1-50 модификации ТИ1-50-01 (далее - течеискатель), зав. № 535 (изготовленный в декабре 2015 г.).

Вакуумная система течеискателя соединяется с системой или объектом, для которого проводится контроль герметичности или обнаружение места нарушения герметичности (далее - испытуемый объект). В зависимости от выбранного режима работы течеискателя производится откачка внутренней полости или заполнение пробным газом (по умолчанию - гелий) вакуумной системы течеискателя в совокупности с испытуемым объектом. Молекулы пробного газа, проникающие через места нарушения герметичности испытуемого объекта, попадают в масс-спектрометрический анализатор течеискателя (далее - анализатор), где ионизируются направленным потоком заряженных частиц от ионного источника. Ионизированные молекулы (далее - ионы) газа ускоряются в магнитном поле анализатора, перемещаясь по окружности, радиус которой зависит от относительной атомной массы иона газа, и фокусируются на ионном коллекторе (мишени), создавая ионный ток.

В корпусе течеискателя находятся масс-спектрометрический анализатор, настроенный на регистрацию ионов пробного газа, вакуумная система, электроника течеискателя и интерфейс оператора (жидкокристаллический дисплей). Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца (испытательный порт), расположенного на верхней панели корпуса течеискателя.

Пломбирование течеискателя не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер течеискателя в виде цифрового обозначения нанесен способом цифровой печати на маркировочную табличку течеискателя, расположенную на задней панели корпуса течеискателя. Общий вид течеискателя представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

Внешний вид. Течеискатель масс-спектрометрический гелиевый (ТИ1-50), http://oei-analitika.ru

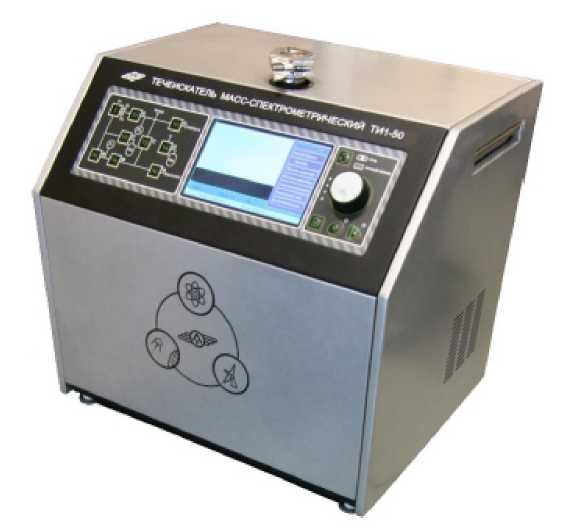

Рисунок 1 - Общий вид течеискателя ТИ1-50 модификации ТИ1-50-01

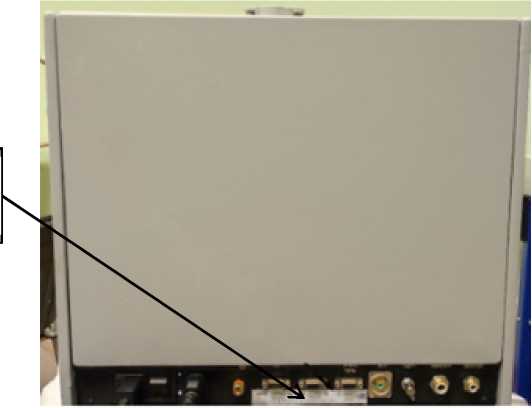

Место нанесения заводского номера и знака утверждения типа

Внешний вид. Течеискатель масс-спектрометрический гелиевый (ТИ1-50), http://oei-analitika.ru

Рисунок 2 - Место нанесения заводского номера

и знака утверждения типа на течеискатель ТИ1-50 модификации ТИ1-50-01


Таблица 5 -

Наименование

Обозначение

Количество

Течеискатель масс-спектрометрический гелиевый ТИ1-50

ТФИЯ.406239.024-01

1 шт.

Руководство по эксплуатации

ТФИЯ.406239.024 РЭ

1 экз.

Паспорт

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений потока газа в вакууме по входу течеискателя (при работе в режиме «прямоток»), Па^м3(1)

от 5^10-11 до 5406

Пределы   допускаемой   относительной   погрешности

измерений потока газа в вакууме по входу течеискателя (при работе в режиме «прямоток»), %

±30

(1) Производная единица величины потока газа в вакууме Па^м3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2024 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

220 ± 22

- частота переменного тока, Гц

50 ± 1

Потребляемая мощность, В^А, не более

500

Габаритные размеры, мм, не более:

- ширина

484

- длина

392

- высота

470

Масса, кг, не более

38

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +35

- относительная влажность, %, не более

80 (при температуре +25 °С)

- атмосферное давление, кПа

от 86 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Срок службы, лет

10
