Наименование

Обозначение

Количество

Примечание

Г азоанализатор

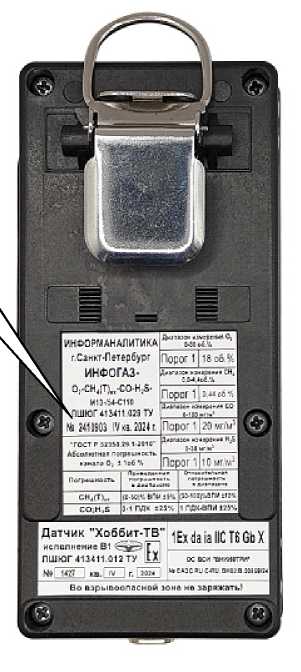

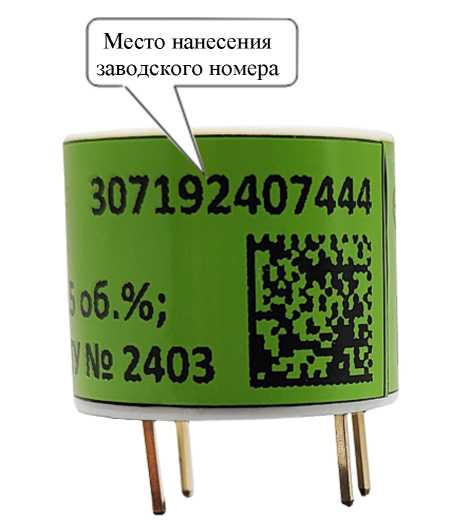

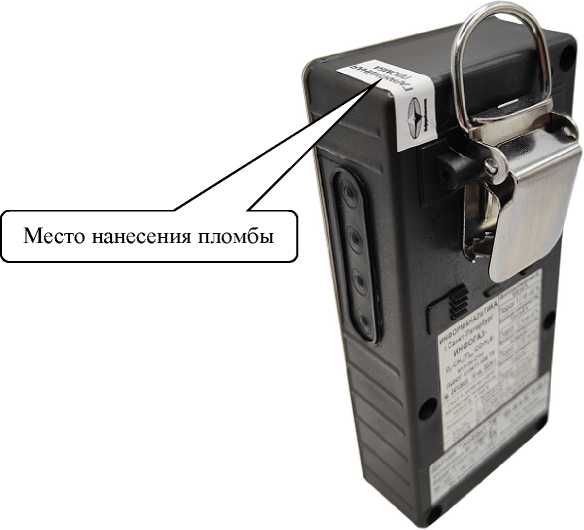

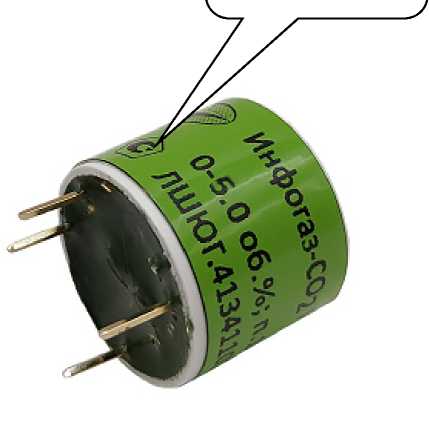

Инфогаз (исполнение И03 или исполнение И13)

1 шт.

Исполнение газоанализатора и НИН, входящие в состав, определяются при заказе

Кабель связи с компьютером

-

1 шт.

для исполнения И03

Зарядное устройство

-

1 шт.

для исполнения И13

Методика поверки

-

1 экз.

Руководство по эксплуатации

ЛШЮГ.413411.029 РЭ

1 экз.

Паспорт

ЛШЮГ.413411.029 ПС

1 экз.

газоанализаторов с термокаталитическими П

ИП

Определяемый компонент (измерительный канал)

Диапазон показаний ¹⁾ объемной доли определяемого компонента %

Диапазон измерений ¹⁾ объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

Метан (СН4)

от 0,00 до 4,40

от 0,00 до 2,64

±0,22

Пропан (С3Н8)

от 0,00 до 1,70

от 0,00 до 1,02

±0,09

Гексан (СбНы)

от 0,00 до 1,00

от 0,00 до 0,60

±0,05

Водород (Н2)

от 0,00 до 4,00

от 0,00 до 2,40

±0,20

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 98 до 104,6 кПа.

¹⁾ Диапазон измерений в единицах объемной доли определяемого компонента, %, соответствует диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 60 % НКПР. Диапазон показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

Определяемый компонент (измерительны й канал)

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основной погрешности

приведенной ¹⁾, %

относительно

й, %

Оксид углерода (СО)

от 0 до 120

от 0 до 20 включ.

±25

-

св. 20 до 100

-

±25

Сероводород

(H2S)

от 0,0 до 36,0

от 0,0 до 3,0 включ.

±25

-

св. 3,0 до 30,0

-

±25

Цианистый водород (HCN)

от 0,00 до 3,00

от 0,00 до 0,30

включ.

±25

-

св. 0,30 до 2,50

-

±25

Аммиак (NH3) (исполнение И13)

от 0 до 120

от 0 до 20 включ.

±25

-

св. 20 до 100

-

±25

Аммиак (NH3) (исполнение И03)

от 0 до 600

от 0 до 20 включ.

±25

-

св. 20 до 500

-

±25

Хлор (Ch)

от 0,0 до 12,0

от 0,0 до 1,0 включ.

±25

-

св. 1,0 до 10,0

-

±25

Хлористый водород (HCl)

от 0,0 до 24,0

от 0,0 до 5,0 включ.

±25

-

св. 5,0 до 20,0

-

±25

Фтористый водород (HF)

от 0,00 до 3,00

от 0,00 до 0,50

включ.

±25

-

св. 0,50 до 2,50

-

±25

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 98 до 104,6 кПа.

¹⁾ Погрешность приведена к верхней границе диапазона измерений, в котором нормирована приведенная погрешность.

Газоанализаторы, предназначенные для контроля вредных веществ в воздухе рабочей зоны, соответствуют Постановлению Правительства Российской Федерации от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 4.43, в нормальных условиях измерений.

Определяемый компонент (измерительный канал)

Диапазон показаний объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, %

Нределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

Кислород (О2)

от 0,0 до 36,0

от 0,0 до 30,0

±1

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 98 до 104,6 кПа.

Определяемый компонент (измерительный канал)

Диапазон показаний ¹⁾ объемной доли определяемого компонента, %

Диапазон измерений ²⁾ объемной доли определяемого компонента, %

Пределы допускаемой основной погрешности

абсолютной, объемная доля, %, или приведенной, %

относитель ной, %

Метан (СН4)

от 0,00 до 4,40

от 0,00 до 2,20

включ.

±0,22

(абсолютной)

-

св. 2,20 до 4,40

-

±10

Диоксид углерода (СО2)

от 0,00 до 6,00

от 0,00 до 0,50

включ.

±25

(приведенной ³⁾)

-

св. 0,50 до 5,00

-

±25

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 98 до 104,6 кПа.

• ¹⁾ Диапазон показаний в единицах объемной доли определяемого компонента (метан), %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

• ²⁾ Диапазон измерений в единицах объемной доли определяемого компонента (метан), %, соответствует диапазонам измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР включ., св. 50 до 100 % НКПР.

• ³⁾ Погрешность приведена к верхней границе диапазона измерений, в котором нормирована приведенная погрешность.

Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ 31610.20-1-2020.

Определяемый компонент (измерительный канал)

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основной погрешности

приведенной

¹⁾, %

относительно

й, %

Метан (СН4)

от 0 до 7700

от 0 до 900 включ.

±25

-

св. 900 до 7000

-

±25

Пропан (СзНб)

от 0 до 7700

от 0 до 900 включ.

±25

-

св. 900 до 7000

-

±25

Гексан (СбНы)

от 0 до 7700

от 0 до 900 включ.

±25

-

св. 900 до 7000

-

±25

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 98 до 104,6 кПа.

¹⁾ Погрешность приведена к верхней границе диапазона измерений, в котором нормирована приведенная погрешность.

Определяемый компонент (измерительный канал)

Диапазон показаний массовой концентрации определяемого компонента, мг/м³

Диапазон измерений массовой концентрации определяемого компонента, мг/м³

Пределы допускаемой основной погрешности

приведенной

¹⁾, %

относительно

й, %

Изобутилен

(1-С4Нз)

от 0 до 1200

от 0 до 100 включ.

±25

-

св. 100 до 1000

-

±25

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

• - диапазон атмосферного давления от 98 до 104,6 кПа.

¹⁾ Погрешность приведена к верхней границе диапазона измерений, в котором нормирована приведенная погрешность.

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Пределы     допускаемой     дополнительной     погрешности

газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10 °С от температуры при определении основной погрешности, в долях от пределов допускаемой основной погрешности

±1,0

Наименование характеристики

Значение

Пределы    допускаемой    дополнительной    погрешности

газоанализаторов от влияния изменения относительной влажности анализируемой среды, в диапазоне условий эксплуатации, на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемого изменения показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний по уровню 0,9 (Г0,9д), с, не более:

• - для термокаталитических ПИП и электрохимических ПИП на О2

• - для фотоионизационных ПИП и электрохимических ПИП (кроме

20

ПИП на HF, HCl и О2)

30

- для оптических ПИП и электрохимических ПИП на HF и HCl

120

Наименование характеристики

Значение

Время прогрева газоанализаторов, с, не более

60

Диапазон напряжения питания газоанализаторов (исполнение И03), В

от 3,6 до 5

Электропитание газоанализаторов (исполнение И13) осуществляется от литий-полимерного аккумулятора с напряжением, В

3,7±0,5

Время непрерывной работы газоанализаторов (исполнение И13) без подзарядки аккумуляторных батарей, ч, не менее:

- для газоанализаторов только с электрохимическими ПИП

16

- для остальных газоанализаторов

8

Габаритные размеры газоанализатора, мм, не более: исполнение И03

- длина

50

- диаметр

30

исполнение И13

- высота

150

- ширина

70

- длина

50

Масса газоанализатора, кг, не более:

- исполнение И03

0,05

- исполнение И13

0,3

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

от -40 до +40

- диапазон относительной влажности при температуре 30 °С (без конденсации), %

от 0 до 95

- диапазон атмосферного давления, кПа

от 86 до 108

- содержание неизмеряемых компонентов в анализируемой среде,

в соответствии с

не более

таблицей 10

Маркировка взрывозащиты датчика «Хоббит ТВ», входящего в состав газоанализатора:

- с термокаталитическими ПИП

1 Ex da ia ПС T6 Gb X

- с электрохимическими, оптическими и фотоионизационными ПИП

1 Ex ia ПС T6 Gb X

Степень защиты от внешних влияющих воздействий по ГОСТ 14254-

IP54 или

2015

IP68 (по запросу)

Определяемый компонент (измерительный канал)

Допускаемое содержание неизмеряемых компонентов¹⁾, не более

Оксид углерода (CO)

H2 - не допускается

Сероводород (H2S)

H2 - не допускается

Цианистый водород (HCN)

H2 - 0,5 % (об.), H2S - 6 мг/м³, SO2 - 1 мг/м³, NO₂ - 2,5 мг/м³, HCl - 9 мг/м³, CO - 50 мг/м³

Хлор (CI2)

H2S - 8 мг/м³, SO2 - 10 мг/м³, NH3 - 25 мг/м³, HCl - 3 мг/м³,

NO2 - не допускается

Хлористый водород (HCl)

H2S - 15 мг/м³, SO2 - 8 мг/м³, CI2 - 3 мг/м³, HF - 0,6 мг/м³

Фтористый водород (HF)

H2S и SO2 - не допускаются, Cl2 - 0,7 мг/м³, NO2 - 3 мг/м³, CO - 20 мг/м³, HCl - не допускается

¹⁾ Допускаемая дополнительная погрешность от влияния неизмеряемых компонентов -не более 0,5 ПДК определяемого компонента

Наименование характеристики

Значение

Средняя наработка до отказа, ч ¹⁾

15 000

Средний срок службы, лет ¹⁾

10

¹⁾ Без учета срока службы НИИ и аккумулятора.
