Номер по Госреестру СИ: 95759-25
95759-25 Газоанализаторы
(МС3030)
Назначение средства измерений:
Газоанализаторы МС3030 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли определяемых компонентов в отходящих, технологических и хвостовых газах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Общие сведения
Дата публикации - 01.07.2025
Срок свидетельства - 27.06.2030
Номер записи - b79c0765-caad-6df9-3700-407cf983595b
ID в реестре СИ - 1426366
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МС3032,
Производитель
Изготовитель - Общество с ограниченной ответственностью «МС СЕРВИС»
Страна - РОССИЯ
Населенный пункт - 420095, Республика Татарстан, г. Казань, тер. Химград, д. 134, к. 80
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1298 от 2025.06.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Газоанализаторы (МС3030)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «МС СЕРВИС»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95759-25 27.06.2030 |
Газоанализаторы, МС3030 Общество с ограниченной ответственностью «МС СЕРВИС» (РОССИЯ 420095, Республика Татарстан, г. Казань, тер. Химград, д. 134, к. 80) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Газоанализаторы (МС3030)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Газоанализаторы (МС3030)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО) и имеют защиту ПО от преднамеренных или непреднамеренных изменений.
ПО выполняет следующие функции:
-
- отображение результатов измерения;
-
- регулировка диапазонов аналоговых выходов;
-
- изменение настроек экрана;
-
- изменение режима анализа;
-
- сохранение данных измерений в файл;
-
- настройка автоматической калибровки нуля;
- настройка релейных элементов управления;
- выполнение калибровки;
- корректировка существующих калибровок.
Уровень защиты встроенного ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Газоанализатор МС3030 | ||
|
Идентификационное наименование ПО |
Модификация |
Модификация |
|
МС3031 |
МС3032 | |
|
Номер версии (идентификационный номер) ПО: | ||
|
- модификация МС3031 |
32.41 3R | |
|
- модификация МС3032 |
32.41 4R | |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | |
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку, располагающуюся на передней панели, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.3 «Принцип работы газоанализатора» документа «Газоанализаторы МС3030 модификации МС3031. Руководство по эксплуатации» и разделе 1.02 «Принцип работы» документа «Газоанализаторы МС3030 модификации МС3032. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
ТУ 26.51.53.110-001-86414780-2024 «Газоанализаторы МС3030. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МС СЕРВИС» (OOO «МС СЕРВИС») ИНН 7724660773
Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044 Телефон: +74952349908
E-mail: info@ms-service.su
Изготовитель
Общество с ограниченной ответственностью «МС СЕРВИС» (OOO «МС СЕРВИС») ИНН 7724660773Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044
Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, тер. Химград, д. 134, к. 80
Телефон: +7495234990
E-mail: info@ms-service.su
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «МС СЕРВИС» (OOO «МС СЕРВИС») ИНН 7724660773Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044 Телефон: +74952349908
E-mail: info@ms-service.su
Принцип действия газоанализаторов - спектрофотометрический и основан на избирательном поглощении монохроматического света в ближней инфракрасной, видимой и ультрафиолетовой областях спектра молекулами определяемого компонента. Через газовую смесь, состоящую из одного или нескольких определяемых компонентов, проходит световой поток, который избирательно поглощается и измеряется в спектрофотометре. Полученные спектры анализируются в непрерывном режиме и вычисляются концентрации определяемого компонента.
В состав газоанализаторов входят: источник света, спектрофотометр, панель оператора, плата ввода-вывода, терморегулятор с обогревателем, вентилятор, автоматические выключатели, опционально газоанализаторы оснащаются HART, RS-485, TCP/IP модулем.
Газоанализаторы являются стационарными одно- или многоканальными приборами непрерывного действия и выпускаются в двух модификациях - МС3031, МС3032.
Газоанализаторы модификации МС3031 состоят из измерительного блока и проточной кюветы, оснащенной зондом-влагоуловителем, используемым при анализе содержания H2S, SO2, COS и CS2. Зонд-влагоуловитель монтируется в технологический трубопровод и непрерывно отбирает пробу на анализ. Проба подается в измерительную головку с помощью эжектора. Физическое измерение осуществляется внутри головки зонда-влагоуловителя, минимизируя время на перенос пробы. Одной из функций зонда-влагоуловителя является удаление из пробы захваченных паров серы. Под действием пара в зонде-влагоуловителе поддерживается температура на уровне, когда пары элементарной серы в отбираемой пробе конденсируются и стекают обратно в технологический трубопровод.
В газоанализаторе модификации МС3032 поток анализируемого газа проходит через проточную ячейку. Проточная ячейка - это элемент, в котором молекулы анализируемой пробы взаимодействуют со светом. Проба газа непрерывно протекает через проточную ячейку. По оптоволоконному кабелю (присоединенному к ячейке через коллиматор) подается сигнал света от источника. Пройдя через пробу, свет, также по оптическому кабелю, подается к спектрофотометру, расположенному в корпусе газоанализатора.
Газоанализаторы модификации МС3032 состоят из измерительного блока, проточной кюветы.
Анализируемая газовая смесь может содержать один или несколько определяемых компонентов, газоанализаторы обеспечивают раздельное определение сероводорода и меркаптанов, а также сероводорода и диоксида серы при их совместном присутствии.
Выходными сигналами газоанализаторов являются:
- унифицированный аналоговый выходной сигнал от 4 до 20 мА в диапазоне измерений;
-
- блок выходного реле - 2 канала;
-
- цифровой сигнал HART, RS-485, TCP/IP.
Общий вид газоанализаторов приведен на рисунках 1-2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Заводской номер газоанализаторов наносится на идентификационную табличку (рисунок 3), закрепленную на корпусе газоанализаторов, в местах, указанных на рисунках 1-2, и имеет цифровой формат. Способ нанесения маркировки - при помощи печати на идентификационную табличку, наклеенную на корпус газоанализатора.

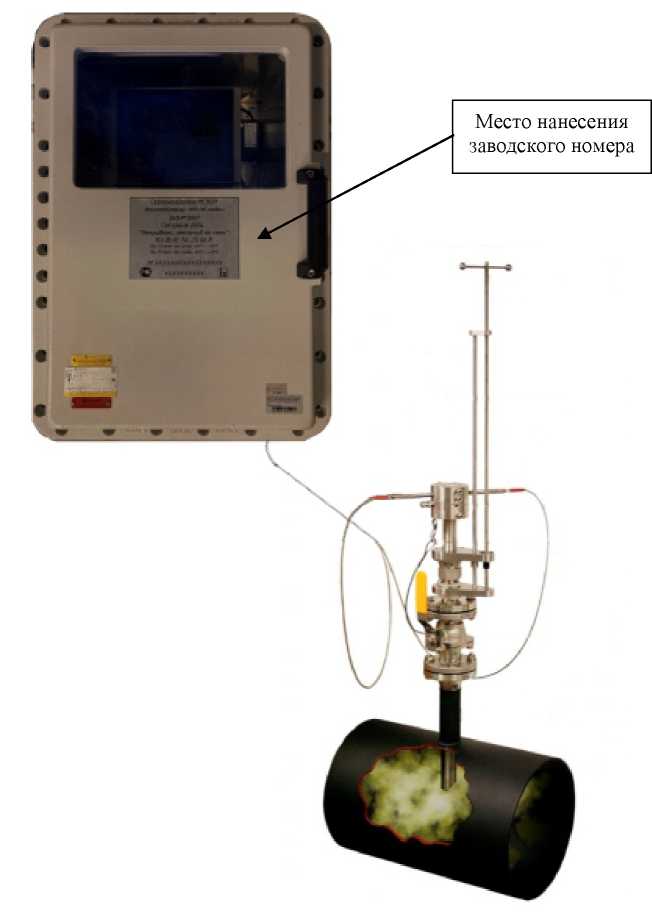

Рисунок 1 - Общий вид газоанализаторов МС3030 модификации МС3031
Место нанесения заводского номера
5>
- к
'л
Г/

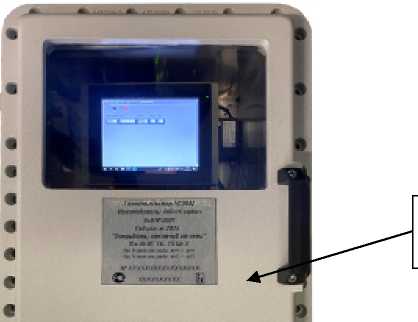

Рисунок 2 - Общий вид газоанализаторов МС3030 модификации МС3032
Газоанолизатор МСЗОЗО мод. МС3031 И32 omob итель: ООО« МС сервис » Зав.№:0002
Год изг-я: 2024 “Открывать, отключив от сети" lExdbUC Т6. ..Т5 Gb X
При Т5 темп. окр. среды: -60‘С + *60"С При Тб темп. акр. среды: -6О*С +
№ххххххххххххххххх © ■,<Ь; хххххххххх ЦхРисунок 3 - Идентификационная табличка
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 4, показатели надежности - в таблице 5.
Таблица 2 - Метрологические характеристики газоанализаторов
|
Модификация газоанализаторов |
Определяемый компонент |
Диапазон измерений объемной доли, |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности, у, % | |
|
млн-1 |
% | |||
|
МС3032 |
Сероводород (H2S) |
от 0 до 10 |
- |
± 8 |
|
от 0 до 20 |
- |
± 8 | ||
|
от 0 до 100 |
- |
± 6 | ||
|
от 0 до 1000 |
- |
± 6 | ||
|
- |
от 0 до 1 |
± 4 | ||
|
- |
от 0 до 10 |
± 4 | ||
|
- |
от 0 до 100 |
± 4 | ||
|
Метилмер каптан (CH4S) |
от 0 до 50 |
- |
± 15 | |
|
от 0 до 100 |
- |
± 15 | ||
|
от 0 до 1000 |
- |
± 10 | ||
|
- |
от 0 до 1 |
± 6 | ||
|
Этилмер каптан (C2H6S) |
от 0 до 50 |
- |
± 15 | |
|
от 0 до 100 |
- |
± 15 | ||
|
от 0 до 1000 |
- |
± 10 | ||
|
- |
от 0 до 1 |
± 6 | ||
|
Пропилмеркаптан (C3H8S) |
от 0 до 50 |
- |
± 15 | |
|
Бутилмеркаптан (C4H10S) |
от 0 до 50 |
- |
± 15 | |
|
Модификация газоанализаторов |
Определяемый компонент |
Диапазон измерений объемной доли, |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности, у, % | |
|
млн-1 |
% | |||
|
МС3032 |
Диоксид серы (SO) |
от 0 до 20 |
- |
± 8 |
|
от 0 до 100 |
- |
± 8 | ||
|
от 0 до 1000 |
- |
± 8 | ||
|
- |
от 0 до 1 |
± 4 | ||
|
- |
от 0 до 20 |
± 4 | ||
|
Сероокись углерода (COS) |
от 0 до 300 |
- |
±15 | |
|
от 0 до 1000 |
- |
±10 | ||
|
- |
от 0 до 1 |
± 6 | ||
|
Сероуглерод (CS2) |
от 0 до 200 |
- |
±15 | |
|
от 0 до 2000 |
- |
±10 | ||
|
- |
от 0 до 1 |
± 6 | ||
|
Хлор (CI2) |
от 0 до 300 |
- |
±15 | |
|
от 0 до 1000 |
- |
±10 | ||
|
- |
от 0 до 1 |
± 8 | ||
|
- |
от 0 до 50 |
± 5 | ||
|
Аммиак (NH3) |
от 0 до 10 |
- |
±15 | |
|
от 0 до 300 |
- |
± 8 | ||
|
от 0 до 1000 |
- |
± 8 | ||
|
- |
от 0 до 1 |
± 6 | ||
|
- |
от 0 до 50 |
± 4 | ||
|
МС3031 |
Сероводород (H2S) |
- |
от 0 до 2 |
± 4 |
|
- |
от 0 до 10 |
± 4 | ||
|
Диоксид серы (SO) |
- |
от 0 до 1 |
± 4 | |
|
- |
от 0 до 10 |
± 4 | ||
|
Сероокись углерода (COS) |
от 0 до 2000 |
- |
± 10 | |
|
- |
от 0 до 1 |
± 6 | ||
|
Сероуглерод (CS2) |
от 0 до 2000 |
- |
± 10 | |
|
- |
от 0 до 1 |
± 6 | ||
|
Примечания:
| ||||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел времени установления показаний, То,9, мин |
4 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
230±10 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Габаритные размеры (Д х Ш х В), мм, не более: - измерительный блок |
400х700х900 |
|
- проточная кювета (для модификации МС3031) |
300х300х1800 |
|
- проточная кювета (для модификации МС3032) |
100x700x100 |
|
Масса, кг, не более: - измерительный блок |
150 |
|
- проточная кювета (для модификации МС3031) |
50 |
|
- проточная кювета (для модификации МС3032) |
10 |
|
Маркировка взрывозащиты |
1Ex db IIC Т6...Т5 Gb X |
|
Степень защиты оболочками по ГОСТ 14254-2015, не ниже |
IP65 |
|
Условия эксплуатации газоанализаторов: | |
|
- температура окружающего воздуха, °С |
при Т5: от -60 до +60 |
|
- относительная влажность воздуха, % |
при Т6 от -60 до +40 от 30 до 80 |
|
- атмосферное давление, кПа |
от 86 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
24 000 |
