Номер по Госреестру СИ: 95741-25
95741-25 Приборы многофункциональные для измерений параметров жидких металлов портативные
(MAGPORT-IV)

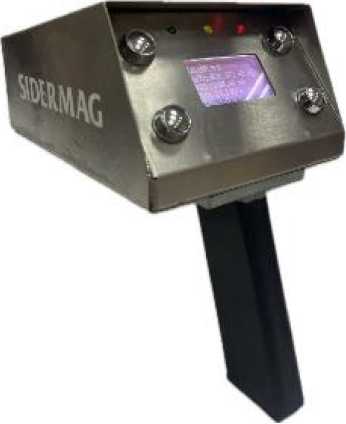

Внешний вид.
Приборы многофункциональные для измерений параметров жидких металлов портативные
Рисунок № 1
Внешний вид.
Приборы многофункциональные для измерений параметров жидких металлов портативные
Рисунок № 2
Общие сведения
Дата публикации - 03.07.2025
Срок свидетельства - 26.06.2030
Номер записи - c84051b4-0097-0597-ea3f-398b9ca26004
ID в реестре СИ - 1426384
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MAGPORT-IV,
Производитель
Изготовитель - Общество с ограниченной ответственностью «СИДЕРМАГ»
Страна - РОССИЯ
Населенный пункт - 620135, Свердловская обл., г. Екатеринбург, Совхозная ул., стр. 20а, оф. 14
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1242 от 2025.06.23 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Приборы многофункциональные для измерений параметров жидких металлов портативные (MAGPORT-IV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «СИДЕРМАГ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95741-25 26.06.2030 |
Приборы многофункциональные для измерений параметров жидких металлов портативные, MAGPORT-IV Общество с ограниченной ответственностью «СИДЕРМАГ» (РОССИЯ 620135, Свердловская обл., г. Екатеринбург, Совхозная ул., стр. 20а, оф. 14) |
ОТ МП |
2 года |
|
96795-25 01.11.2030 |
Приборы многофункциональные для измерений параметров жидких металлов портативные, Magport-mini Общество с ограниченной ответственностью «СИДЕРМАГ» (РОССИЯ 620135, Свердловская обл., г. Екатеринбург, Совхозная ул., стр. 20а, оф. 14) |
ОТ МП |
2 года |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Приборы многофункциональные для измерений параметров жидких металлов портативные (MAGPORT-IV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Приборы многофункциональные для измерений параметров жидких металлов портативные (MAGPORT-IV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенного метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память приборов в процессе производства и недоступно для несанкционированной внешней модификации. ПО предназначено для расчета измеренных значений в режиме реального времени и их архивирования в памяти прибора, а также для настройки прибора.
Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.6 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 Руководства по эксплуатации 26.51.53-051-88172074РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.53-051-88172074-2024. Приборы многофункциональные для измерений параметров жидких металлов портативные MAGPORT-IV. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «СИДЕРМАГ» (ООО «СИДЕРМАГ») ИНН 6658324220
Юридический адрес: 620135, Свердловская обл., г. Екатеринбург, Совхозная ул., стр. 20а, оф. 14
Телефон: +7 343 300 93 26
E-mail: info@sidermag.ru
Web-сайт: https://www.sidermag.ru
Изготовитель
Общество с ограниченной ответственностью «СИДЕРМАГ» (ООО «СИДЕРМАГ») ИНН 6658324220Адрес: 620135, Свердловская обл., г. Екатеринбург, Совхозная ул., стр. 20а, оф. 14 Телефон: +7 343 300 93 26
E-mail: info@sidermag.ru
Web-сайт: https://www.sidermag.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ-РОСТЕСТ»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «СИДЕРМАГ» (ООО «СИДЕРМАГ») ИНН 6658324220Юридический адрес: 620135, Свердловская обл., г. Екатеринбург, Совхозная ул., стр. 20а, оф. 14
Телефон: +7 343 300 93 26
E-mail: info@sidermag.ru
Web-сайт: https://www.sidermag.ru
Приборы относятся к вторичным преобразователям температуры. Принцип действия приборов состоит в следующем: подаваемые на измерительный вход прибора первичные сигналы термо-ЭДС (ТЭДС) от термоэлектрических преобразователей и ЭДС кислородных зондов преобразовываются в цифровую форму и при помощи микропроцессора пересчитываются в температуру и прочие рассчитываемые параметры и выводятся на дисплей прибора. По измеренным значениям термо-ЭДС ТП и ЭДС, генерируемой различными зондами, приборы расчетным путем определяют активность (содержание) кислорода и содержание углерода, а также расчет добавления алюминия в расплавах металлов.
Приборы относятся к портативным устройствам и конструктивно выполнены в прочном металлическом корпусе с рукояткой. На лицевой панели корпуса расположен жидко-кристаллический дисплей для отображения результатов измерений и настройки прибора, четыре клавиши управления прибором и три сигнальных светодиода для отображения состояния измерений. На боковой панели корпуса расположен разъем для зарядки аккумулятора, разъем для подключения прибора компьютеру и разъем для карты памяти. На нижней панели расположены клеммы для подключения измерительных зондов. На задней панели корпуса расположена антенна для связи с табло-индикатором, на которое могут быть выведены результаты измерений.
Внутри корпуса прибора находятся платы микропроцессора, дисплея, интерфейса связи для передачи измеренных данных и приема измеряемых данных от внешних зондов. Внутри рукоятки находится аккумуляторная батарея.
Внешний вид приборов с указанием места нанесения заводского номера и пломбировки представлен на рисунке 1.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на боковую панель корпуса прибора методом гравировки на металлической информационной табличке. Нанесение знака поверки на прибор не предусмотрено. Пломбирование прибора
от несанкционированного доступа производится при помощи наклейки, разрывающейся при попытке вскрыть прибор.
Место нанесения заводского номера
_
место пломбирования
Рисунок 1 - Внешний вид приборов многофункциональных для измерений параметров жидких металлов портативных MAGPORT-IV
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений ТЭДС ТП в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C:
|
от +800 до +1820 от +600 до +1765 от +600 до +1765 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от +18 °С до +28 °С включ., °С |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от 0 °С до +18 °С не включ. и св. +28 °С до +50 °С, °С |
±2,0 |
|
Диапазон измерений ЭДС, мВ |
от -500 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±1,0 |
|
Единица младшего разряда индикации измерений, °С (мВ) |
0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
5 |
|
Габаритные размеры корпуса прибора, мм |
265x210x140 |
|
Масса прибора, кг, не более |
2,2 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 80 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
10 |
