Сведения о средстве измерений: 95705-25 Антенна рупорная измерительная

Номер по Госреестру СИ: 95705-25
95705-25 Антенна рупорная измерительная
(EMCO 3115)

Назначение средства измерений:
Антенна рупорная измерительная EMCO 3115 (далее - антенна EMCO 3115) предназначена для преобразования плотности потока энергии (далее -  1111Э) электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений 1111Э, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с 1П1Э.

сертификация программного обеспечения

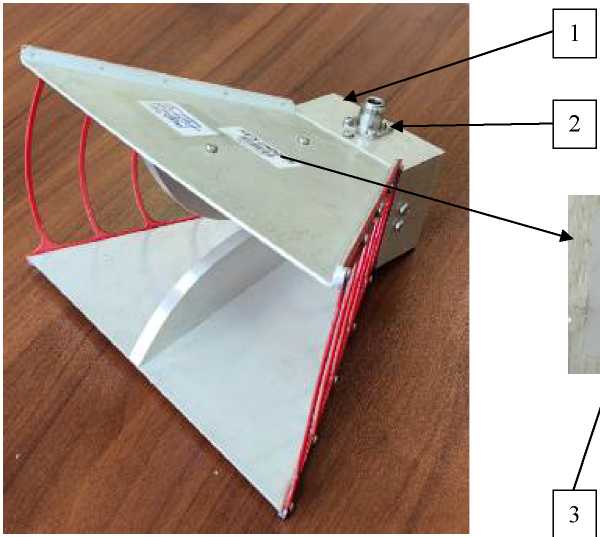

Внешний вид. Антенна рупорная измерительная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенна рупорная измерительная
Рисунок № 1

Общие сведения

Дата публикации - 30.06.2025
Срок свидетельства -
Номер записи - 2dce41a7-d563-7fd8-8bb7-d191036d1e3b
ID в реестре СИ - 1426420
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма «An ESCO Technologies Company ETS-LINDGREN»
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - 1301 Arrow Point Drive, Cedar Park, Texas 78613
Уведомление о начале осуществления предпринимательской деятельности -

Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1228 от 2025.06.19 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Антенна рупорная измерительная (EMCO 3115)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма «An ESCO Technologies Company ETS-LINDGREN»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95705-25

Антенна рупорная измерительная, EMCO 3115
Фирма «An ESCO Technologies Company ETS-LINDGREN» (СОЕДИНЕННЫЕ ШТАТЫ 1301 Arrow Point Drive, Cedar Park, Texas 78613)
ОТ
МП
2 года

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Антенна рупорная измерительная (EMCO 3115)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Антенна рупорная измерительная (EMCO 3115)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист документа ЕМСО 3115.00143121 РЭ «Антенна рупорная измерительная EMCO 3115. Руководство по эксплуатации типографским способом и на шильдик на корпусе антенны EMCO 3115 в виде этикетки, выполненной типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 7 «Порядок работы» документа ЕМСО 3115.00143121 РЭ «Антенна рупорная измерительная EMCO 3115. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот 0,3 до 178,4 ГГц».

Правообладатель

Фирма «An ESCO Technologies Company ETS-Lindgren», США

Юридический адрес: 1301 Arrow Point Drive, Cedar Park, Texas 78613

Изготовитель

Фирма «An ESCO Technologies Company ETS-Lindgren», США
Адрес: 1301 Arrow Point Drive, Cedar Park, Texas 78613

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Правообладатель

Фирма «An ESCO Technologies Company ETS-Lindgren», США
Юридический адрес: 1301 Arrow Point Drive, Cedar Park, Texas 78613

1ринцип действия антенны EMCO 3115 основан на преобразовании 11Э электромагнитного поля в соответствующую ей высокочастотную мощность в коаксиальном тракте, передаваемую на СВЧ выход антенны EMCO 3115, подключаемого к измерительному приемному устройству.

Антенна ЕМСО 3115 состоит из плавно расширяющегося двухгребневого волноводного перехода с излучающим раскрывом прямоугольного сечения и волноводно-коаксиального перехода.

Общий вид антенны EMCO 3115 приведён на рисунке 1.

Место нанесения знака утверждения типа представлено на рисунке 1.

Место нанесения серийного номера 00143121, расположенного на этикетке/шильдике, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 1.

Возможное место нанесения знака поверки представлено на рисунке 1.

Схема пломбировки антенны EMCO 3115 от несанкционированного доступа представлена на рисунке 1.

Внешний вид. Антенна рупорная измерительная (EMCO 3115), http://oei-analitika.ru
WS-LINDGREN
  • 1 - волноводно-коаксиальный переход;

  • 2 - место пломбировки от несанкционированного доступа;

  • 3 - место нанесения знака утверждения типа;

  • 4 - место нанесения серийного номера;

  • 5 - возможное место нанесения знака поверки

Рисунок 1 - Общий вид антенны EMCO 3115 с местами нанесения знака утверждения типа, знака поверки, серийного номера и местом пломбировки от несанкционированного доступа


Таблица 3 - Комплектность антенны EMCO 3115

Наименование

Обозначение

Количество

Антенна рупорная измерительная ЕМСО 3115, серийный № 00143121

-

1 шт.

Руководство по эксплуатации

ЕМСО 3115.00143121 РЭ

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, ГГ ц

от 0,75 до 18,00 включ.

Коэффициент стоячей волны по напряжению (КСВН), не более

2,5

Диапазон коэффициента усиления, дБ

от 2,0 до 17,0 включ.

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

±1,5

Уровень сигнала ортогональной поляризации относительно уровня сигнала основной поляризации на выходе антенны, дБ, не более

-20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Тип присоединительного ВЧ разъема

N-тип (розетка)

Габаритные размеры, мм, не более

длина

279

ширина

244

высота

159

Масса, кг, не более

1,2

Условия применения:

температура окружающего воздуха, °С

от +15 до +35

атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7 (от 630 до 800)

относительная влажность воздуха, %,

от 30 до 80
