Номер по Госреестру СИ: 95987-25
95987-25 Трансформаторы тока встроенные
(ТВГ-110)
Назначение средства измерений:
Трансформаторы тока встроенные ТВГ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Общие сведения
Дата публикации - 28.07.2025
Срок свидетельства -
Номер записи - ff14dfeb-6095-c74a-357b-1536e96e7425
ID в реестре СИ - 1426444
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ТВГ-110,
Производитель
Изготовитель - Закрытое акционерное общество «Энергомаш (Екатеринбург) -Уралэлектротяжмаш»
Страна - РОССИЯ
Населенный пункт - 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 15
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1242 дн.
Приказы РСТ, где упоминается данный тип СИ
№1506 от 2025.07.25 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока встроенные (ТВГ-110)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество «Энергомаш (Екатеринбург) -Уралэлектротяжмаш»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95987-25 |
Трансформаторы тока встроенные, ТВГ-110 Закрытое акционерное общество «Энергомаш (Екатеринбург) -Уралэлектротяжмаш» (РОССИЯ 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22) |
ОТ |
4 года |
|
97523-26 |
Трансформаторы тока, ТРГ-220 IV Закрытое акционерное общество «Энергомаш (Екатеринбург) -Уралэлектротяжмаш» (РОССИЯ 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22) |
ОТ |
8 лет |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Трансформаторы тока встроенные (ТВГ-110)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 15 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Трансформаторы тока встроенные (ТВГ-110)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательЗакрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)
Юридический адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Изготовитель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)Адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Закрытое акционерное общество «Энергомаш (Екатеринбург) - Уралэлектротяжмаш» (ЗАО «Энергомаш (Екатеринбург) - Уралэлектротяжмаш»)Юридический адрес: 620017, г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: +7 (343) 324-56-32
E-mail: secretary@uetm.ru
Web-сайт: www.uetm.ru
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВГ-110 зав. № 3364-10, 3365-10, 3366-10, 3463-10, 3464-10, 3465-10, А1538-9, А1539-9, А1540-9, А1559-9, А1560-9, А1561-9, А513-8, А514-8, А515-8.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде буквенно-цифрового или цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

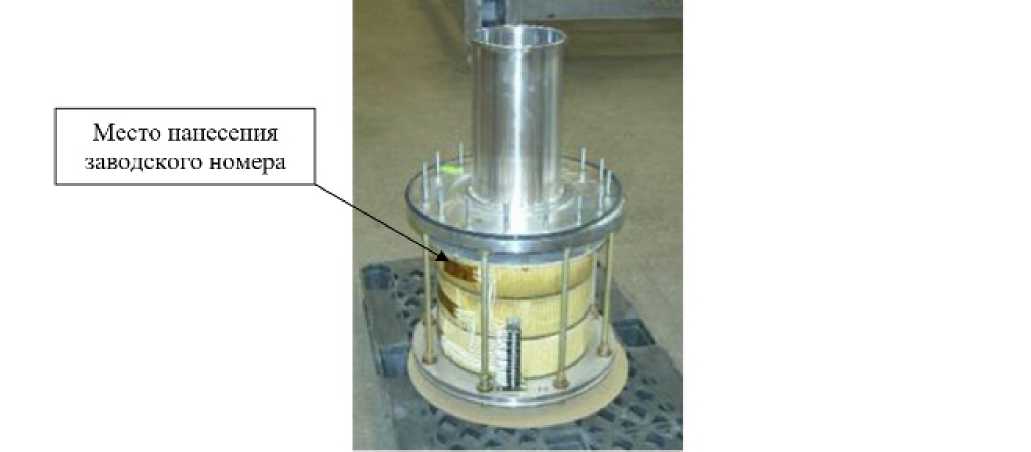

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3364-10, 3365-10, 3366-10, 3463-10, 3464-10, 3465-10 | |
|
Номинальный первичный ток 11ном, А |
400 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
10 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
А1538-9, А1539-9, А1540-9, А1559-9, А1560-9, А1561-9 | |
|
Номинальный первичный ток 11ном, А |
500 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
20 |
Таблица 1.3 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
А513-8, А514-8, А515-8 | |
|
Номинальный первичный ток 11ном, А |
500 |
|
Номинальный вторичный ток Ъном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1ТА |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +55 |
