Сведения о средстве измерений: 96042-25 Рефлектометры оптические

Номер по Госреестру СИ: 96042-25
96042-25 Рефлектометры оптические
(TRFTS510)

Назначение средства измерений:
Рефлектометры оптические TRFTS510 (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.

сертификация программного обеспечения

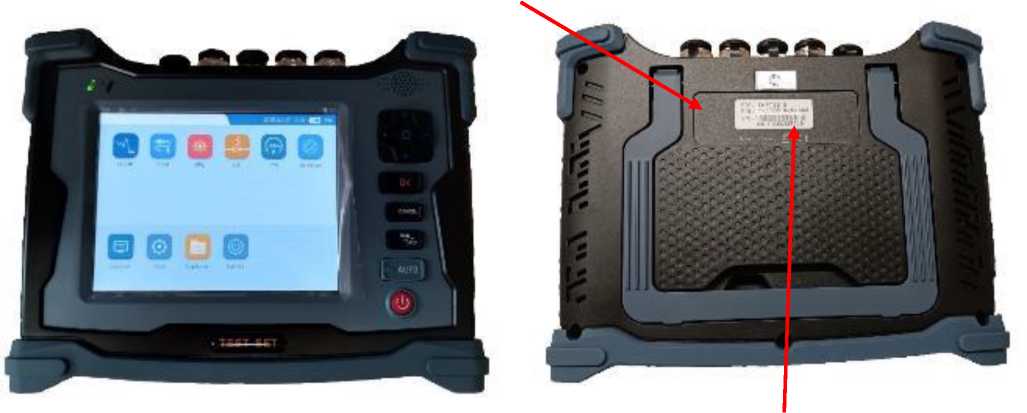

Внешний вид. Рефлектометры оптические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Рефлектометры оптические
Рисунок № 1

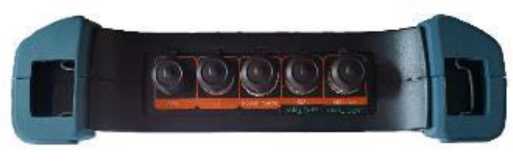

Внешний вид. Рефлектометры оптические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Рефлектометры оптические
Рисунок № 2

Общие сведения

Дата публикации - 06.08.2025
Срок свидетельства - 05.08.2030
Номер записи - 0f4f4d62-0ae1-7610-a3dd-c0ae1f031a1a
ID в реестре СИ - 1426471
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификация TRFTS510-N-ac-123M, модификация TRFTS510-N-ac, модификация TRFTS510-M-ac, модификация TRFTS510-L-ac, модификация TRFTS510-H-ace, модификация TRFTS510-H-acd, модификация TRFTS510-H-abcd, мод. JW3216C,

Производитель

Изготовитель - OPWILL Technologies (BEIJING) CO., LTD
Страна - КИТАЙ
Населенный пункт - RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 74
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 30
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1601 от 2025.08.05 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Рефлектометры оптические (TRFTS510)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений OPWILL Technologies (BEIJING) CO., LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96042-25
05.08.2030
Рефлектометры оптические, TRFTS510
OPWILL Technologies (BEIJING) CO., LTD (КИТАЙ RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085)
ОТ
МП
1 год
96357-25
05.09.2030
Платформы измерительные, TRMTS1000
OPWILL Technologies (BEIJING) CO., LTD (КИТАЙ RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085)
ОТ
МП
2 года

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Рефлектометры оптические (TRFTS510)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КИА"
(РОСС RU.0001.310033)
  • модификация TRFTS510-N-ac-123M
  • модификация TRFTS510-H-acd
  • модификация TRFTS510-L-ac
  • модификация TRFTS510-H-abcd
  • модификация TRFTS510-H-ace
  • модификация TRFTS510-M-ac
  • модификация TRFTS510-N-ac
  • мод. JW3216C
  • модификация TRFTS510-H-acd-1234M
  • TRFTS510-H-acd-123
  • 74 3 74 0 0 74 74 0

    Стоимость поверки Рефлектометры оптические (TRFTS510)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. ПО выполняет функции установки параметров измерений, сбора и отображения измерительной информации на экране рефлектометра. Специализированное ПО является метрологически значимым. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Идентификационные данные ПО приведены в таблице 2.

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

    аблица 2 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    OTDR

    Номер версии (идентификационный номер) ПО

    1.0.X.XX


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель рефлектометра в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    изложены в разделе 2 «Работа с рефлектометром» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 6.08.2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;

    Стандарт предприятия OPWILL Technologies (BEIJING) CO., LTD, Китай.

    Правообладатель

    OPWILL Technologies (BEIJING) CO., LTD, Китай

    Адрес: RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085, Китай

    Изготовитель


    OPWILL Technologies (BEIJING) CO., LTD, Китай
    Адрес: RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085, Китай

    Испытательный центр

    Общество с ограниченной ответственностью «Координационно-информационное агентство»
    (ООО «КИА»)
    Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11

    Правообладатель


    OPWILL Technologies (BEIJING) CO., LTD, Китай
    Адрес: RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085, Китай

    В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения. Режимы измерителя мощности и источника оптического излучения реализованы при наличии соответствующих опций.

    Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.

    Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналого- цифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, 5,6-дюймовый сенсорный TFT-экран и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы. На левой боковой панели размещены два USB порта типа A, порт RJ45 (Ethernet 10/100M Base-T). Заводские номера наносятся на заднюю панель рефлектометров в форме информационной таблички, содержащей заводской номер в цифровом формате методом наклеивания.

    Рефлектометры выпускаются в различных модификациях TRFTS510-M-ac, TRFTS510-H-ac, TRFTS510-N-ac, TRFTS510-L-ac, TRFTS510-H-acd, TRFTS510-H-abcd, TRFTS510-H -ace, TRFTS510-H-abce, отличающихся рабочими длинами волн и динамическими диапазонами измерений ослабления. Расшифровка буквенных обозначений модификаций приведена в таблице 1

    Таблица 1

    Обозначение

    Определяемая характеристика

    Значение

    M

    Динамический диапазон измерений ослабления

    42 - 43 дБ

    H

    38 - 40 дБ

    N

    34 - 35 дБ

    L

    30 - 32 дБ

    a

    Длина волны

    1310 нм

    b

    1490 нм

    c

    1550 нм

    d

    1625 нм

    e

    1650 нм

    Внешний вид рефлектометра, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.

    Место нанесения знака утверждения типа

    Внешний вид. Рефлектометры оптические (TRFTS510), http://oei-analitika.ru

    Место нанесения заводского номера

    Внешний вид задней панели

    Внешний вид лицевой панели

    Внешний вид. Рефлектометры оптические (TRFTS510), http://oei-analitika.ru

    Внешний вид верхней панели

    Рисунок 1 - Внешний вид рефлектометра


    аблица 7 -

    Наименование

    Обозначение

    Количество, шт.

    Рефлектометр оптический

    TRFTS510

    1

    Комплект принадлежностей

    -

    1

    Руководство по эксплуатации, совмещенное с паспортом

    -

    1


    Таблица 3 - Метрологические характеристики для всех модификаций в режиме измерителя мощности оптического излучения (при наличии данной опции)

    Наименование характеристики

    Значение

    Длины   волн   измерителя    мощности,

    отображаемые на индикаторе, нм

    850/1300/1310/1490/1550/1625

    Длины   волн   калибровки   измерителя

    мощности, нм

    850/1310/1550/1625

    Диапазон   измерений   уровня   средней

    мощности оптического излучения на длинах волн калибровки, дБм

    от -50 до +10

    Пределы      допускаемой       основной

    относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ1)

    • - на длине волны 850 нм

    • - на длинах волн 1310 нм, 1550 нм, 1625 нм

    ±1,0

    ±0,5

    |( при нормальных условиях применения

    Таблица 4 - Метрологические характеристики для всех модификаций в режиме источника оптического излучения (при наличии данной опции)

    Наименование характеристики

    Значение

    Длина волны излучения источника, нм

    1550

    Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм1), не менее

    -4,0

    |( дБм означает дБ относительно 1 мВт

    аблица 5 - Метрологические характеристики в режиме рефлектометра

    Наименование характеристики

    Значение

    TRFTS510-

    M-ac

    TRFTS510-

    H-ac

    TRFTS510-

    N-ac

    TRFTS510-L-

    ac

    TRFTS510-

    H-ace

    TRFTS510-

    H-acd

    TRFTS510-H-abce

    TRFTS510-H-abcd

    Длины волн, нм

    1310/1550

    1310/1550/

    1625

    1310/1490/

    1550

    1310/1490/

    1550/1625

    Динамический диапазон измерений ослабления (при максимальной длительности импульса, времени усреднения 3 мин, по уровню SNR=1), дБ, не менее

    43/42

    40/39

    35/34

    32/30

    40/39

    40/39/38

    40/37/39

    40/37/39/38

    Значение мертвой зоны, м, не более:

    - при измерении положения неоднородности при измерении ослабления

    0,8

    3

    0,8

    4

    0,8

    3

    Диапазон измерений длины, м

    от 60 до 240 000

    Пределы допускаемой абсолютной погрешности измерений длины1), м

    ± (0,75+ 6счит2)+540-5Т3))

    • 1) при нормальных условиях применения;

    • 2) бсчит - дискретность считывания на выбранном пределе шкалы расстояний, м;

    • 3) L - расстояние, м

    аблица 6 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение постоянного тока, В

    15±1

    Габаритные размеры (длина х ширина х высота), мм, не более

    220 х 175 х 60

    Масса, кг, не более

    1,1

    Условия применения:

    • - нормальные:

    • - температура окружающей среды, °С

    • - относительная влажность без конденсации, %

    • - рабочие:

    • - температура окружающей среды, °С

    • - относительная влажность без конденсации, %, не более

    от +15 до +35

    от 45 до 80

    от -10 до +50

    95
