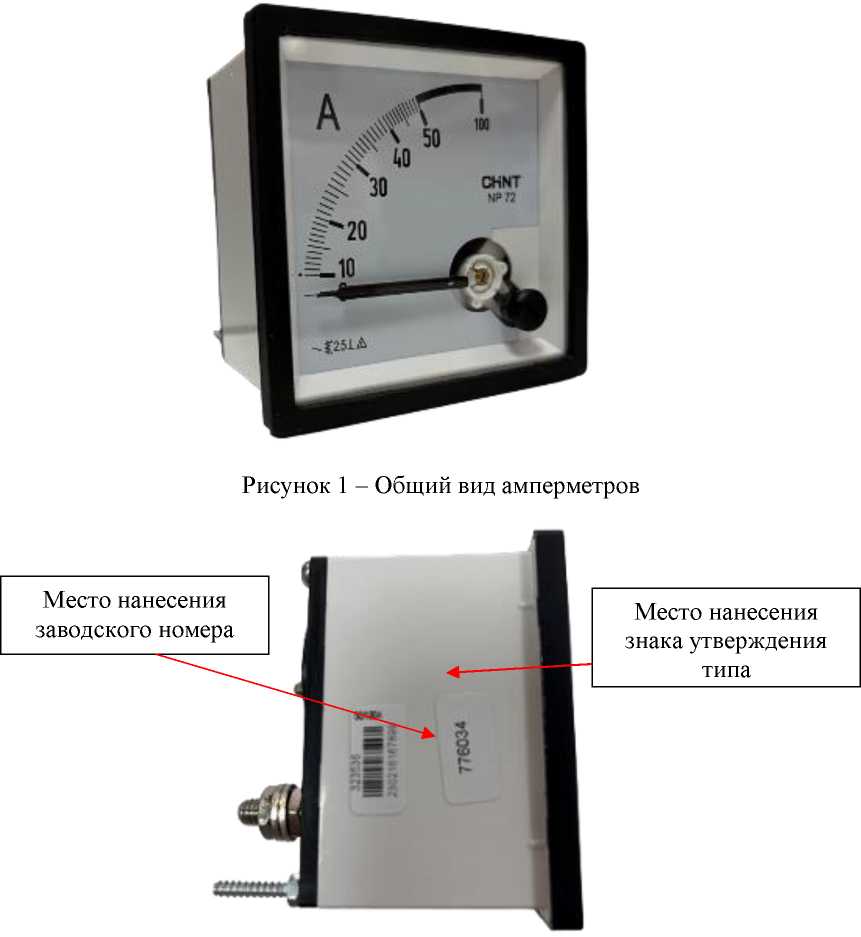

NP

Xi

-

Х2

Хз

Х4

Тип подключения: обозначение отсутствует - прямое подключение

СТ - подключение через трансформатор тока с номинальным значением тока вторичной обмотки трансформатора 5 А

Верхний предел измерений:

5 А, 10 А, 15 А, 20 А, 25 А, 30 А, 40 А, 50 А, 60 А, 75 А, 80 А, 100 А,

150 А, 200 А, 250 А, 300 А, 400 А, 500 А, 600 А, 800 А, 1000 А, i200 А, 1500 А, 2000 А, 2500 А, 3000 А, 4000 А

Тип прибора:

A - Амперметр

Габаритные размеры, мм:

48 - 48 х 48

72 - 72 х 72

96 - 96 х 96

Обозначение типа амперметров

Наименование

Обозначение

Количество

Амперметр

NPX1-X2X3X4 ¹

1 шт.

Паспорт

-

1 экз.

¹⁾ - обозначение в зависимости от модификации

Наименование характеристики

Значение

Нижний предел измерений силы переменного тока, А

0,2- 1норм*

Верхние пределы измерений силы переменного тока при прямом включении, А

5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80;100

Верхние пределы измерений силы переменного тока при трансформаторном включении с номинальным значением тока вторичной обмотки трансформатора тока 5 А, А

150; 200; 250; 300; 400; 500; 600; 800; 1000; 1200;

1500; 2000; 2500; 3000;

4000

Класс точности по ГОСТ 8711-93

1,5; 2,5

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений силы переменного тока, %

±1,5; ±2,5

Пределы допускаемой вариации показаний, А:

• - для класса точности 1,5 по ГОСТ 8711-93

• - для класса точности 2,5 по ГОСТ 8711-93

±(0,015-1норм)

±(0,025Тнорм)

Предел допускаемого остаточного отклонения указателя амперметров от нулевой отметки, %, не более

0,5

Частота переменного тока, Гц

от 45 до 65

Номинальное рабочее напряжение, В

400

П р и м е ч а н и е - 1норм - нормирующее значение, равное верхнему пределу диапазона измерений, А.

*Для амперметров трансформаторного включения нижний предел измерений силы переменного тока может принимать значение от 0 до 0,2- 1норм.

Наименование характеристики

Значение

Допустимая длительность перегрузки при нагрузке, равной 120 % от верхнего предела измерений, ч

2

Габаритные размеры (высота^хдлина^хширина), мм, не более:

- NP 48

48,0^Х67,0^Х48,0

- NP 72

72,0x67,5x72,0

- NP 96

96,0x67,5x96,0

Масса, кг, не более:

- NP 48

0,10

- NP 72

0,23

- NP 96

0,34

Условия эксплуатации:

- температура окружающей среды, °С

от -25 до +40

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 86,6 до 106,0

Наименование характеристики

Значение

Средняя наработка до отказа, ч не менее

50 000

Средний срок службы, лет не менее

12
