Номер по Госреестру СИ: 96003-25
96003-25 Измерители виброакустические
(АССИСТЕНТ М)
Назначение средства измерений:
Измерители виброакустические АССИСТЕНТ М (далее - измерители) предназначены для измерений параметров звука, инфразвука, ультразвука, общей и локальной вибрации, измерений переменного напряжения и спектрального анализа сигналов.
Внешний вид.
Измерители виброакустические
Рисунок № 1
Общие сведения
Дата публикации - 04.08.2025
Срок свидетельства - 01.08.2030
Номер записи - feaa41f6-c5e2-92f9-c485-f4d17a18e253
ID в реестре СИ - 1426510
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «НТМ-Защита»
Страна - РОССИЯ
Населенный пункт - 115230, г. Москва, 1-й Нагатинский пр-д, д. 10, стр. 1
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1956 от 2020.12.02 О внесении изменений в описание типа СИ Системы весового и габаритного контроля транспортных средств в движении BETAMONT Measure- in-Motion® ZEUS 2.0
№1548 от 2015.12.10 О внесении изменений в ОТ на системы весового и габаритного контроля транспортных средств в движении типа MiM® (Measure-in-Motion®)
№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители виброакустические (АССИСТЕНТ М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «НТМ-Защита»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96003-25 01.08.2030 |
Измерители виброакустические, АССИСТЕНТ М Общество с ограниченной ответственностью «НТМ-Защита» (РОССИЯ 115230, г. Москва, 1-й Нагатинский пр-д, д. 10, стр. 1) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Измерители виброакустические (АССИСТЕНТ М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НТМ-ЗАЩИТА" (РОСС RU.0001.310216) | 15 | 9 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Измерители виброакустические (АССИСТЕНТ М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для управления режимами работы измерителей и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО).
Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MCORE |
|
Номер версии (идентификационный номер) ПО |
1.00 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмеритель виброакустический АССИСТЕНТ М. Руководство по эксплуатации БВЕК.438150-007РЭ. Разделы 4, 5, 6 «Использование измерителя»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц»;
ГОСТ Р 53188.1-2019 «Государственная система обеспечения единства измерений. Шумомеры. Часть 1. Технические требования»;
ГОСТ Р 70024.1-2022 «Государственная система обеспечения единства измерений. Фильтры полосовые октавные и на долю октавы». Часть 1. Технические требования»;
ГОСТ Р 59701.1-2022 (ИСО 8041-1:2017) «Вибрация. Средства измерений общей и локальной вибрации. Виброметры общего назначения»;
БВЕК.438150.007ТУ «Измерители виброакустические АССИСТЕНТ М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита») ИНН 7721166781
Адрес юридического лица: 115230, г. Москва, 1-й Нагатинский пр-д, д. 10, стр. 1
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Конструктивно измерители представляют собой малогабаритный прибор c автономным питанием от аккумуляторов и состоит из блока измерительного, предусилителя микрофонного, микрофона конденсаторного и вибропреобразователя. Сведения о режиме работы измерителя и измерительная информация отображаются на цветном дисплее блока измерительного.
Принцип действия измерителей основан на преобразовании звукового давления и виброускорения в электрический сигнал с помощью конденсаторного микрофона и вибропреобразователя, соответственно. Далее, электрический сигнал обрабатывается специализированным микропроцессором.
Измерители имеют энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти могут быть переписаны на стандартный USB флэш-диск, или переданы в персональный компьютер с помощью программного обеспечения, поставляемого с измерителем.
Измерители выполняют функции шумомера, шумомера интегрирующего, шумомера интегрирующего-усредняющего, виброметра, фильтров октавных и третьоктавных. Метрологические характеристики измерителей, приведенные в таблице 2, соответствуют требованиям к шумомерам интегрирующим и интегрирующим-усредняющим класса 1 по ГОСТ Р 53188.1-2019, виброметрам по ГОСТ Р 59701.1-2022, фильтрам октавным и третьоктавным по ГОСТ Р 70024.1-2022, класс 1.
Питание измерителей осуществляется от четырёх элементов питания типа АА.
Заводской номер, идентифицирующий каждый экземпляр измерителей, указывается на информационной наклейке на задней стороне корпуса в формате цифрового обозначения.
Нанесение знака поверки на измерители не предусмотрено.

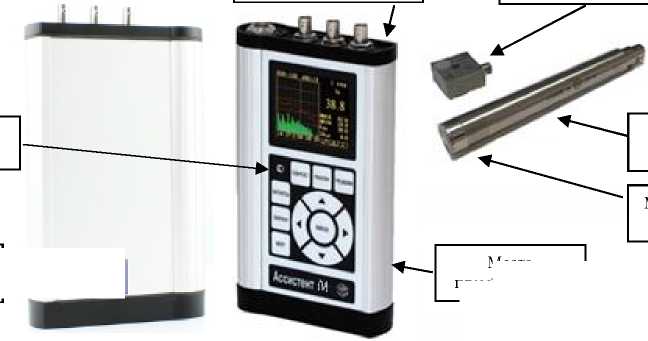

Общий вид измерителя представлен на рисунке 1.
Блок измерительный
Вибропреобразователь
Знак утверждения
типа
Предусилитель микрофонный
Микрофонный капсюль
Место
пломбирования
|
Заводской |
_ _ - - | |
|
номер |
—Ш | |
Рисунок 1 - Общий вид измерителя
Таблица 4 - Комплектность измерителей
|
Наименование |
Обозначение |
Примечание |
Количество |
|
Блок измерительный |
БВЕК.444.10 |
1 шт. | |
|
Предусилитель микрофонный |
БВЕК.444.20 |
1 шт. | |
|
Капсюль микрофонный конденсаторный |
МК-265 |
1 шт. | |
|
Капсюль микрофонный конденсаторный |
МК-233 |
1 шт. | |
|
Капсюль микрофонный конденсаторный |
ВМК-205 |
1 шт. | |
|
Капсюль микрофонный конденсаторный |
М-101 |
1 шт. | |
|
Вибропреобразователь |
АР38,АР1038, АР1038Р, АР40, АР1040, АР1080 |
* 1 шт. | |
|
Преобразователь пьезоэлектрический виброизмерительный |
ДН-3-M! |
* 1 шт. | |
|
Акселерометр |
1С151НС, 1С102НВ, 1С101НВ |
* 1 шт.* | |
|
Кабель соединительный компьютера (1,5 м) |
БВЕК.444.11 |
* 1 шт.* | |
|
Кабель соединительный предусилителя |
БВЕК.444.22 |
1 шт. | |
|
USB флэш-диск |
1 шт. | ||
|
Программа для ведения архива измерений на ПК |
Assistent DataCenter |
* 1 шт. | |
|
Программа для измерений в режиме телеметрии на ПК |
AssistentTele |
* 1 шт. | |
|
Программа для обработки записей хронограмм мониторинга на ПК |
Мониторинг |
* 1 шт. | |
|
Сетевой адаптер |
БПСМ-9-08 |
1 шт. | |
|
Сумка укладочная |
ОСТ 17.838.80 |
Для хранения и транспортировки. |
* 1 шт. |
|
Штатив микрофона напольный |
БВЕК.444.32 |
1 шт. | |
|
Ветрозащита |
БВЕК.444.33 |
1 шт. | |
|
Калибратор акустический |
Защита-К |
1 шт. | |
|
Виброкалибратор многочастотный |
ВК 16/160 |
1 шт. | |
|
Магнитный прижим |
БВЕК.444.34 |
для установки ВП |
1 шт. |
|
Адаптеры ВП |
БВЕК.444.35 |
для установки ВП |
5 шт.* |
|
Адаптер штатива |
БВЕК.444.37 |
для установки микрофона |
* 1 шт. |
|
Адаптер капсюля |
БВЕК.444.36 |
для капсюля М-101 |
1 шт. |
|
Паспорт |
БВЕК.438150-007ПС |
1 экз. | |
|
Руководство по эксплуатации |
БВЕК.438150-007РЭ |
1 экз. | |
|
* Изделия, поставляемые опционально | |||
измерителей приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Шумомер | ||
|
Частотные коррекции |
А, С, Z | |
|
Временные коррекции |
S, F, I, Peak, Leq | |
|
Пределы допускаемой основной относительной погрешности измерений уровня звука, дБ |
±0,5 | |
|
Линейный рабочий диапазон* измерений уровня звука с переключением диапазонов шкалы, для частотной коррекции, дБ (исх. 2М0"5 Па)** | ||
|
Частотная коррекция |
Тип капсюля микрофонного | |
|
А |
МК-265, ВМК-205 МК-233 М-101 |
от 17 до 140 от 29 до 150 от 15 до 140 |
|
C |
МК-265, ВМК-205 МК-233 М-101 |
от 18 до 140 от 30 до 150 от 15 до 140 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Z |
МК-265, ВМК-205 МК-233 М-101 |
от 24 до 140 от 34 до 150 от 20 до 140 |
|
Неравномерность частотной характеристики блока измерительного с предусилителем в диапазоне частот от 1 Гц до 44 кГц, дБ, не более |
±0,2 | |
|
Виброметр | ||
|
Частотные коррекции |
Wh, Wd, Wb, Wk, Wm, Wc, We, Wj | |
|
Полосовые фильтры |
Bh, Bw, Bwm | |
|
Пределы допускаемой относительной погрешности измерений уровня виброускорения на опорных частотах 16 и 160 Гц, дБ |
±0,3 | |
|
Пределы допускаемой относительной погрешности измерений уровня виброускорения полной вибрации, дБ |
±0,3 | |
|
Диапазон частот измерений виброускорения, Г ц |
от 0,8 до 1250 | |
|
Линейный рабочий диапазон* измерений уровня виброускорения, дБ (исх. V10-6 м/с2) | ||
|
Частотная коррекция |
Тип вибропреобразователя | |
|
Bh |
АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ ДН-3-М1, 1С102НВ АР40, АР1040 АР1080 |
от 70 до 170 от 46 до 150 от 61 до 164 от 80 до 172 |
|
Wh |
АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ ДН-3-М1, 1С102НВ АР40, АР1040 АР1080 |
от 56 до 170 от 37 до 150 от 51 до 164 от 70 до 172 |
|
Wd |
АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ ДН-3-М1, 1С102НВ АР40, АР1040 АР1080 |
от 62 до 170 от 41 до 150 от 56 до 164 от 76 до 172 |
|
Wk |
АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ ДН-3-М1, 1С102НВ АР40, АР1040 АР1080 |
от 61 до 170 от 40 до 150 от 55 до 164 от 75 до 172 |
|
Wm |
АР38, АР1038, АР1038Р, 1С151НС, 1С101НВ ДН-3-М1, 1С102НВ АР40, АР1040 АР1080 |
от 61 до 170 от 44 до 150 от 55 до 164 от 75 до 172 |
|
Неравномерность частотной характеристики каналов виброметра блока измерительного в диапазоне частот от 0,8 до 1250 Гц, дБ, не более |
±0,3 | |
|
Анализ спектра | ||
|
Диапазон номинальных центральных частот цифровых третьоктавных фильтров, Гц |
от 0,8 до 40000 | |
|
Диапазон номинальных центральных частот цифровых октавных фильтров, Г ц |
от 1 до 31 500 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Линейный рабочий диапазон третьоктавных фильтров, дБ, не менее | |
|
в диапазоне частот от 0,8 Гц до 315 Гц |
120 |
|
в диапазоне частот от 400 Гц до 6300 Гц |
110 |
|
в диапазоне частот от 8000 Гц до 40000 Гц |
100 |
|
Линейный рабочий диапазон октавных фильтров, дБ, не менее | |
|
в диапазоне частот от 1 до 63 Гц |
120 |
|
в диапазоне частот от 125 до 2000 Гц |
110 |
|
в диапазоне частот от 4000 до 31500 Гц |
100 |
|
Измерение напряжения переменного тока | |
|
Диапазон измерений напряжения переменного тока с переключением диапазонов шкалы, В (СКЗ) |
от Ъ10-6 до 10 |
|
в третьоктавных полосах в диапазоне частот от 1,6 до 2000 Гц | |
|
в третьоктавных полосах в диапазоне частот от 2500 до 10000 Гц |
от 340-6 до 10 |
|
в третьоктавных полосах в диапазоне частот от 12500 до 40000 Гц |
от V10-5 до 10 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % (дБ) |
±3,5 (±0,3) |
|
Пределы допускаемой абсолютной погрешности измерений частоты гармонического сигнала в диапазоне частот от 50 Гц до 1600 Гц, Гц |
±1,5 |
|
* Диапазоны указаны для номинальных чувствительностей микрофонных капсюлей | |
|
и вибропреобразователей | |
|
** В некоторых межгосударственных и национальных стандартах единицы измерений | |
|
уровней звука, корректированные по A, обозначают дБА, корректированные по C и Z - дБС | |
|
и дБZ, соответственно | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений звука |
1 |
|
Количество каналов измерений вибрации |
3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений уровня звука при рабочих условиях применения, дБ |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений уровня виброускорения при рабочих условиях применения, дБ |
±0,5 |
|
Пределы допускаемого отклонения относительного затухания фильтров при рабочих условиях применения, дБ |
±0,2 |
|
Габаритные размеры блока измерительного, мм, не более | |
|
длина |
200 |
|
ширина |
115 |
|
высота |
35 |
|
Масса блока измерительного (с элементами питания), кг, не более |
0,8 |
|
Напряжение питания постоянного тока, В |
5 |
|
Потребляемый ток, мА |
250 |
|
Нормальные условия применения: | |
|
температура окружающего воздуха, °С |
от +20 до +26 |
|
относительная влажность окружающего воздуха, % |
от 40 до 70 |
|
атмосферное давление, кПа |
от 84 до 108 |
|
Рабочие условия применения: | |
|
температура окружающего воздуха, °С |
от -15 до +50 |
|
относительная влажность окружающего воздуха, % |
от 25 до 90 |
|
атмосферное давление, кПа |
от 84 до 108 |
