Сведения о средстве измерений: 96068-25 Антенны измерительные электрического поля

Номер по Госреестру СИ: 96068-25
96068-25 Антенны измерительные электрического поля
(П6- 120М)

Назначение средства измерений:
Антенны измерительные электрического поля П6-120М (далее по тексту - антенны) предназначены для измерений напряженности электрического поля в диапазоне частот от 8 кГц до 30 МГц.

сертификация программного обеспечения

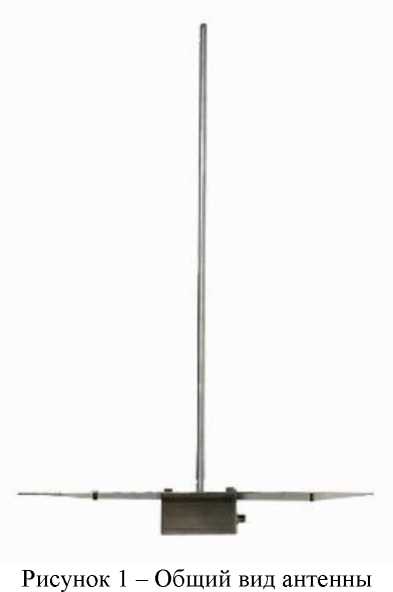

Внешний вид. Антенны измерительные электрического поля, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенны измерительные электрического поля
Рисунок № 1

Общие сведения

Дата публикации - 11.08.2025
Срок свидетельства - 07.08.2030
Номер записи - 609bad36-c60f-f44a-035a-1447213b47ef
ID в реестре СИ - 1426525
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

П6-120М,

Производитель

Изготовитель - Акционерное общество «СКАРД-Электроникс»
Страна - РОССИЯ
Населенный пункт - 305021, г. Курск, ул. К. Маркса, д. 70Б
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1611 от 2025.08.07 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Антенны измерительные электрического поля (П6- 120М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «СКАРД-Электроникс»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95786-25
02.07.2030
Антенны измерительные рупорные широкополосные, П6-323
Акционерное общество «СКАРД-Электроникс» (РОССИЯ 305021, г. Курск, ул. К. Маркса, д. 70Б)
ОТ
МП
2 года
96068-25
07.08.2030
Антенны измерительные электрического поля, П6- 120М
Акционерное общество «СКАРД-Электроникс» (РОССИЯ 305021, г. Курск, ул. К. Маркса, д. 70Б)
ОТ
МП
1 год

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Антенны измерительные электрического поля (П6- 120М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
(RA.RU.310690)
  • П6-120М
  • -
  • 2 1 2 0 0 2 2 0

    Стоимость поверки Антенны измерительные электрического поля (П6- 120М)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий антенну, наносится на передний корпус блока усилителя антенны в цифровом формате в виде наклейки.

    место нанесения знака поверки

    место нанесения заводского номера и наклейки «Знак утверждения типа»

    место для пломбировки от несанкционированного доступа

    Рисунок 2 - Внешний вид антенны (блок усиления)

    Лист № 3 Всего листов 5 Метрологические и технические характеристики

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот, кГц

    от 8 до 3 • 104

    Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1), не более

    35

    Пределы допускаемой абсолютной погрешности коэффициента калибровки, не более, дБ

    ±1,5

    Коэффициент стоячей волны по напряжению на выходном разъёме антенны в активном режиме, не более

    2,0

    Напряжение шумов (Um) активной части, не более:

    в диапазоне от 8 до 150 кГц (при полосе пропускания 200 Гц), дБмкВ

    в диапазоне свыше 150 кГц до 30000 кГц (при полосе пропускания     9

    кГц), дБмкВ

    -10

    0

    Максимальная величина измеряемой напряженности поля

    3 В/м (130 дБмкВ/м)

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Тип выходного ВЧ соединителя

    N (розетка)

    Номинальное выходное сопротивление, Ом

    50

    Напряжение аккумуляторного блока, В

    24±2

    Габаритные размеры антенны (дхшхв), мм, не более: без противовеса

    192x178x1150

    с противовесом

    600x600x1150

    Масса, кг, не более: без противовеса

    3,0

    с противовесом

    9,2

    Рабочие условия эксплуатации: температура окружающего воздуха, °С

    от -10 до +50

    относительная влажность окружающего воздуха при температуре до +35°С, %, не более

    98

    атмосферное давление, кПа

    от 84,0 до 106,7

    Знак утверждения типа

    наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в части 7 «Порядок работы» КНПР.464631.008РЭ «Антенна измерительная электрического поля П6-120М. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к антеннам измерительным электрического поля П6-120М

    ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;

    Антенна измерительная электрического поля П6-120М. Технические условия.

    Правообладатель

    Акционерное общество «СКАРД-Электроникс»

    (АО «СКАРД-Электроникс»)

    ИНН 4629049921

    Юридический адрес: 305021, Курская обл., г. Курск, ул. Карла Маркса, д. 70-Б Телефон (факс): +7 (4712) 39-06-32, E-mail: info@skard.ru

    Изготовитель

    Акционерное общество «СКАРД-Электроникс»
    (АО «СКАРД-Электроникс»)
    ИНН 4629049921
    Адрес: 305021, Курская обл., г. Курск, ул. Карла Маркса, д. 70-Б
    Телефон (факс): +7 (4712) 39-06-32, E-mail: info@skard.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
    (ФГБУ «ГНМЦ» Минобороны России)
    Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
    Телефон: +7(495) 583-99-23, факс: +7(495) 583-99-48

    Правообладатель

    Акционерное общество «СКАРД-Электроникс»
    (АО «СКАРД-Электроникс»)
    ИНН 4629049921
    Юридический адрес: 305021, Курская обл., г. Курск, ул. Карла Маркса, д. 70-Б Телефон (факс): +7 (4712) 39-06-32, E-mail: info@skard.ru

    Антенны совместно с измерительными приемными устройствами применяются для измерений характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 8 кГц до 30 МГц. Антенны могут использоваться для работы в лабораторных, заводских и полевых условиях.

    Принцип действия антенн основан на преобразовании наведенного в приемном штыре тока в соответствующее ему напряжение на выходе антенны. Активная часть антенн обеспечивает согласование импеданса приемного штыря с волновым сопротивлением выходного коаксиального разъема типа N с номинальным выходным сопротивлением 50 Ом.

    Конструктивно антенны представляют собой штырь (далее по тексту - монополь) с квадратным противовесом, под которым располагается активная часть антенн и выходной разъем. Питание активной части антенн осуществляется от 6 аккумуляторных батарей, расположенных в аккумуляторном отсеке. Монополь, в зависимости от требований на условия испытаний в различных стандартах может иметь длину 1000 или 1040 мм над металлическим экраном (противовесом) 600х600мм. Металлический экран может быть изолирован или соединен с металлической поверхностью (столом) с помощью опциональной пластины 400х600 мм в соответствии с требованиями стандарта CISPR 25.

    В комплекте с антенной поставляется калибровочное устройство, представляющее собой эквивалент антенны с активным резистором 50 Ом и емкостью конденсатора 22 пФ. Калибровочное устройство экранирует точку подключения ко входу активной части, что позволяет проводить калибровку активной части антенны в условиях наличия поля помех.

    Общий вид антенны, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий антенну, наносится на передний корпус блока усилителя антенны в цифровом формате в виде наклейки.

    место нанесения знака поверки

    место нанесения заводского номера и наклейки «Знак утверждения типа»

    Внешний вид. Антенны измерительные электрического поля (П6- 120М), http://oei-analitika.ru

    место для пломбировки от несанкционированного доступа

    Рисунок 2 - Внешний вид антенны (блок усиления)

    Лист № 3 Всего листов 5

    Таблица 3 -

    Наименование

    Обозначение

    Количество, шт.

    Антенна измерительная электрического поля П6-120М в составе:

    основание с активной частью

    КНПР464631.008

    1

    монополь

    КНПР.301422.034

    1

    удлинитель монополя 40 мм

    КНПР. 789169.005

    1

    Устройство калибровки П6-

    120м

    КНПР. 411135.002

    1

    таблицы 3

    Наименование

    Обозначение

    Количество, шт.

    Противовес 600x600 мм

    КНПР.301251.036

    1

    Диэлектрический штатив (тренога)

    КНПР.301554.014

    1

    Документация

    Формуляр

    КНПР464631.008 ФО

    1 экз.

    Руководство по эксплуатации

    КНПР464631.008 РЭ

    1 экз.

    Прочие изДелия

    Зарядное устройство*

    -

    1

    Элементы питания*

    -

    1

    Дополнительный противовес*

    КНПР.301251.037

    1

    Кронштейн для крепления антенны*

    -

    1

    Короб транспортировочный*

    -

    1

    * - поставляется по согласованию с заказчиком.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот, кГц

    от 8 до 3 • 104

    Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1), не более

    35

    Пределы допускаемой абсолютной погрешности коэффициента калибровки, не более, дБ

    ±1,5

    Коэффициент стоячей волны по напряжению на выходном разъёме антенны в активном режиме, не более

    2,0

    Напряжение шумов (Um) активной части, не более:

    в диапазоне от 8 до 150 кГц (при полосе пропускания 200 Гц), дБмкВ

    в диапазоне свыше 150 кГц до 30000 кГц (при полосе пропускания     9

    кГц), дБмкВ

    -10

    0

    Максимальная величина измеряемой напряженности поля

    3 В/м (130 дБмкВ/м)

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Тип выходного ВЧ соединителя

    N (розетка)

    Номинальное выходное сопротивление, Ом

    50

    Напряжение аккумуляторного блока, В

    24±2

    Габаритные размеры антенны (дхшхв), мм, не более: без противовеса

    192x178x1150

    с противовесом

    600x600x1150

    Масса, кг, не более: без противовеса

    3,0

    с противовесом

    9,2

    Рабочие условия эксплуатации: температура окружающего воздуха, °С

    от -10 до +50

    относительная влажность окружающего воздуха при температуре до +35°С, %, не более

    98

    атмосферное давление, кПа

    от 84,0 до 106,7
