Номер по Госреестру СИ: 96339-25
96339-25 Источники питания постоянного тока
(АКИП-1189)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1189 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 04.09.2030
Номер записи - 73f80884-da09-cf9b-84e5-420c781704e9
ID в реестре СИ - 1426547
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Hunan Next Generation Instrumental Т&СTech. Co.,Ltd.
Страна - КИТАЙ
Населенный пункт - No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Уведомление о начале осуществления предпринимательской деятельности -
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1895 от 2025.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1189)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Next Generation Instrumental Т&СTech. Co.,Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96339-25 04.09.2030 |
Источники питания постоянного тока, АКИП-1189 Hunan Next Generation Instrumental Т&СTech. Co.,Ltd. (КИТАЙ No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
2 года |
|
96338-25 04.09.2030 |
Источники питания постоянного тока, АКИП-1190 Hunan Next Generation Instrumental Т&СTech. Co.,Ltd. (КИТАЙ No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
2 года |
|
96337-25 04.09.2030 |
Источники питания постоянного тока, АКИП-1191 Hunan Next Generation Instrumental Т&СTech. Co.,Ltd. (КИТАЙ No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
2 года |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Источники питания постоянного тока (АКИП-1189)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 7 | 7 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Источники питания постоянного тока (АКИП-1189)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на лицевую панель источников в местах, указанных на рисунках 1 - 3, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений) приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1189. Стандарт предприятия Правообладатель
Hunan Next Generation Instrumental Т&С Tech. Co.,Ltd., Китай
Адресно. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Изготовитель
Hunan Next Generation Instrumental Т&С Tech. Co.,Ltd., Китай
Адрес:^. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
Hunan Next Generation Instrumental Т&С Tech. Co.,Ltd., Китай
Адресно. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Источники представляют собой электронные устройства средней и большой мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции. На задней панели расположены выходные клеммы для подключения нагрузки, клеммы для подключения напряжения питания, цифровые и аналоговый интерфейсы дистанционного управления.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в регулируемое стабилизированное напряжение постоянного тока и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение постоянного тока и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к импульсным источникам питания.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): АКИП-1189-20-275-2500, АКИП-1189-20-350-3500, АКИП-1189-20-550-5, АКИП-1189-20-1100-10, АКИП-1189-40-50-500, АКИП-1189-40-50-900, АКИП-1189-40-80-1600, АКИП-1189-40-135-2500, АКИП-1189-40-275-5, АКИП-1189-80-25-500, АКИП-1189-80-25-900, АКИП-1189-80-42-1200, АКИП-1189-80-42-1600.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников.
Общий вид источников представлен на рисунках 1 - 3. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 4. Место нанесения знака поверки представлено на рисунке 5.
Место нанесения знака утверждения типа

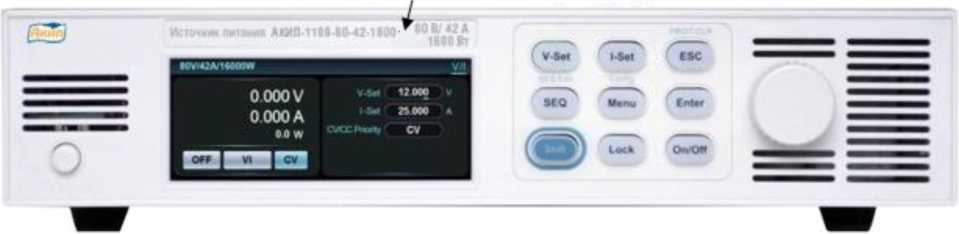

Рисунок 1 - Общий вид источников
АКИП-1189-20-275-2500, АКИП-1189-40-50-500, АКИП-1189-40-50-900,
АКИП-1189-40-80-1600, АКИП-1189-40-135-2500, АКИП-1189-80-25-500,
АКИП-1189-80-25-900, АКИП-1189-80-42-1200, АКИП-1189-80-42-1600
Место нанесения знака утверждения типа

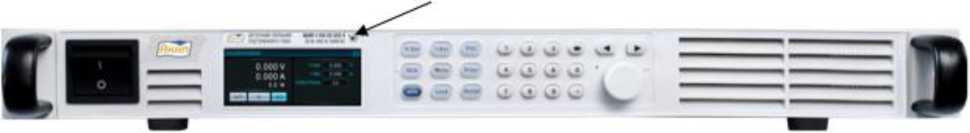

Рисунок 2 - Общий вид источников
АКИП-1189-20-350-3500, АКИП-1189-20-550-5, АКИП-1189-40-275-5
Место нанесения знака утверждения типа

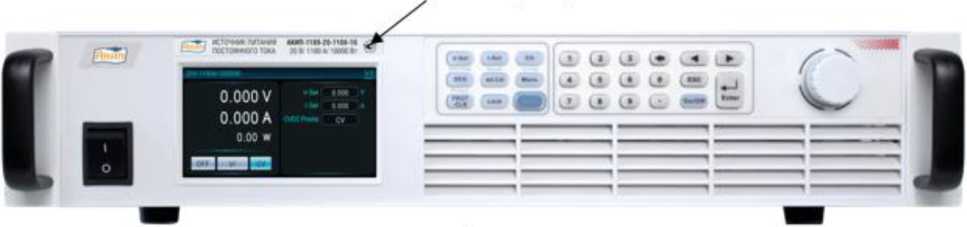

Рисунок 3 - Общий вид источников
АКИП-1189-20-1100-10

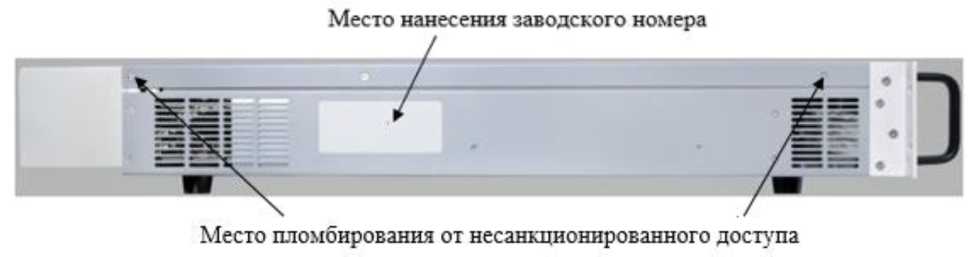

Место пломбирования от несанкционированного доступа
Место нанесения заводского номера
Рисунок 4 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа

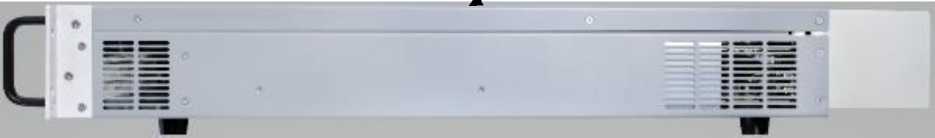

Место нанесения знака поверки
Рисунок 5 - Место нанесения знака поверки источников
Таблица 11 -
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-11891) |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации на CD диске |
- |
1 шт. |
|
Упаковочная коробка |
- |
1 шт. |
|
1) В зависимости от модификации | ||
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений напряжения постоянного тока, В |
Диапазон воспроизведе ний силы постоянного тока, А |
Максимальная выходная мощность, Вт |
|
АКИП-1189-20-275-2500 |
от 0 до 20 |
от 0 до 275 |
2500 |
|
АКИП-1189-20-350-3500 |
от 0 до 350 |
3500 | |
|
АКИП-1189-20-550-5 |
от 0 до 550 |
5000 | |
|
АКИП-1189-20-1100-10 |
от 0 до 1000 |
10000 | |
|
АКИП-1189-40-50-500 |
от 0 до 40 |
от 0 до 50 |
500 |
|
АКИП-1189-40-50-900 |
от 0 до 50 |
900 | |
|
АКИП-1189-40-80-1600 |
от 0 до 80 |
1600 | |
|
АКИП-1189-40-135-2500 |
от 0 до 135 |
2500 | |
|
АКИП-1189-40-275-5 |
от 0 до 275 |
5000 | |
|
АКИП-1189-80-25-500 |
от 0 до 80 |
от 0 до 25 |
500 |
|
АКИП-1189-80-25-900 |
от 0 до 25 |
900 | |
|
АКИП-1189-80-42-1200 |
от 0 до 42 |
1200 | |
|
АКИП-1189-80-42-1600 |
от 0 до 42 |
1600 |
Таблица 3 - Метрологические характеристики
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
АКИП-1189-20-275-2500 АКИП-1189-20-350-3500 АКИП-1189-20-550-5 АКИП-1189-20-1100-10 |
±(0,0003^ иуст+ 0,0002^ ипред) |
±(0,0003^ иизм + 0,0002^ипред) |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 АКИП-1189-40-135-2500 АКИП-1189-40-275-5000 |
±(0,0003^ иуст + 0,0002^ипред) |
±(0,0003^ иизм + 0,0002^ипред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0003^ иуст + 0,0002^ипред) |
±(0,0003^ иизм + 0,0002^ипред) |
|
Примечания иуст - установленное значение напряжения выходного тока на источнике, В; ипред - предельное значение напряжения постоянного тока, устанавливаемое на источнике, указанное в таблице 2, В; иизм - значение напряжения постоянного тока, измеренное источником, В. | ||
Таблица 4 - Метрологические характеристики
|
Модификация |
Нестабильность напряжения при изменении тока нагрузки, В |
|
АКИП-1189-20-275-2500 АКИП-1189-20-350-3500 АКИП-1189-20-550-5 АКИП-1189-20-1100-10 |
±(0,0003^ ипред) |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 АКИП-1189-40-135-2500 АКИП-1189-40-275-5000 |
±(0,0003^ ипред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0003^ ипред) |
|
Примечания ипред - предельное значение напряжения постоянного тока, устанавливаемое на источнике, указанное в таблице 2, В. | |
Таблица 5 - Метрологические характеристики
|
Модификация |
Нестабильность напряжения при изменении напряжения питания, В |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 |
±(0,0002^ ипред ) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0002^ ипред ) |
|
Примечания ипред - предельное значение напряжения постоянного тока, устанавливаемое на источнике, указанное в таблице 2, В; | |
Таблица 6 - Метрологические характеристики
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
|
АКИП-1189-20-275-2500 АКИП-1189-20-350-3500 АКИП-1189-20-550-5 АКИП-1189-20-1100-10 |
±(0,001- 1уст + 0,001-1пред) |
±(0,001- 1изм + 0,001-1пред) |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 АКИП-1189-40-135-2500 АКИП-1189-40-275-5000 |
±(0,001- 1уст + 0,001-1пред) |
±(0,001- 1изм + 0,001-1пред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,001- 1уст + 0,001-Тпред) |
±(0,001- Тизм + 0,001 • Тпред) |
|
Примечания 1уст - установленное значение выходного тока на источнике, А; 1пред - предельное значение силы постоянного тока, устанавливаемое на источнике, указанное в таблице 2, А; 1изм - значение силы постоянного тока, измеренное источником, А. | ||
Таблица 7 - Метрологические характеристики
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
АКИП-1189-20-275-2500 АКИП-1189-20-350-3500 АКИП-1189-20-550-5 АКИП-1189-20-1100-10 |
±(0,0005^1пред) |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 АКИП-1189-40-135-2500 АКИП-1189-40-275-5000 |
±(0,0005^1пред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0005^1пред) |
|
Примечания 1пред - предельное значение силы постоянного тока, устанавливаемое на источнике, указанное в таблице 2, А; | |
Таблица 8 - Метрологические характеристики
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 |
±(0,0005^1пред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0005^1пред) |
|
Примечания 1пред - предельное значение силы постоянного тока, устанавливаемое на источнике, указанное в таблице 2, А; | |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 (однофазное) |
|
- для модификации АКИП-1189-20-1100-10 |
от 340 до 480 (трехфазное) |
|
Частота переменного тока, Гц |
от 47 до 63 |
|
Масса, кг, не более АКИП-1189-20-275-2500 |
7,5 |
|
АКИП-1189-20-350-3500 |
15 |
|
АКИП-1189-20-550-5 |
15 |
|
АКИП-1189-20-1100-10 |
30 |
|
АКИП-1189-40-50-500 |
4,3 |
|
АКИП-1189-40-50-900 |
4,3 |
|
АКИП-1189-40-80-1600 |
7,5 |
|
АКИП-1189-40-135-2500 |
7,5 |
|
АКИП-1189-40-275-5 |
15 |
|
АКИП-1189-80-25-500 |
4,3 |
|
АКИП-1189-80-25-900 |
4,3 |
|
АКИП-1189-80-42-1200 |
4,3 |
|
АКИП-1189-80-42-1600 |
4,3 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-1189-20-275-2500 |
45 х 214 х 557 |
|
АКИП-1189-20-350-3500 |
45 х 428 х 662 |
|
АКИП-1189-20-550-5 |
45 х 428 х 662 |
|
АКИП-1189-20-1100-10 |
88 х 428 х 688 |
|
АКИП-1189-40-50-500 |
45 х 214 х 390 |
|
АКИП-1189-40-50-900 |
45 х 214 х 390 |
|
АКИП-1189-40-80-1600 |
45 х 214 х 557 |
|
АКИП-1189-40-135-2500 |
45 х 214 х 557 |
|
АКИП-1189-40-275-5 |
45 х 428 х 662 |
|
АКИП-1189-80-25-500 |
45 х 214 х 390 |
|
АКИП-1189-80-25-900 |
45 х 214 х 390 |
|
АКИП-1189-80-42-1200 |
45 х 214 х 440 |
|
АКИП-1189-80-42-1600 |
45 х 214 х 440 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от +10 до +40 |
|
- относительная влажность, %, |
от 30 до 80 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
