Номер по Госреестру СИ: 96327-25
96327-25 Регистраторы сигналов волоконно-оптических датчиков
(ИКС-49.90)
Назначение средства измерений:
Регистраторы сигналов волоконно-оптических датчиков ИКС-49.90
(далее - регистраторы) предназначены для измерений длины волны оптического излучения, отраженного от оптоволоконных Брэгговских решеток, интерферометров (Фабри-Перо, Майкельсона и т.п.) и других спектрально чувствительных оптических элементов.
Внешний вид.
Регистраторы сигналов волоконно-оптических датчиков
Рисунок № 1
Внешний вид.
Регистраторы сигналов волоконно-оптических датчиков
Рисунок № 2
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 03.09.2030
Номер записи - 4178f19d-8947-1302-7a3e-ea317cb85de5
ID в реестре СИ - 1426559
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИКС-49.90-160-1510-1600, ИКС-49.90-160-1500-1600,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Пролог»
Страна - РОССИЯ
Населенный пункт - 249037, Калужская обл., г. Обнинск, пр-т Ленина, д. 85в
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1877 от 2025.09.03 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Регистраторы сигналов волоконно-оптических датчиков (ИКС-49.90)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Пролог»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96327-25 03.09.2030 |
Регистраторы сигналов волоконно-оптических датчиков, ИКС-49.90 Общество с ограниченной ответственностью «Пролог» (РОССИЯ 249037, Калужская обл., г. Обнинск, пр-т Ленина, д. 85в) |
ОТ МП |
1 год |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Кто поверяет Регистраторы сигналов волоконно-оптических датчиков (ИКС-49.90)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Регистраторы сигналов волоконно-оптических датчиков (ИКС-49.90)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав регистраторов, выполняет функции установки параметров измерений, сбора и отображения измерительной информации на экране ПК в удобном для оператора виде.
ПО разделено на метрологически значимую часть и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимой частью ПО является библиотека IKS49.Spectrum.dll. Защита метрологически значимой части ПО от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата обмена данных, не дающего возможности несанкционированного изменения.
Идентификационные данные ПО регистраторов приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения регистраторов
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
IKS49.Spectrum |
|
Номер версии (идентификационный номер) ПО |
v.1.0.0.2024 и выше |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа ШФВИ.ИКС-49.90 РЭ «Регистраторы сигналов волоконно-оптических датчиков ИКС-49.90. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
ШФВИ.ИКС-49.90 ТУ «Регистратор сигналов волоконно-оптических датчиков
ИКС-49.90. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Пролог»
(ООО «Пролог»)
Юридический адрес: 249037, Калужская обл., г. Обнинск, пр-т Ленина, д. 85в
Телефон: +7 (484) 396-89-22
WEB-сайт: https://prolog.ltd
Изготовитель
Общество с ограниченной ответственностью «Пролог»
(ООО «Пролог»)
Адрес: 249037, Калужская обл., г. Обнинск, пр-т Ленина, д. 85в
Телефон: +7 (484) 396-89-22
WEB-сайт: https://prolog.ltd
ИНН 4025079144
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
ИНН 9729338933
Телефон +7 (495) 437-56-33
Факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
Общество с ограниченной ответственностью «Пролог»
(ООО «Пролог»)
Юридический адрес: 249037, Калужская обл., г. Обнинск, пр-т Ленина, д. 85в
Телефон: +7 (484) 396-89-22
WEB-сайт: https://prolog.ltd
Принцип действия регистраторов заключается в измерении мощности излучения оптического сигнала, отраженного от оптоволоконных Брэгговских решеток, интерферометров (Фабри-Перо, Майкельсона и т.п.) и других спектрально чувствительных оптических элементов при сканировании по длине волны с помощью перестраиваемого лазера, встроенного в регистратор. При прохождении лазерного излучения через спектрально чувствительные оптические элементы часть его отражается и поступает обратно в измеритель мощности регистратора. Полученный сигнал оцифровывается и формируется набор значений в виде зависимости интенсивности отраженного излучения от длины волны. В прибор встроена эталонная газовая ячейка с точно известными абсолютными длинами волн поглощения. Каждый спектр, зарегистрированный прибором, проверяется по встроенному эталону.
Передача излучения лазера спектрально чувствительным оптическим элементам и приём отраженного излучения осуществляется по одномодовому оптическому волокну. В процессе измерений регистрируется зависимость мощности отражённого от спектрально чувствительного оптического элемента излучения от длины волны с последующим поиском экстремумов и определением соответствующих данных экстремумам значений длины волны.
Регистраторы могут быть выполнены в двух основных модификациях: ИКС-49.90-ХХ и ИКС-49.90-YY. Дополнительно модификации ИКС-49.90-ХХ и ИКС-49.90-YY могут выполняться в нескольких видах исполнения, отличающихся диапазоном измерений длины волны. Перечень модификаций и видов исполнения регистраторов включает:
-
1) ИКС-49.90-ХХ-’МВ-’МЕ. Здесь XX - количество коммутируемых каналов в диапазоне от 4 до 16, кратное четырем, WB - минимальная длина волны диапазона измерений длины волны (могут принимать значения 1500, 1510, 1520 нм), WE - максимальная длина волны диапазона измерений длины волны (могут принимать значения 1580, 1590, 1600 нм).
-
2) ИКС-49.90-YY-WB-WE. Здесь YY - количество коммутируемых каналов
в диапазоне от 20 до 192, кратное четырем, WB - минимальная длина волны диапазона измерений длины волны (могут принимать значения 1500, 1510, 1520 нм),
WE - максимальная длина волны диапазона измерений длины волны (могут принимать значения 1580, 1590, 1600 нм).
В зависимости от модификации регистраторы могут отличаться массой, габаритными размерами корпуса, количеством и типом оптических разъемов. Метрологические характеристики у обеих модификаций регистратора идентичные.
Управление работой регистраторов, отображение и хранение информации по измеряемым параметрам осуществляется с помощью внешнего персонального компьютера (ПК). Конструктивно регистраторы выполнены в прямоугольных металлических корпусах настольно-переносного типа.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом нанесения пломбы на крепежный винт корпуса регистраторов.
Заводской номер в виде обозначения, представляющего собой последовательность арабских цифр и специальных символов, наносится печатным способом на шильд, расположенный на верхней панели корпуса регистраторов.
Нанесение знака поверки на регистраторы не предусмотрено.
Общий вид регистраторов с указанием места нанесения заводского номера и места нанесения пломбировки от несанкционированного доступа приведен на рисунке 1. Внешний вид других модификаций может отличаться количеством оптических разъемов и размерами регистратора.

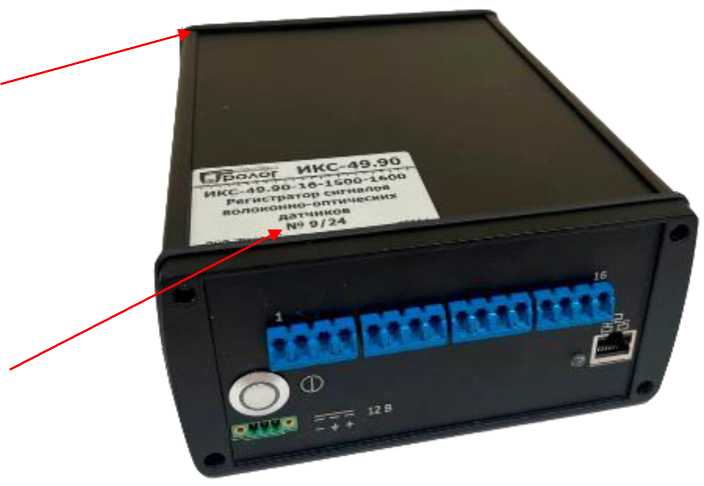

Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид регистраторов модификации ИКС-49.90-ХХ

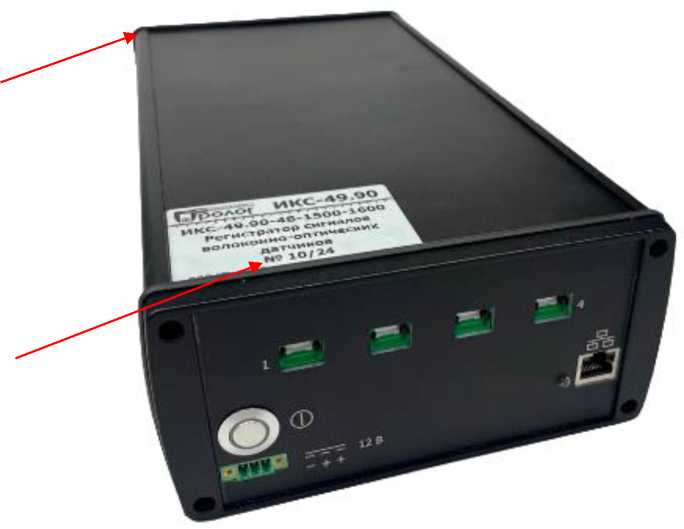

Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид регистраторов модификации MKC-49.90-YY
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины волны, нм:
|
от 1500 до 1580 от 1500 до 1590 от 1500 до 1600 от 1510 до 1580 от 1510 до 1590 от 1510 до 1600 от 1520 до 1580 от 1520 до 1590 от 1520 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерений длины волны, нм |
± 0,003 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ИКС-49.90-ХХ-WB-WE |
ИКС-49.90-YY-WB-WE | |
|
Количество каналов, шт. | ||
|
Частота опроса, Гц |
1 |
0 |
|
Количество коммутируемых каналов (схема 4х1х^ N от 2 до 48), шт. |
от 8 до 16 |
от 20 до 192 |
|
Интерфейс передачи данных |
Ethernet | |
|
Тип оптических разъемов |
LC/APC |
MTP/APC |
|
Габаритные размеры (ДхШхВ), мм, не более |
226x172x85 |
426x172x85 |
|
Масса, кг, не более |
4 |
6 |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
от 207 до 253 | |
|
- частота, Гц |
от 49 до 51 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, оС |
от +15 до +35 | |
|
- атмосферное давление, кПа |
от 84 до 106,7 | |
