Сведения о средстве измерений: 96275-25 Автоколлиматоры цифровые

Номер по Госреестру СИ: 96275-25
96275-25 Автоколлиматоры цифровые
(АК)

Назначение средства измерений:
Автоколлиматоры цифровые АК (далее - автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, а также для применения в качестве рабочих эталонов 1-го и 2-го разрядов в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482 (части 2, 3, 4).

сертификация программного обеспечения
Внешний вид. Автоколлиматоры цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Автоколлиматоры цифровые
Рисунок № 1
Внешний вид. Автоколлиматоры цифровые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Автоколлиматоры цифровые
Рисунок № 2
Внешний вид. Автоколлиматоры цифровые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Автоколлиматоры цифровые
Рисунок № 3

Общие сведения

Дата публикации - 04.09.2025
Срок свидетельства - 29.08.2030
Номер записи - 822972e4-77a2-4778-290f-d744cd647fb1
ID в реестре СИ - 1426591
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АК-025М,

Производитель

Изготовитель - Общество с ограниченной ответственностью «ИНЕРТЕХ»
Страна - РОССИЯ
Населенный пункт - 197376, г. Санкт-Петербург, ул. Профессора Попова, д. 5
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1852 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (14)

№1852 от 2025.08.29 Об утверждении типов средств измерений

Наличие аналогов СИ: Автоколлиматоры цифровые (АК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ИНЕРТЕХ»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96275-25
29.08.2030
Автоколлиматоры цифровые, АК
Общество с ограниченной ответственностью «ИНЕРТЕХ» (РОССИЯ 197376, г. Санкт-Петербург, ул. Профессора Попова, д. 5)
ОТ
МП
1 год

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Бесплатный

Кто поверяет Автоколлиматоры цифровые (АК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • АК-025М
  • 2 2 2 0 0 2 2 0

    Стоимость поверки Автоколлиматоры цифровые (АК)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Автоколлиматоры имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

    Метрологические характеристики нормированы с учетом влияния ПО.

    Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

    аблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    GonioScan AC

    Номер версии (идентификационный номер)

    ПО

    1.X1)

    Цифровой идентификатор ПО

    7C3A46612)

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    • 1) «Х» не относится к метрологически значимой части ПО и принимает значения от 3 до 9

    • 2) Контрольная сумма указана для версии ПО 1.3


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и маркировочную табличку типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Использование по назначению» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482

    РВАЕ.401219.003 ТУ «Автоколлиматоры цифровые АК. Технические условия»

    Правообладатель

    Общество с ограниченной ответственностью «ИНЕРТЕХ» (ООО «ИНЕРТЕХ»)

    Юридический адрес: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, литер К, помещ. 15Н, ком. 92

    ИНН 7813482900

    Изготовитель

    Общество с ограниченной ответственностью «ИНЕРТЕХ»
    (ООО «ИНЕРТЕХ»)
    Юридический адрес: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, литер К, помещ. 15Н, ком. 92
    Адрес места осуществления деятельности: 197376, г. Санкт-Петербург, ул. Профессора Попова, д. 5
    ИНН 7813482900
    Телефон (факс): +7 (981) 812-42-71
    Web-сайт: www.inertech-ltd.com
    E-mail: sales@inertech-ltd.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «ИНЕРТЕХ» (ООО «ИНЕРТЕХ»)
    Юридический адрес: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, литер К, помещ. 15Н, ком. 92
    ИНН 7813482900

    К настоящему типу средств измерений относятся автоколлиматоры модификаций АК-025, АК-025М, АК-05, которые отличаются метрологическими и техническими характеристиками.

    Принцип действия автоколлиматоров основан на измерении смещения изображения автоколлимационной марки, отраженного от плоской отражающей поверхности, относительно первоначального положения. Изображение автоколлимационной марки фиксируется ПЗС-матрицей, расположенной в фокальной плоскости объектива автоколлиматора. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.

    Автоколлиматоры состоят из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла. Автоколлиматоры устанавливают на двухкоординатное юстируемое основание или магнитное основание (при наличии) для настройки и фиксации положения.

    Общий вид автоколлиматоров представлен на рисунке 1. Содержание маркировки автоколлиматоров представлено на рисунке 2. Заводской номер в виде цифрового обозначения наносится типографским способом на маркировочную табличку, расположенную в нижней части корпуса оптико-электронного узла.

    Автоколлиматоры пломбируются с помощью пломбировочной наклейки, которая наносится на нижнюю поверхность корпуса на один из крепежных винтов в месте, указанном на рисунке 2.

    Нанесение знака поверки на автоколлиматоры не предусмотрено.

    Внешний вид. Автоколлиматоры цифровые (АК), http://oei-analitika.ru

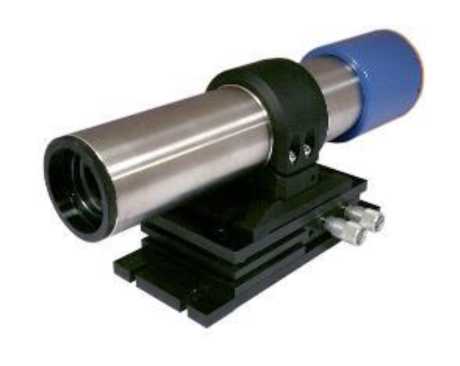

    Рисунок 1 - Общий вид автоколлиматоров

    Внешний вид. Автоколлиматоры цифровые (АК), http://oei-analitika.ru

    Место нанесения

    Внешний вид. Автоколлиматоры цифровые (АК), http://oei-analitika.ru

    Место нанесения

    заводского

    знака

    номера

    утверждения типа

    Место нанесения пломбы в виде наклейки

    Рисунок 2 - Маркировка автоколлиматоров с указанием мест нанесения заводского номера, знака утверждения типа, пломбировки


    Таблица 5 - Комплектность автоколлиматора

    Наименование

    Обозначение

    Количество

    Автоколлиматор цифровой

    АК1}

    1 шт.

    Двухкоординатное юстируемое основание

    -

    1 шт.

    USB-кабель

    -

    1 шт.

    Программное обеспечение

    GonioScan AC (на СD-диске или флэш-накопителе)

    -

    1 шт.

    Кейс для транспортирования

    1 шт.

    Целеуказатель

    1 шт.2)

    Магнитное основание

    1 шт.2)

    Зеркало

    1 шт.2)

    Ноутбук

    1 шт.2)

    Руководство по эксплуатации

    РВАЕ.401219.003 РЭ

    1 экз.

    Паспорт

    РВАЕ.401219.003 ПС

    1 экз.

    • 1) модификация в соответствии с заказом,

    • 2) поставляется по заказу


    аблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    модификация

    АК-025

    модификация

    АК-05

    модификация

    АК-025М

    Диапазон измерений углов в горизонтальной плоскости

    от -1200" до +1200"

    Диапазон измерений углов в вертикальной плоскости

    от -900" до +900"

    Пределы         допускаемой

    абсолютной       погрешности

    измерений углов

    ±0,25"

    ±0,50"

    ±0,10" (в поддиапазоне измерений от -600" до +600" включ.) ±0,25" (в остальных поддиапазонах измерений)

    Дискретность отсчета

    0,01"

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    модификация

    АК-025

    модификация

    АК-05

    модификация

    АК-025М

    Габаритные размеры, мм, не более:

    длина

    330

    ширина

    90

    высота

    90

    Масса, кг, не более

    3,0

    Максимальное расстояние от объектива

    автоколлиматора до отражающей

    1

    2

    0,25

    поверхности, м

    Параметры электрического питания:

    - напряжение питания автоколлиматора

    от источника постоянного тока (USB

    порт ноутбука), В

    5

    - напряжение питания ноутбука от

    источника переменного тока частотой

    (50±1) Гц

    220±22

    Наименование характеристики

    Значение

    модификация

    АК-025

    модификация

    АК-05

    модификация

    АК-025М

    Потребляемая мощность, Вт, не более:

    - без ноутбука

    4,5

    - с ноутбуком

    45

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +17 до +23

    - изменение температуры окружающего воздуха в течение

    1 часа, °С, не более

    0,2

    - относительная влажность окружающего воздуха, %,

    не более

    80

    - атмосферное давление, кПа

    от 85 до 105

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    5

    Средняя наработка до отказа, ч, не менее

    10000
