Номер по Госреестру СИ: 96222-25
96222-25 Ротаметры
(SFFL- 300)
Назначение средства измерений:
Ротаметры SFFL-300 (далее - ротаметры) предназначены для измерений объемного расхода жидкости и газа.

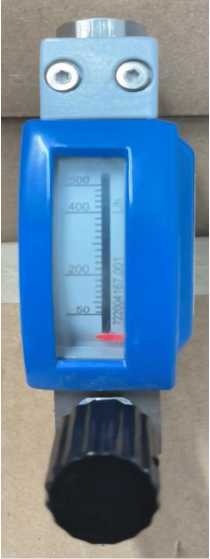

Внешний вид.
Ротаметры
Рисунок № 1
Внешний вид.
Ротаметры
Рисунок № 2

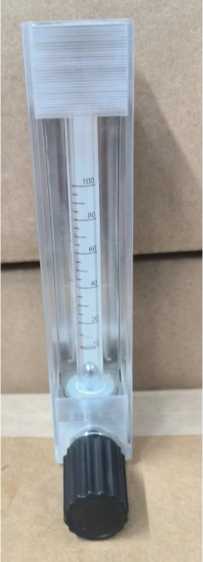

Внешний вид.
Ротаметры
Рисунок № 3
Общие сведения
Дата публикации - 21.08.2025
Срок свидетельства - 21.08.2030
Номер записи - 840487e4-314e-1028-d45c-e8aa32f2fb0f
ID в реестре СИ - 1426642
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SFFL-380, SFFL-340, SFFL- 380 (жид), SFFL- 380 (газ), SFFL- 320 (газ),
Производитель
Изготовитель - Guoyi (Beijing) Analytical Instrument Co., LTD
Страна - КИТАЙ
Населенный пункт - (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Уведомление о начале осуществления предпринимательской деятельности -
Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1723 от 2025.08.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1723 от 2025.08.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Ротаметры (SFFL- 300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Guoyi (Beijing) Analytical Instrument Co., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95967-25 23.07.2030 |
Анализаторы жидкости промышленные, SFLA-200 Guoyi (Beijing) Analytical Instrument Co., LTD (КИТАЙ (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing) |
ОТ МП |
1 год |
|
95791-25 02.07.2030 |
Хроматографы газовые промышленные, SFGC-3000А Guoyi (Beijing) Analytical Instrument Co., LTD (КИТАЙ (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing) |
ОТ МП |
1 год |
|
95790-25 02.07.2030 |
Хроматографы газовые промышленные, SFGC-3000G Guoyi (Beijing) Analytical Instrument Co., LTD (КИТАЙ (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing) |
ОТ МП |
1 год |
|
96222-25 21.08.2030 |
Ротаметры, SFFL- 300 Guoyi (Beijing) Analytical Instrument Co., LTD (КИТАЙ (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing) |
ОТ МП |
4 года |
|
97353-25 29.12.2030 |
Анализаторы кислорода, SFTO-3000 Guoyi (Beijing) Analytical Instrument Co., LTD (КИТАЙ (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing) |
ОТ МП |
1 год |
|
98268-26 16.04.2031 |
Газоанализаторы водорода, SFTHC-300 Guoyi (Beijing) Analytical Instrument Co., LTD (КИТАЙ (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Ротаметры (SFFL- 300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 32 | 29 | 3 | 0 | 32 | 29 | 3 |
Стоимость поверки Ротаметры (SFFL- 300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта, совмещенного с руководством по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Технические характеристики» паспорта, совмещенного с руководством по эксплуатации SFFL-300.01.ПС/РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Q/KL 20.009-2025 Ротаметры SFFL-300. Стандарт предприятия
Правообладатель
Guoyi (Beijing) Analytical Instrument Co., LTD, Китай
Адрес: (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, BEIJING, China
Телефон: +8615021280620
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, проспект Вернадского, д. 41, стр. 1, помещение 263
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское шоссе, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке, за счет движения измеряемой среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из конической, вертикально установленной трубки, в которой встроен свободно перемещающийся по вертикали поплавок (в зависимости от заказа может быть различной формы).
Измеряемая среда движется по трубке снизу вверх, вынуждая поплавок подняться на определенную высоту в зависимости от расхода измеряемой среды.
Положение поплавка передается на индикатор магнитным или индукционным способом.
Трубка ротаметров может быть изготовлена из нержавеющей стали, титана, а также иметь исполнения для продуктов питания или иметь керамический поплавок.
К данному типу средства измерений относятся модификации: SFFL-320, SFFL-340, SFFL-380. Ротаметры SFFL-380 комплектуются индикатором М8.
Ротаметры могут комплектоваться регулятором давления и предельными выключателями: регулятор перепада давления на входе обозначается (RE), регулятор перепада давления на выходе (RA), один предельный выключатель (К1), два предельных выключателя (К2), один герконовый предельный выключатель (R1). Электрическое подключение возможно через кабельный ввод (L) или разъёмное соединение (S).
Ротаметры имеют различные присоединения к измеряемому трубопроводу:
-
- резьбовое (V);
-
- соединение по ниппель для подключения гибкого шланга или трубки (S);
-
- асептическое соединение (А).
Дополнительно ротаметры SFFL-320, SFFL-340 могут комплектоваться электронным модулем ESK.
Структура условного обозначения ротаметров SFFL-320, SFFL-340:
SFFL-X1-X2-X3-X4-X5-X6-X7-X8
X1 - модификация ротаметров:
-
- 320 - с клапаном для горизонтального присоединения;
-
- 340 - без клапана для вертикального присоединения;
Х2 - наличие регулятора давления:
-
- RE - регулятор давления на входе;
-
- RA - регулятор давления на выходе;
Х3 - электрические модули:
-
- К1 - один предельный выключатель;
-
- К2 - два предельных выключателя;
-
- ESK - 4.. .20 мА/HART;
-
- R1 - один предельный выключатель, тип REED;
Х4 - тип присоединения:
-
- S - разъемное соединение;
-
- L - кабельное уплотнение с кабелем;
Х5 - конструктивное исполнение:
-
- НТ - высокотемпературная версия;
Х6 - конструкционное исполнение: А - взрывозащищенный предельный выключатель;
Х7 - исполнение: Ex - взрывозащищенное исполнение;
Х8 - исполнение: SK - соответствие предельного выключателя требованиям SIL.
Структура условного обозначения ротаметров SFFL-380:
SFFL-X1-X2-X3-X4
Х1 - модификация ротаметров: 380 - общая длина измерительного конуса 100 мм; Х2 - материал верхнего и нижнего присоединения:
-
- N - латунь;
-
- R - нержавеющая сталь;
-
- PV - ПВДФ;
Х3 - регуляторы перепада давления:
-
- RE - регулятор давления на входе;
-
- RA - регулятор давления на выходе;
Х4 - наличие предельных выключателей:
-
- К1 - один предельный выключатель;
-
- К2 - два предельных выключателя.
Общий вид ротаметров представлен на рисунке 1.
SFFL-320
SFFL-340
Рисунок 1 - Общий вид ротаметров
160
150 =
100 =
_с
2j
50 =
0.005
1Н -
72205960
SFFL-380
Серийный номер ротаметров, состоящий из арабских цифр и букв латинского алфавита, наносится на маркировочную табличку ротаметров методом лазерной гравировки. Конструкцией ротаметров не предусмотрено нанесение знака поверки и пломбирование.
Общий вид маркировочной таблички и место нанесения серийного номера
представлены на рисунке 2.
№:F02L1X0001
Место нанесения серийного номера
и Ротаметр
SFFL.34O
№:F04L1X0001
РТ Макс.:202 PS: 130 bar TS:150 °C
PT Макс.:202 PS:130 bar TS:150°C
воздух: 0.2 MPa(g)
J 1.293 kg/Nm3
ЕАЭС KG417/039.ON.02.02859
1Ex ia НС T6...T1 GbX
Guoyi (Beijing) Analytical Instrument Co., LTD (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, BEIJING
воздух: 0.2 MPa(g)
' 1.293 kg/Nm3
ЕАЭС KG417/039.CN.02.02859
1Exia ПС T6...T1 GbX
Guoyi (Beijing) Analytical Instrument Co., LTD (No.1 Shunchuang Second Road) North of Wenhuaying Village. Shunyi District, BEIJING
SFFL-320
SFFL-340
MCVJEJlb:SFFL-380/ Ротаметр ГЛЦП
Temp:-20~100°C / PT Макс.: lObar
Tag №: PTFE / Точность: 2.5 class
Серийный №: F0SL1X0001 Клапан: <р1.0 mm
ЕАЭС KG417/039,CN.02.02859
1Ex ia ПС T6...T1 Gb X
LUI Guoyi (Beijing) Analytical Instrument Co., LTD L11L (No.1 Shunchuang Second Road) North of
|| | Wenhuaying Village, Shunyi District, BEIJING
SFFL-380
Рисунок 2 - Общий вид маркировочной таблички, место нанесения серийного номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
SFFL-320, SFFL-340 |
SFFL-380 | |
|
Диаметр условного прохода, мм 1)1 |
от 6 до 50 | |
|
Диапазон измерений объемного расхода газа 2), дм3/ч |
от 16 до 4800 |
от 16 до 8000 |
|
Диапазон измерений объемного расхода жидкости 2), дм3/ч |
от 1,5 до 150 |
от 1,5 до 250 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений объемного расхода при снятии показаний по шкале ротаметра, % |
±4,0 |
±2,5 |
|
Пределы допускаемой относительной погрешности преобразования значения объемного расхода в токовый выходной сигнал от 4 до 20 мА, % |
±2,5 |
- |
| ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
SFFL-320, SFFL-340 |
SFFL-380 | |
|
Максимальное давление измеряемой среды, МПа |
13 |
1 |
|
Температура измеряемой среды, °С
|
от -80 до +150 от -25 до +150 от -40 до +150 от -80 до +200 |
от -5 до +100 от -5 до +65 |
|
Напряжение питания постоянного тока, В |
от 12 до 32 | |
|
Условия эксплуатации:
|
от -40 до +70 от -40 до +70 от -25 до +70 от -25 до +180 от 30 до 80 от 84,7 до 106,7 |
от -20 до +100 от -20 до +65 от 30 до 80 от 84,7 до 106,7 |
|
Масса, кг, не более |
25 | |
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
- |
|
Габаритные размеры, мм, не более:
|
600 370 370 | |
|
Маркировка взрывозащиты
|
1 Ex h IIC T6...T1 Gb X Ex h IIIC Т85°С...Т140°С Db X 1 Ex ia IIC T6...T1 Gb X Ex ia IIIC T85°C...T140°C Db X 2Ex nA IIC T6...T1 Gc X | |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015
|
IP66/IP68 IP65 |
IP65 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
219000 |
