Номер по Госреестру СИ: 96215-25
96215-25 Комплексы программно-технические
(Externum)
Назначение средства измерений:
Комплексы программно-технические Externum (далее - ПТК) предназначены для измерений и преобразований сигналов от не входящих в состав ПТК первичных измерительных преобразователей: силы и напряжения постоянного тока; электрического сопротивления постоянному току (в том числе сопротивления термопреобразователей); частоты следования и количества импульсов; термоэлектродвижущей силы термопар - с отображением на автоматизированных рабочих местах (далее - АРМ) результатов измерений в единицах электрических величин и/или контролируемых технологических параметров; а также для воспроизведений аналоговых сигналов силы и напряжения постоянного тока; приема и передачи информации по последовательным каналам связи.
Внешний вид.
Комплексы программно-технические
Рисунок № 1
Общие сведения
Дата публикации - 25.08.2025
Срок свидетельства - 25.08.2030
Номер записи - 4deb7000-8d65-4356-e1dd-3bd140073d96
ID в реестре СИ - 1426649
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «РегЛаб»
Страна - РОССИЯ
Населенный пункт - 620085, г. Екатеринбург, ул. Дорожная, 37
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1751 от 2025.08.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1751 от 2025.08.25 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы программно-технические (Externum)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «РегЛаб»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96215-25 25.08.2030 |
Комплексы программно-технические, Externum Общество с ограниченной ответственностью «РегЛаб» (РОССИЯ 620085, г. Екатеринбург, ул. Дорожная, 37) |
ОТ МП |
4 года |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Комплексы программно-технические (Externum)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы программно-технические (Externum)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) ПТК состоит из ПО верхнего уровня, системного ПО, встроенного ПО центрального процессорного устройства (далее - ЦПУ) и встроенного ПО модулей ввода/вывода контроллеров REGUL.
ПО верхнего уровня предназначено для анализа и отображения измерительной информации и задания уровней воспроизводимых сигналов.
ПО верхнего уровня, встроенное ПО ЦПУ и системное ПО являются метрологически незначимыми.
Встроенное ПО модулей ввода/вывода ПЛК REGUL разделено на метрологически значимую и метрологически незначимую части.
Для защиты ПО верхнего уровня и встроенного ПО ЦПУ от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО.
Встроенное ПО модулей ввода/вывода устанавливается в энергонезависимую память модулей при изготовлении и недоступно для коррекции конечным пользователем.
Уровень защиты встроенного ПО модулей ввода/вывода от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики ПТК нормированы с учетом влияния встроенного ПО модулей ввода/вывода ПЛК REGUL.
Идентификационные данные встроенного ПО ПТК приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО, не ниже |
|
Встроенное ПО модулей ввода/вывода |
RegulIO |
1.Х.Х.Х |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.6 «Устройство и работа» документа РГДП.421457.001 РЭ «Комплексы программно-технические Externum. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
РГДП.421457.001 ТУ «Комплексы программно-технические Externum. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «РегЛаб»
(ООО «РегЛаб»)
ИНН 6658551752
Адрес юридического лица: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2
Телефон/факс: +7 (343) 270-23-35
E-mail: info@reglab.ru
Изготовитель
Общество с ограниченной ответственностью «РегЛаб»(ООО «РегЛаб»)
ИНН 6658551752
Адрес юридического лица: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2
Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, 37
Телефон/факс: +7 (343) 270-23-35
E-mail: info@reglab.ru
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Правообладатель
Общество с ограниченной ответственностью «РегЛаб»(ООО «РегЛаб»)
ИНН 6658551752
Адрес юридического лица: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2
Телефон/факс: +7 (343) 270-23-35
E-mail: info@reglab.ru
Принцип действия ПТК основан на аналого-цифровом преобразовании входных сигналов, осуществляемом модулями ввода программируемых логических контроллеров (далее - ПЛК) REGUL в цифровые коды, которые затем поступают в модуль центрального процессора контроллеров и визуализируются в единицах электрических величин и/или контролируемых технологических параметров на мониторе АРМ. За счет цифро-аналогового преобразования в модулях аналогового вывода обеспечивается воспроизведение выходных аналоговых сигналов силы и напряжения постоянного электрического тока. Модули информационного обмена обеспечивают передачу информации по стандартным промышленным протоколам без искажений.
Конструктивно ПТК являются проектно-компонуемыми. В состав ПТК входят измерительные каналы (далее - ИК), размещаемые в электротехнических шкафах и включающие в свой состав, в зависимости от проекта, модули ввода/вывода аналоговых сигналов, процессорные модули ПЛК REGUL, а также:
-
- промежуточные преобразователи для реализации гальванической развязки и сопряжения с первичными преобразователями;
-
- модули для приведения входных сигналов к унифицированным диапазонам, для преобразования входных и выходных сигналов в другие величины в унифицированных диапазонах, для обеспечения измерения сопротивления;
-
- искробезопасные барьеры;
-
- устройства защиты от импульсных перенапряжений;
-
- АРМ для визуализации результатов преобразования/задания уровней воспроизводимых ПТК сигналов.
В ПТК используются различные измерительные каналы в зависимости от наличия и типа дополнительной гальванической развязки:
-
- БГР - измерительные каналы без дополнительной гальванической развязки, преобразователей, нормализаторов;
-
- СГР (0,05) - измерительные каналы с дополнительной гальванической развязкой, преобразователями и нормализаторами с пределами допускаемой приведенной к диапазону измерений погрешностью измерений ±0,05 %.
-
- СГР (0,1) - измерительные каналы с дополнительной гальванической развязкой, преобразователями и нормализаторами с пределами допускаемой приведенной к диапазону измерений погрешностью измерений ±0,1 %.
Заводской номер ПТК наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

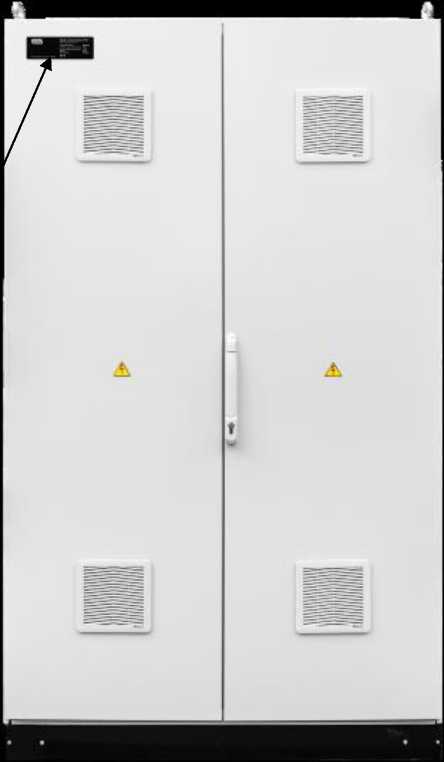

Общий вид ПТК с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на ПТК в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) ПТК не предусмотрено. Шкафы, в которых размещены ИК, запираются на ключ.
Место нанесения
заводского номера и знака утверждения типа
Рисунок 1 - Общий вид шкафа ПТК с указанием места нанесения знака утверждения типа, места нанесения заводского номера
аблица 2 - Метрологические характеристики при измерении параметров
|
Наименование характеристики |
Диапазон измерений |
Модули ввода/вывода аналоговых сигналов |
Пределы допускаемой погрешности измерений (абсолютной Д, относительной 6, %, приведенной yX), %) | ||
|
БГР |
СГР (0,05) |
СГР (0,1) | |||
|
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
AI XX 04Y AI XX 14Y AI XX 24Y AI XX 34Y |
±0,025 (y) |
±0,08 (y) |
±0,13 (y) |
|
AI XX 01Y AI XX 02Y AI XX 05Y AI XX 08Y AI XX 88Y AS XX 01Y |
±0,10 (y) |
±0,14 (y) |
±0,16 (y) | ||
|
AI XX 84Y |
±0,05 (y) |
±0,09 (y) |
±0,13 (y) | ||
|
Частота следования импульсов |
от 1 до 500 000 Гц |
DA XX 01Y DA XX 02Y |
±0,01 (6) |
- |
- |
|
от 1 до 2500 Гц |
DI XX 01Y | ||||
|
Наименование характеристики |
Диапазон измерений |
Модули ввода/вывода аналоговых сигналов |
Пределы допускаемой погрешности измерений (абсолютной Д, относительной 6, %, приведенной уХ), %) | ||
|
БГР |
СГР (0,05) |
СГР (0,1) | |||
|
Количество импульсов |
от 1 до 232 |
DA XX 01Y DA XX 02Y DI XX 01Y |
±1 имп.(Д) |
- |
- |
|
Электрическое сопротивление постоянному току |
от 1 до 450 Ом |
AI XX 03Y AI XX 13Y |
±0,10 (Y) |
± 0,12 (y) |
±0,17 (y) |
|
AI XX 04Y |
- |
±0,08 (y) |
±0,14 (y) | ||
|
AI XX 84Y |
- |
±0,09 (y) |
±0,14 (y) | ||
|
AI XX 01Y AI XX 08Y AI XX 88Y AS XX 01Y AI XX 05Y |
- |
±0,14 (y) |
±0,18 (y) | ||
|
Напряжение постоянного тока |
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до 10 В |
AI XX 04Y AI XX 14Y AI XX 24Y AI XX 34Y |
±0,025 (y) |
±0,08 (y) |
±0,11 (y) |
|
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
AI XX 86Y |
±0,05 (y) |
±0,10 (y) |
±0,13 (y) | |
|
от -400 до +400 мВ |
AI XX 03Y AI XX 13Y |
±0,10 (y) |
±0,14 (y) |
±0,16 (y) | |
|
Напряжение постоянного тока |
от -10 до +10 В от 0 до +10 В |
AI XX 05Y AS ХХ 01Y | |||
|
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
AI XX 85Y | ||||
|
Примечание - «XX» - количество каналов; «Y» - номер разработки. 1) При расчете приведенной погрешности в качестве нормирующего значения принимается диапазон измерений. | |||||
Таблица 3 - Метрологические характеристики при воспроизведении параметров
|
Наименование характеристики |
Диапазон воспроизведений |
Модули ввода/вывода аналоговых сигналов |
Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений, % | ||
|
БГР |
СГР (0,05) |
СГР (0,1) | |||
|
Сила постоянного тока |
от 4 до 20 мА |
АО ХХ 83Y |
±0,30 |
±0,38 |
±0,40 |
|
от 0 до 20 мА от 4 до 20 мА |
AO XX 01Y АО ХХ 02Y АО ХХ 03Y AS ХХ 01Y |
±0,10 |
±0,14 |
±0,16 | |
|
Наименование характеристики |
Диапазон воспроизведений |
Модули ввода/вывода аналоговых сигналов |
Пределы допускаемой приведенной к диапазону воспроизведений погрешности воспроизведений, % | ||
|
БГР |
СГР (0,05) |
СГР (0,1) | |||
|
Напряжение постоянного тока |
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
АО ХХ 03Y |
±0,10 |
±0,14 |
±0,16 |
|
от -10 до +10 В от 0 до +10 В |
АО ХХ 83Y AS ХХ 01Y | ||||
|
Примечание - «XX» - количество каналов; «Y» - номер разработки. | |||||
Таблица 4 - Метрологические характеристики ПТК с модулями AI XX 03Y, AI XX 13Y при использовании термопреобразователей сопротивления в качестве датчиков
|
Обозначение типа термопреобразователя сопротивления |
Диапазон измерений сопротивления постоянному току термопреобразователей сопротивления в температурном эквиваленте, оС |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току термопреобразователей сопротивления в температурном эквиваленте, оС | |
|
четырехпроводная схема подключения |
трехпроводная схема подключения | ||
|
50М (а=0,00428) 1) |
от -180 до +200 |
±0,5 |
±0,7 |
|
100М (а=0,00428) 1) |
от -180 до +200 |
±0,5 |
±0,7 |
|
50М (а=0,00426) 1) |
от -50 до +200 |
±0,5 |
±0,7 |
|
100М (а=0,00426) 1) |
от -50 до +200 |
±0,5 |
±0,7 |
|
50П (а=0,00391) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
100П (а=0,00391) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt50 (а=0,00385) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt100 (а=0,00385) 1) |
от -200 до +850 |
±0,5 |
±0,7 |
|
50Н (а=0,00617) 1) |
от -60 до +180 |
±0,5 |
±0,7 |
|
100Н (а=0,00617) 1) |
от -60 до +180 |
±0,5 |
±0,7 |
|
46П (гр. 21) (а=0,00391) |
от -200 до +650 |
±0,5 |
±0,7 |
|
53М (гр. 23) (а=0,00426 |
от -50 до +180 |
±0,5 |
±0,7 |
1) Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
Таблица 5 - Метрологические характеристики ПТК с модулями AI XX 03Y, AI XX 13Y при использовании термопар в качестве датчиков
|
Обозначение типа термопары по ГОСТ Р 8.585-2001 |
Диапазон измерений ТЭДС термоэлектрических преобразователей в температурном эквиваленте, °C |
Пределы допускаемой абсолютной погрешности измерений ТЭДС термоэлектрических преобразователей в температурном эквиваленте, °C |
|
R |
от -50 до +1760 |
±3,0 |
|
S |
от -50 до +1760 |
±3,0 |
|
B |
от +250 до +1820 |
±2,5 |
|
J |
от -210 до +1200 |
±2,5 |
|
T |
от -200 до +400 |
±1,5 |
|
Обозначение типа термопары по ГОСТ Р 8.585-2001 |
Диапазон измерений ТЭДС термоэлектрических преобразователей в температурном эквиваленте, °C |
Пределы допускаемой абсолютной погрешности измерений ТЭДС термоэлектрических преобразователей в температурном эквиваленте, °C |
|
E |
от -200 до +1000 |
±2,0 |
|
K |
от -200 до +1370 |
±2,5 |
|
N |
от -200 до +1300 |
±2,5 |
|
A-1 |
от 0 до +2500 |
±3,0 |
|
A-2 |
от 0 до +1800 |
±3,0 |
|
A-3 |
от 0 до +1800 |
±3,0 |
|
L |
от -200 до +800 |
±2,0 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 187 до 242 от 195,5 до 253,0 50±1 |
|
Потребляемая мощность шкафа с ИК, кВт, не более |
2,0 |
|
Габаритные размеры шкафа (высотахширинахглубина), мм, не более |
2000x1200x1000 |
|
Условия эксплуатации:
|
от +5 до +40 80 без образования конденсата от 84,0 до 106,7 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка отдельного ИК на отказ, ч |
150000 |
