Номер по Госреестру СИ: 96180-25
96180-25 Меры счетной концентрации частиц в масле
(МСК-М-5-20)
Назначение средства измерений:
Меры счетной концентрации частиц в масле МСК-М-5-20 (далее - меры) предназначены для воспроизведения и передачи единицы счетной концентрации частиц в масле при градуировке, калибровке, поверке, испытаниях в целях утверждения типа средств измерений дисперсных параметров взвесей.

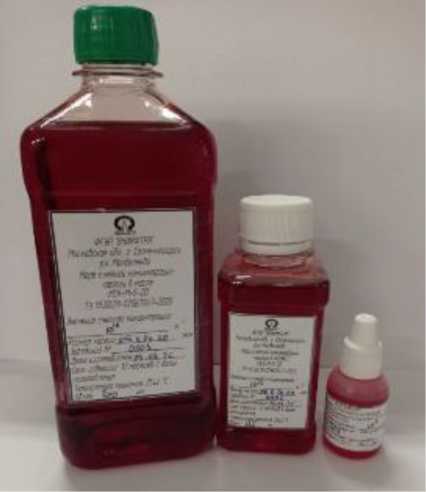

Внешний вид.
Меры счетной концентрации частиц в масле
Рисунок № 1
Внешний вид.
Меры счетной концентрации частиц в масле
Рисунок № 2
Внешний вид.
Меры счетной концентрации частиц в масле
Рисунок № 3
Общие сведения
Дата публикации - 19.08.2025
Срок свидетельства - 15.08.2030
Номер записи - b4c47602-ffc5-dc2e-6a61-2bef1bf6b401
ID в реестре СИ - 1426684
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ -
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
Страна - РОССИЯ
Населенный пункт - 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1700 от 2025.08.15 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Меры счетной концентрации частиц в масле (МСК-М-5-20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95944-25 21.07.2030 |
Гидрофоны, ГИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
2 года |
|
95895-25 16.07.2030 |
Пробники дифференциальные активные, ПДА-1000 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
1 год |
|
95853-25 10.07.2030 |
Осциллографы модульные , С8-3000М Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
1 год |
|
96190-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-М45 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96189-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-П90 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96188-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-П70 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96187-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-М60 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96186-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-П45 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96185-25 15.08.2030 |
Меры значения дзета-потенциала частиц в жидкости, МДП-М90 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96184-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-25-50 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96183-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-5-100 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96182-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-100-200 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96181-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-100-150 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96180-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-5-20 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96179-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-2-10 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96178-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-200-300 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96177-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-50-75 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96176-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-75-100 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96175-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-125-250 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
96174-25 15.08.2030 |
Меры счетной концентрации частиц в масле, МСК-М-10-25 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
|
|
97886-26 05.03.2031 |
Комплекты нагрузок волноводных, КНВ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
2 года |
|
97986-26 |
Установка для измерений массовой концентрации аэрозольных частиц, УМК-1 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
1 год |
|
98093-26 26.03.2031 |
Измерители интервалов времени и частоты прецизионные универсальные, Ч3-110 Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (РОССИЯ 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Меры счетной концентрации частиц в масле (МСК-М-5-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Меры счетной концентрации частиц в масле (МСК-М-5-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта мер методом компьютерной графики.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок применения» документа «Меры счетной концентрации частиц в масле МСК-М-5-20. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
ТУ 19.20.29-02567567-2025. Меры счетной концентрации частиц в масле МСК-М. Технические условия
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
ИНН: 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, поселок городского типа Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
ИНН: 5044000102
Адрес: 141570, Московская обл., г. Солнечногорск, поселок городского типа Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, поселок городского типа Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, поселок городского типа Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
ИНН: 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, поселок городского типа Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Меры представляют собой суспензию на основе частиц диоксида циркония или электрокорунда, диспергированных в масле АМГ-10, расфасованную в пластиковые флаконы.
Принцип работы мер основан на воспроизведении счётной концентрации частиц заданного диапазона размеров, взвешенных в мерах.
Общий вид мер представлен на рисунке 1.
Рисунок 1 - Общий вид мер счетной концентрации частиц в масле МСК-М-5-20
Пломбировка мер не предусмотрена.
Идентификационные данные мер (товарный знак, наименование предприятия-изготовителя, наименование меры с определенной счетной концентрацией частиц и диапазоном размеров частиц, заводской номер, объем, дата изготовления, срок годности, температура хранения, обозначение ТУ)
включены в маркировку, которая в виде нестираемой этикетки наносится на пластиковый флакон, в котором содержится мера. Этикетка выполнена типографским методом, обеспечивающим прочтение и сохранность маркировки в процессе эксплуатации мер. Заводской номер имеет цифровой формат. Этикетка с идентификационными данными мер представлена на рисунке 2.
ISIIIIM'I’I гм
ВНИИФТРИ
ФГУП'ВНИИФТРИ'
Московская ода, г. Солнечногорск, рл МенделееЬо
Мера счетной концентрации чостиц 6 масле МСК-М-5-20
ТУ 19.2029-02567567-2025 ]
Значение счетной концентрации__м ~3
Размер частиц__мкм Дата изготовления_____________
Заводской __________
Срок годности 12 месяцев с даты изготодения
Температура хранения' 25+2 ‘С Одьем'__мл
ФГУП ‘ВНИИФТРИ" Московская обл, г. Солнечногорск.
р.п. Менделеева Мера счетной концентрации частиц 6 масле МСК-М-5-20
ТУ 19.20.29-02567567-2025
Значение счетной концентрации:
-j __м Размер частиц:,__мкм
ЗаЬодской №___________________
Дата изготовления._______________
Срок годности 12 месяцев с даты изготовления
Температура хранения 25+2 ‘С Объем . мл
Рисунок 2 - Этикетка с идентификационными данными мер
Нанесение знака утверждения типа и знака поверки непосредственно на меры не предусмотрено.
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное* воспроизводимое значение счетной концентрации частиц в масле в диапазоне размеров частиц от 5 до 20 мкм, м-3 |
от 108 до 1018 |
|
Пределы допускаемой относительной погрешности воспроизведения значения счётной концентрации частиц в масле в диапазоне размеров частиц от 5 до 20 мкм, % |
±8 |
|
* - Действительное воспроизводимое значение счетной концентрации частиц в масле приведено в паспорте при выпуске из производства | |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный объем фасовки мер, см3 |
15; 125; 500 |
|
Условия эксплуатации мер: температура окружающей среды, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа |
от +20 до +30 80 от 84 до 106,7 |
