Сведения о средстве измерений: 96110-25 Датчики давления сдвоенные

Номер по Госреестру СИ: 96110-25
96110-25 Датчики давления сдвоенные
(2ДД)

Назначение средства измерений:
Датчики давления сдвоенные 2ДД (далее - датчики) предназначены для непрерывного преобразования значения измеряемого параметра - абсолютного давления в пропорциональный выходной сигнал в виде электрического сопротивления постоянному току.

сертификация программного обеспечения

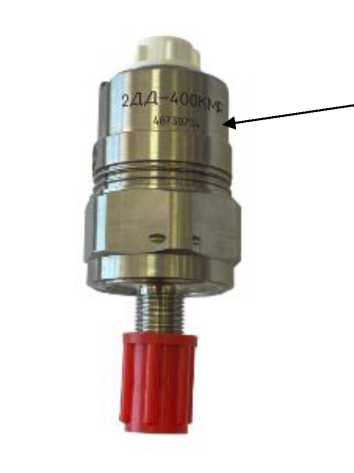

Внешний вид. Датчики давления сдвоенные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики давления сдвоенные
Рисунок № 1

Общие сведения

Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - f4d1820d-0f1c-85b0-7771-580111796d35
ID в реестре СИ - 1426754
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

2ДД-60КМР, 2ДД-400КМР, 2ДД-25КМР, 2ДД-160КМР,

Производитель

Изготовитель - Акционерное общество энгельсское опытноконструкторское бюро "Сигнал" им. А.И. Глухарева
Страна - РОССИЯ
Населенный пункт - 413119, Саратовская область, р-н Энгельсский, рп. Приволжский, ул. 5-й квартал (Энгельс-19 мкр), д. 14
Уведомление о начале осуществления предпринимательской деятельности -

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 94
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Датчики давления сдвоенные (2ДД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество энгельсское опытноконструкторское бюро "Сигнал" им. А.И. Глухарева

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96110-25

Датчики давления сдвоенные, 2ДД
Акционерное общество энгельсское опытноконструкторское бюро "Сигнал" им. А.И. Глухарева (РОССИЯ 413119, Саратовская область, р-н Энгельсский, рп. Приволжский, ул. 5-й квартал (Энгельс-19 мкр), д. 14)
ОТ
МП
3 года

Кто поверяет Датчики давления сдвоенные (2ДД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • 2ДД-400КМР
  • 2ДД-160КМР
  • 2ДД-60КМР
  • 2ДД-25КМР
  • 94 94 0 0 94 94 0

    Стоимость поверки Датчики давления сдвоенные (2ДД)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится методом печати на титульный лист паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 3.3 «Проверка работоспособности» и 3.4 «Монтаж, демонтаж» документа «Датчик давления сдвоенный 2ДД-КМР. Руководство по эксплуатации. 2ДД-КМР РЭ».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2900 от «06» декабря 2019 г.

    Правообладатель

    Акционерное общество «Государственный космический научно-производственный центр имени М.В. Хруничева»

    (АО «ГКНПЦ им. М.В. ХРУНИЧЕВА»)

    ИНН 7730239877

    Юридический адрес: 121309, г. Москва, ул. Новозаводская, д. 18

    Изготовитель

    Акционерное общество энгельсское опытноконструкторское бюро «Сигнал»
    им. А.И. Глухарева
    (АО ЭОКБ «Сигнал» им. А.И. Глухарева)
    ИНН 6449013609
    Адрес: 413119, Саратовская область, р-н Энгельсский, рп. Приволжский, ул. 5-й квартал (Энгельс-19 мкр), д. 14

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адреса мест осуществления деятельности:
    142300, РОССИЯ, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д.2;
    308023, РОССИЯ, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
    РОССИЯ, Ивановская обл., р-н Лежневский, СПК имени Мичурина
    Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263

    Правообладатель


    Акционерное общество «Государственный космический научно-производственный центр имени М.В. Хруничева»
    (АО «ГКНПЦ им. М.В. ХРУНИЧЕВА»)
    ИНН 7730239877
    Юридический адрес: 121309, г. Москва, ул. Новозаводская, д. 18

    Принцип действия датчиков основан на способности чувствительного элемента мембраны деформироваться в зависимости от величины поступающего на приемную полость давления. Деформируясь, мембрана через передаточно-множительный механизм перемещает щеткодержатели со щетками по потенциометрам. Каждому значению давления соответствуют определенное положение скользящих контактов на потенциометре, а следовательно, выходное сопротивление электрическому напряжению

    Конструктивно датчики состоят из приемного узла, передаточно-множительного механизма, двух потенциометров и кожуха с электросоединителем.

    Датчики выпущены в четырех модификациях: 2ДД-25КМР, 2ДД-60КМР, 2ДД-160КМР, 2ДД-400 КМР, которые отличаются диапазонами измерений абсолютного давления.

    К данному типу датчиков относятся датчики давления 2ДД:

    мод. 2ДД-25КМР, зав. № 48730145; 48730661; 48730662; 48730666; 48730764; 48730784; 48730944; 48730945; 48730946; 48730947; 48730948; 48730949; 48730950; 48730951; 48730953; 48730954; 48730955; 48730958; 48730960; 48730962; 48730963; 48731281; 48731282; 48731283; 48731284; 48731285; 48731286; 48731287; 48731288; 48731289; 48731291; 48731292; 48731293; 48731295; 48731298; 48731299; 48731300; 48731303,

    мод. 2ДД-60КМР, зав. № 48730731, 48730850, 48730851, 48730852, 48730853; 48730854; 48730855; 48730856; 48730857; 48730858; 48730859; 48730860; 48730887; 48730890; 48730891; 48730892; 48730893; 48730894; 48730895; 48730896,

    мод. 2ДД-160КМР, зав. № 48724472; 48724473; 48724480; 48724496; 48724507; 48724523; 48727401; 48727402; 48727416; 48727417; 48730830; 48730832; 48730835; 48730840; 48730912; 48730913; 48730914; 48730917; 48730918; 48730920; 48730922; 48730923; 48730925; 48730927; 48730932; 48730933; 48730936; 48730938; 48730940; 48730941,

    мод. 2ДД-400КМР, зав. № 48730752; 48730753; 48730754; 48730755; 48730871; 48730874.

    Заводской номер в виде цифрового обозначения, состоящего и арабских цифр, нанесен методом лазерной гравировки на корпус датчиков.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид датчиков представлен на рисунке 1.

    Внешний вид. Датчики давления сдвоенные (2ДД), http://oei-analitika.ru

    Место

    нанесения

    заводского

    номера

    Рисунок 1 - Общий вид датчиков давления сдвоенных 2ДД

    Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией датчиков.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Датчик давления сдвоенный*

    2ДД

    1 шт.

    Демпфер

    Д59-3

    1 шт.

    Гайка

    М12х1-31А

    ГОСТ 1395 8-74

    1 шт.

    Паспорт

    2ДД-КМР ПС

    1 экз.

    Руководство по эксплуатации

    2ДД-КМР РЭ

    1 экз.

    * - модификация определяется договором поставки


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазоны измерений абсолютного давления, МПа, для модификаций: - 2ДД-25КМР

    от 0 до 2,5

    - 2ДД-60КМР

    от 0 до 6

    - 2ДД-160КМР

    от 0 до 16

    - 2ДД-400КМР

    от 0 до 40

    Пределы допускаемой основной приведенной к диапазону измерений абсолютного давления погрешности, %

    ±2,0

    Пределы допускаемой дополнительной приведенной к диапазону измерений абсолютного давления погрешности, вызванной изменением температуры окружающей среды от температуры (20±2) °С на каждые 1 °С

    ±0,02

    Примечание:

    Основная и дополнительная погрешности измерений абсолютного давления

    суммируются алгебраически

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока, В

    6+0,3

    6-0,3

    Диапазон выходного сигнала в виде электрического сопротивления постоянному току, кОм

    от 1,2 до 3,5

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    • - атмосферное давление, кПа

    от -60 до +50

    80

    от 84 до 106

    Габаритные размеры (Длинахширинахвысота), мм, не более

    75x31x31

    Масса, кг, не более

    0,12

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, час

    100000

    Средний срок службы, лет

    17
