Сведения о средстве измерений: 96108-25 Преобразователь относительной влажности

Номер по Госреестру СИ: 96108-25
96108-25 Преобразователь относительной влажности
(ExCos-D)

Назначение средства измерений:
Преобразователь относительной влажности ExCos-D (далее по тексту - преобразователь) предназначен для измерений относительной влажности неагрессивных газовых сред.

сертификация программного обеспечения
Внешний вид. Преобразователь относительной влажности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователь относительной влажности
Рисунок № 1
Внешний вид. Преобразователь относительной влажности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователь относительной влажности
Рисунок № 2

Общие сведения

Дата публикации - 15.08.2025
Срок свидетельства -
Номер записи - fe6b9709-db6d-5592-b3f1-e0d07c0b870f
ID в реестре СИ - 1426756
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ExCos-D,

Производитель

Изготовитель - Schischek GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1622 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Преобразователь относительной влажности (ExCos-D)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Schischek GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94460-25

Преобразователи относительной влажности измерительные, ExCos-D-VA/ExPro-CF-200
Schischek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96108-25

Преобразователь относительной влажности, ExCos-D
Schischek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователь относительной влажности (ExCos-D)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • ExCos-D
  • 1 1 0 0 0 0 0

    Стоимость поверки Преобразователь относительной влажности (ExCos-D)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) преобразователя является встроенным, метрологически значимым и выполняет функции управления процедурой измерений, сбором и обработкой данных; сохранением результатов измерений.

    ПО устанавливается на заводе-изготовителе. Конструкция преобразователя исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Влияние ПО на метрологические характеристики учтено при их нормировании.

    Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО.

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    1.22а

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на верхнюю часть титульного листа руководства по эксплуатации типографским способом.


    Сведения о методиках измерений


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 21.11.2023 №2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов».

    Правообладатель

    Schischek GmbH, Германия

    Адрес: Muehlsteig 45, Gewerbegebiet Sued 5, 90579 Langenzenn, Germany

    Телефон: +86 134 0209 5836

    E-mail: frank@peakii.com

    Изготовитель


    Schischek GmbH, Германия
    Адрес: Muehlsteig 45, Gewerbegebiet Sued 5, 90579 Langenzenn, Germany
    Телефон: +86 134 0209 5836
    E-mail: frank@peakii.com

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
    (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель


    Schischek GmbH, Германия
    Адрес: Muehlsteig 45, Gewerbegebiet Sued 5, 90579 Langenzenn, Germany
    Телефон: +86 134 0209 5836
    E-mail: frank@peakii.com

    Конструктивно преобразователь включает в себя измерительный преобразователь, выполненный в компактном алюминиевом корпусе, на лицевой панели которого расположены жидкокристаллический дисплей и кнопки для программирования по месту установки, и датчик относительной влажности ExPro-100, подключаемый к преобразователю.

    Принцип измерения относительной влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги. Показания относительной влажности отображаются на дисплее преобразователя или могут быть получены через аналоговые выходные сигналы силы постоянного тока в диапазоне от 4 до 20 мА.

    К данному типу относится преобразователь относительной влажности ExCos-D с серийным № 056.3040 24390036.

    Нанесение знака поверки на средство измерений не предусмотрено.

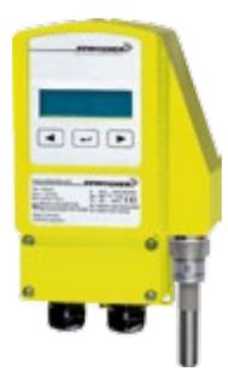

    Общий вид преобразователя представлен на рисунке 1.

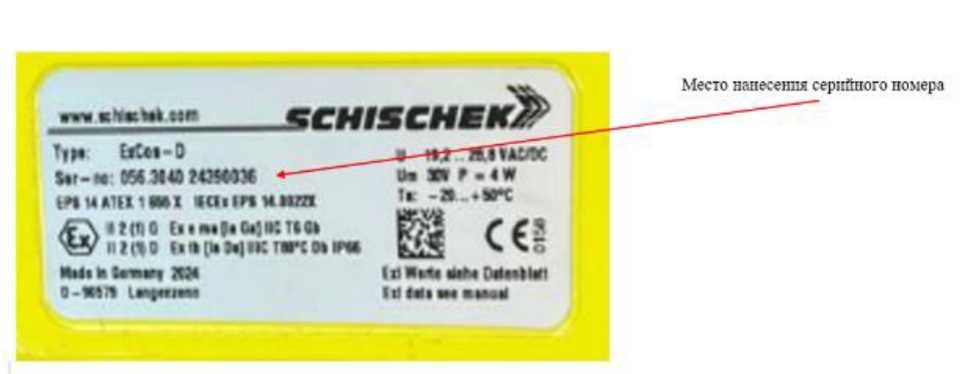

    Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на индивидуальную этикетку, расположенную на передней части корпуса преобразователя в месте, указанном на рисунке 2.

    Внешний вид. Преобразователь относительной влажности (ExCos-D), http://oei-analitika.ru

    Рисунок 1 - Общий вид преобразователя относительной влажности ExCos-D

    Внешний вид. Преобразователь относительной влажности (ExCos-D), http://oei-analitika.ru

    Место нанесения серийного номера

    SCHISCHBKjP

    »—»ГГТОШ« Ito жы»

    Я -Wt

    Рисунок 2 - Место нанесения серийного номера

    Пломбирование преобразователя не предусмотрено.



    аблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений относительной влажности, %

    от 15 до 90

    Пределы допускаемой абсолютной погрешности измерений относительной влажности при снятии показаний с дисплея, %, в диапазоне измерений

    относительной влажности:

    - от 15 % до 40 % не включ.

    ±9

    - от 40 % до 80 % включ.

    ±6

    - св. 80 % до 90 %

    ±7

    Пределы допускаемой абсолютной погрешности измерений относительной влажности при снятии показаний с аналогового выхода, %, в диапазоне

    измерений относительной влажности: - от 15 % до 40 % не включ.

    ±10

    - от 40 % до 80 % включ.

    ±7

    - св. 80 % до 90 %

    ±8

    аблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры измерительного преобразователя, (высотахширинахдлина), мм, не более

    195х125х70

    Масса измерительного преобразователя, кг, не более

    3,0

    Параметры электропитания:

    • - напряжение питания переменного и постоянного тока, В

    • - частота переменного тока, Гц

    от 19,2 до 28,8

    50

    Маркировка взрывозащиты

    1Ex e ma [ia Ga] IIC Т6 Gb

    Условия эксплуатации:

    • - температура окружающей среды, °С, для:

    • - измерительного преобразователя

    • - датчика относительной влажности

    • - относительная влажность, %, для:

    • - измерительного преобразователя

    • - датчика относительной влажности

    от - 20 до +50

    от 0 до +50

    до 95 (без конденсации) до 100
