Номер по Госреестру СИ: 96084-25
96084-25 Комплексы измерительно-вычислительные и управляющие
(SC300)
Назначение средства измерений:
Комплексы измерительно-вычислительные и управляющие SC300 (далее - комплексы) предназначены для измерений силы постоянного электрического тока, частоты и преобразования частоты в сигнал силы постоянного электрического тока.
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 2

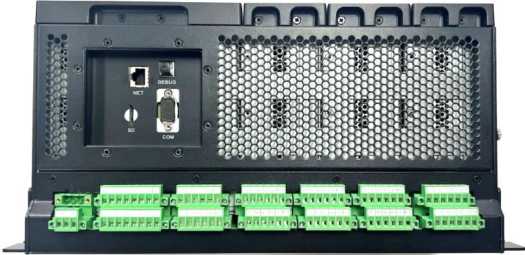

Внешний вид.
Комплексы измерительно-вычислительные и управляющие
Рисунок № 3
Общие сведения
Дата публикации - 15.08.2025
Срок свидетельства - 08.08.2030
Номер записи - 5b62fc64-9044-c271-92e8-cd60d99badb9
ID в реестре СИ - 1426775
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Jiangsu Speedy Intelligent Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - No 58, South Gangao Road, Zhangjiagang Free Trade Zone, Jiangsu
Уведомление о начале осуществления предпринимательской деятельности -
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1622 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Комплексы измерительно-вычислительные и управляющие (SC300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangsu Speedy Intelligent Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96084-25 08.08.2030 |
Комплексы измерительно-вычислительные и управляющие, SC300 Jiangsu Speedy Intelligent Technology Co., Ltd. (КИТАЙ No 58, South Gangao Road, Zhangjiagang Free Trade Zone, Jiangsu) |
ОТ МП |
4 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Комплексы измерительно-вычислительные и управляющие (SC300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы измерительно-вычислительные и управляющие (SC300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенное ПО является метрологически значимым и хранится в энергонезависимой памяти модулей CM301, CM302, SM301. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла и защищено от несанкционированного доступа паролем.
Внешнее ПО «SC300 Configurator», устанавливаемое на персональный компьютер, а так же «SC300 Mobile Application», устанавливаемое на мобильные устройства, не является метрологически значимым и предназначены для визуализации текущих измеренных значений в графическом и табличном виде, просмотра и сохранения истории измерений, отображения технического состояния комплекса (тревоги, предупреждения) а так же для конфигурации пользовательского интерфейса.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики комплексов нормированы с учетом влияния ПО.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование модуля |
CM301 CM302 |
SM301 |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0.24 |
1.0.0.11 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится методом гравировки (печати) на этикетку, которая размещается на левой стороне монтажной платформы согласно схеме, указанной на рисунке 2 и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации ШЛ.005.РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты» %;
Комплексы измерительно-вычислительные и управляющие SC300. Стандарт предприятия.
ПравообладательJiangsu Speedy Intelligent Technology Co., Ltd., Китай
Адрес: No 58, South Gangao Road, Zhangjiagang Free Trade Zone, Jiangsu, China
Телефон: +86-512-58320898
E-mail: 305018848@qq.ne
Web-сайт: www.js-speedy.com
Изготовитель
Jiangsu Speedy Intelligent Technology Co., Ltd., КитайАдрес: No 58, South Gangao Road, Zhangjiagang Free Trade Zone, Jiangsu, China
Телефон: +86-512-58320898
E-mail: 305018848@qq.ne
Web-сайт: www.js-speedy.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Российская Федерация, Московская обл., г. Чехов, Симферопольское ш.,
д. 2, Литера А, Помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Jiangsu Speedy Intelligent Technology Co., Ltd., КитайАдрес: No 58, South Gangao Road, Zhangjiagang Free Trade Zone, Jiangsu, China
Телефон: +86-512-58320898
E-mail: 305018848@qq.ne
Web-сайт: www.js-speedy.com
Принцип действия комплексов основан на аналого-цифровом преобразовании входных сигналов силы переменного электрического тока и частоты в цифровой код, а также преобразовании измеренного значения частоты в выходной токовый сигнал посредством цифро-аналогового преобразования. Полученные результаты измерений сохраняются в памяти и передаются через различные интерфейсы в информационные системы и системы управления более высокого уровня.
Комплексы выполнены на общей монтажной платформе и допускают эксплуатацию в составе автоматизированных систем контроля и управления.
Комплексы изготавливаются в двух модификациях: с сенсорным дисплеем и без сенсорного дисплея, отличающихся входящим в их состав измерительно-вычислительным модулем.
Конструктивно комплексы состоят из следующих основных компонентов:
-
- монтажная платформа (далее - RM301) является несущим элементом конструкции, выполненным в виде корпуса из алюминиевого сплава. RM301 обеспечивает механическую фиксацию остальных модулей, а также содержит клеммные колодки для подключения входных и выходных электрических цепей. На нижней стороне расположены разъемы для подключения USB, Ethernet, Com-порта и слот SD-карты. Монтаж RM301 может осуществляться на 19-дюймовую стойку или с помощью винтового крепления на плоскую монтажную поверхность;
-
- три модуля определения скорости (далее - SM301) обеспечивают измерение частоты входных сигналов. Каждый SM301 имеет независимый измерительный канал частоты;
-
- измерительно-вычислительный модуль (далее - CM301, CM302) осуществляет сбор и цифровую обработку измеренной информации, выполнение алгоритмов пересчёта и обмен данными по цифровым интерфейсам. Имеет два канала измерений входных сигналов силы постоянного электрического тока и три канала выходных сигналов силы постоянного электрического тока. В зависимости от модификации комплексов, устанавливается один из двух вариантов:
-
- с сенсорным дисплеем (CM301) - для локального отображения информации, настройки и взаимодействия с пользователем;
-
- без сенсорного дисплея (CM302) - для встраивания в автоматизированные системы без локального визуального интерфейса.
Комплексы имеют поддержку Bluetooth, Ethernet (протокол Modbus TCP), RS-485 (протокол Modbus RTU) для связи с компонентами, периферийными устройствами, датчиками.
Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, букв латинского алфавита и пробела, наносится методом гравировки (печати) на этикетку, которая размещается на левой стороне монтажной платформы.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено.
Виды комплексов с указанием мест нанесения заводского номера, знака утверждения типа приведены на рисунках 1-2.

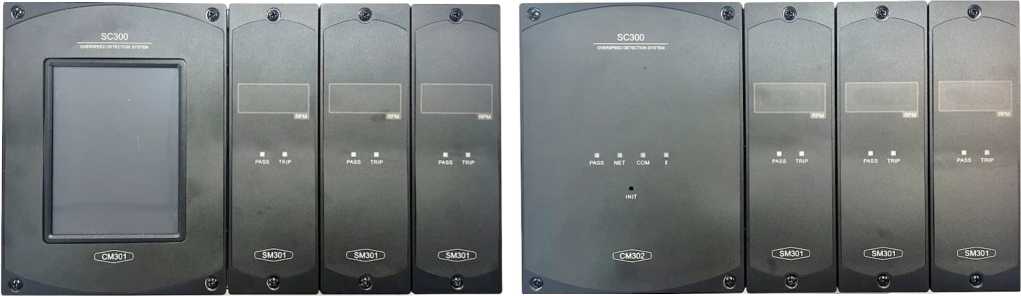

Рисунок 1 - Общий вид комплексов
Место нанесения знака утверждения типа
Место нанесения заводского номера
;kkFFFFFF
Рисунок 2 - Виды комплексов снизу и слева с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты, Гц |
от 1 до 32000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне от 1 до 10000 Гц включ., Гц |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений частоты в диапазоне св. 10000 до 32000 Гц, Гц |
±3 |
|
Диапазон преобразования частоты в сигнал силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности преобразования частоты в силу постоянного электрического тока, % |
±0,5 |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,5 |
|
Примечания - Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19 до 32 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Условия эксплуатации:
|
от -20 до +60 98 от 84 до 106 |
|
Габаритные размеры (ВысотахШиринахГлубина), мм, не более |
330,2x203,2x177,8 |
|
Масса, кг, не более |
15 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100000 |
