Сведения о средстве измерений: 96077-25 Измерители перемещений (деформаций)

Номер по Госреестру СИ: 96077-25
96077-25 Измерители перемещений (деформаций)
(ИДК-ВТ)

Назначение средства измерений:
Измерители перемещений (деформаций) ИДК-ВТ (далее - измерители) предназначены для измерений продольных перемещений (деформаций) образцов и изделий при различных температурных условиях.

сертификация программного обеспечения
Внешний вид. Измерители перемещений (деформаций), http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители перемещений (деформаций)
Рисунок № 1

Общие сведения

Дата публикации - 15.08.2025
Срок свидетельства - 08.08.2030
Номер записи - 47f90fb0-aa17-8739-bbce-07c4aed00bf3
ID в реестре СИ - 1426782
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Эталон-Профит»
Страна - РОССИЯ
Населенный пункт - 153023, Ивановская обл., г.о. Иваново, г. Иваново, ул. Революционная, д. 81а
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1622 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Измерители перемещений (деформаций) (ИДК-ВТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Эталон-Профит»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96078-25
08.08.2030
Машины электромеханические для испытаний материалов на длительную прочность и ползучесть, релаксацию, X-TIME
Общество с ограниченной ответственностью «Эталон-Профит» (РОССИЯ 153023, Ивановская обл., г.о. Иваново, г. Иваново, ул. Революционная, д. 81а)
ОТ
МП
1 год
96077-25
08.08.2030
Измерители перемещений (деформаций), ИДК-ВТ
Общество с ограниченной ответственностью «Эталон-Профит» (РОССИЯ 153023, Ивановская обл., г.о. Иваново, г. Иваново, ул. Революционная, д. 81а)
ОТ
МП
1 год

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители перемещений (деформаций) (ИДК-ВТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Измерители перемещений (деформаций) (ИДК-ВТ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Измерители функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.

Влияние программного обеспечения учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.

Доступ к ПО ограничен паролями. Уровень защиты ПО от преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Prof IT.2020»

Номер версии (идентификационный номер ПО)

не ниже 1.0.0.1


Знак утверждения типа

Знак утверждения типа

наносится методом офсетной печати на маркировочную табличку, прикрепляемую на боковую стенку нижней плиты измерителя.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в пункте 6 «Настройка измерителя» документа «Программное обеспечение Prof IT.2020 для измерителей перемещений (деформаций) ИДК. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ТУ 26.51.66-011-06941442-23 «Измерители перемещений (деформаций) навесные ИДК-ВТ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Эталон-Профит»

(ООО «Эталон-Профит»)

ИНН 3702173112

Юридический адрес: 153023, Ивановская обл., г. Иваново, ул. Революционная, д. 81А Тел.: 8 (4932) 57-43-34

Web-сайт: www.etalon-profit.ru

E-mail: office@etalon-profit.ru

Изготовитель


Общество с ограниченной ответственностью «Эталон-Профит»
(ООО «Эталон-Профит»)
ИНН 3702173112
Адрес: 153023, Ивановская обл., г. Иваново, ул. Революционная, д. 81А
Тел.: 8 (4932) 57-43-34
Web-сайт: www.etalon-profit.ru
E-mail: office@etalon-profit.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 119415, город Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263
Тел.: +7 (926)757-74-69
E-mail: info@metrologiya.prommashtest.ru

Правообладатель


Общество с ограниченной ответственностью «Эталон-Профит»
(ООО «Эталон-Профит»)
ИНН 3702173112
Юридический адрес: 153023, Ивановская обл., г. Иваново, ул. Революционная, д. 81А Тел.: 8 (4932) 57-43-34
Web-сайт: www.etalon-profit.ru
E-mail: office@etalon-profit.ru

Измерители состоят из вкладышей, закрепленных на направляющих. К направляющим прикреплены плиты - нижняя и верхняя. Преобразователи перемещений закреплены на нижней плите, прижаты к верхней плите. Преобразователи перемещений измеряют расстояние, равное величине деформирования образца. Образец фиксируется вкладышами. При воздействии на образец, нижний вкладыш и нижняя плита, прикрепленные к направляющим, перемещаются вниз пропорционально деформации образца.

Если измеритель используется в составе электрической печи или климатической камеры, тогда для ограничения влияния теплового излучения на преобразователи, свободное пространство между направляющими и входными отверстиями печи или камеры должно быть заполнено каолиновой ватой.

Измерители выпускаются в модификациях, которые отличаются диапазоном измерений и категорией точности.

Модификации измерителей имеют обозначение:

ИДК-ВТ A.B, где

  • • параметр А - верхний предел измерений перемещений (деформаций), мм;

  • • параметр В - категория точности (0.5, 1.0, 2.0).

Идентификация измерителей осуществляется методом визуального осмотра идентификационной таблички, прикреплённой на боковую стенку нижней плиты, где отображена информация о типе, модификации, заводском номере, децимальном номере технических условий по которым осуществляется выпуск измерителей перемещения, знаке утверждения типа, годе и квартале выпуска, а также товарный знак изготовителя, нанесенные типографским способом. Заводской номер имеет обозначение, состоящее из арабских цифр, и имеет вид Н/Г, где Н- порядковый номер по каталогу производителя, Г - последние две цифры года изготовления.

Цветовое исполнение измерителей может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на измерители не предусмотрено.

Пломбирование измерителей не предусмотрено.

Общий вид измерителей представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

Место нанесения маркировочной таблички

Рисунок 1- Общий вид измерителей перемещений (деформаций) ИДК-ВТ

Место нанесения

знака

утверждения типа

Внешний вид. Измерители перемещений (деформаций) (ИДК-ВТ), http://oei-analitika.ru

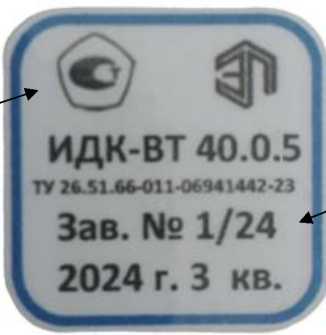

Рисунок 2- Общий вид маркировочной таблички

Место нанесения заводского номера


Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Измеритель перемещений (деформаций) ИДК-ВТ A.B

ИДК-ВТ A.B

1 шт.

Цифровой микропроцессорный измерительный модуль*

-

1 шт.

Устройство ввода-вывода*

-

1 шт.

Вкладыши

-

2 шт.

Преобразователь перемещений

-

2 шт.

Паспорт и руководство по эксплуатации

ИДК-ВТ ПС

1 экз.

Методика поверки

-

1 экз.

Программное обеспечение Prof IT.2020 для измерителей перемещений (деформаций) ИДК. Руководство по эксплуатации

-

1 экз.

* При независимой работе измерителя вне испытательной машины цифровой микропроцессорный измерительный модуль и устройство ввода-вывода могут быть размещены в одном совместном корпусе или в двух независимых корпусах. При работе измерителя в составе испытательной машины может использоваться устройство ввода-вывода испытательной машины, а цифровой микропроцессорный измерительный модуль может размещаться в блоке управления испытательной машины.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Исполнение по точности измерений перемещений (деформаций)

0.5

1.0

2.0

Диапазон измерений перемещений (деформаций)*, мм

от 0,0001 до 4

0

Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0,0001 до 0,3 мм включ., мкм

±1,4

±2,8

±5,6

Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 0,3 мм до 40 мм включ., %

±0,47

±0,93

±1,87

* Минимально и максимально возможные значения диапазона перемещений (деформаций) определяются модификацией измерителя перемещений (деформаций). Значения диапазонов измерений перемещений (деформаций) указываются в индивидуальных паспортах на измерители.

Таблица 3 - Технические характеристики

Наименование параметра

Значение

Габаритные размеры измерителя, мм, не более (длинахширинахвысота)

300х150х1000

Масса измерителя, кг, не более

4

Параметры электрического питания: напряжение питающей сети, В частота питающей сети, Гц

от 207 до 253

от 49 до 51

Условия эксплуатации:

температура окружающего воздуха, °C относительная влажность воздуха (без образования конденсата), % атмосферное давление, кПа

от +10 до +35

от 10 до 90

от 90 до 110

Таблица 4 - Показатели надёжности

Наименование характеристики

Значение

Полный средний срок службы, лет, не менее

10
