Сведения о средстве измерений: 96374-25 Расходомеры массовые

Номер по Госреестру СИ: 96374-25
96374-25 Расходомеры массовые
(TTAC)

Назначение средства измерений:
Расходомеры массовые TTAC (далее - расходомеры) предназначены для измерений массового расхода (массы) и плотности жидкости, нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Расходомеры массовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид. Расходомеры массовые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид. Расходомеры массовые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид. Расходомеры массовые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Расходомеры массовые
Рисунок № 4

Общие сведения

Дата публикации - 11.09.2025
Срок свидетельства - 09.09.2030
Номер записи - a0f3cc76-9f1b-eab4-65b8-31f76f1e4dae
ID в реестре СИ - 1426803
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Nanjing Tianti Automation Equipment Corp
Страна - КИТАЙ
Населенный пункт - No.1, Jinxin East Road, Jiangning Economic And Technological Development Zone, Nanjing City, Jiangsu
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1913 от 2025.09.09 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Расходомеры массовые (TTAC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Nanjing Tianti Automation Equipment Corp

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96374-25
09.09.2030
Расходомеры массовые, TTAC
Nanjing Tianti Automation Equipment Corp (КИТАЙ No.1, Jinxin East Road, Jiangning Economic And Technological Development Zone, Nanjing City, Jiangsu)
ОТ
МП
1 год

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры массовые (TTAC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Расходомеры массовые (TTAC)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет массового расхода, массы и плотности жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.

Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TS Ver

Номер версии (идентификационный номер) ПО

1.00 1.ХХ

«Х» может принимать значение от 0 до 9 и не относится

к метрологически

значимой части ПО


Знак утверждения типа

Знак утверждения типа

наносится на шильдик методом лазерной гравировки в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 3.2 руководства по эксплуатации на расходомеры массовые TTAC.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Техническая документация «Nanjing Tianti Automation Equipment Corp», КНР

Правообладатель

«Nanjing Tianti Automation Equipment Corp», Китай

Адрес: No.1, Jinxin East Road, Jiangning Economic And Technological Development Zone, Nanjing City, Jiangsu, China

Тел./Факс: +86 (025)83205288

Web сайт: www.ttac.cn

E-mail: info@ttac.cn

Изготовитель

«Nanjing Tianti Automation Equipment Corp», Китай
Адрес: No.1, Jinxin East Road, Jiangning Economic And Technological Development Zone, Nanjing City, Jiangsu, China
Тел./Факс: +86 (025)83205288
Web сайт: www.ttac.cn
E-mail: info@ttac.cn

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель


«Nanjing Tianti Automation Equipment Corp», Китай
Адрес: No.1, Jinxin East Road, Jiangning Economic And Technological Development Zone, Nanjing City, Jiangsu, China
Тел./Факс: +86 (025)83205288
Web сайт: www.ttac.cn
E-mail: info@ttac.cn

Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.

Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и вторичного преобразователя (далее - ВП). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с ППР поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно - импульсного выхода, токового выхода, цифрового выхода (RS485), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП соединен с ППР с помощью кабеля (максимальная длина кабеля 10 м).

Расходомеры выпускаются в модификациях: F+HA015K, F+HA015PK ^D-печать основных деталей расходомера), F+HA025K, F+HA040K, F+HA050K, F+HA080K, F+HA100K, F+HA150K, F+HA200K, F+HA250K, которые отличаются друг от друга формой трубок ППР, номинальными диаметрами.

Защита от несанкционированного доступа осуществляется путем пломбирования ВП с помощью проволоки и пломбы.

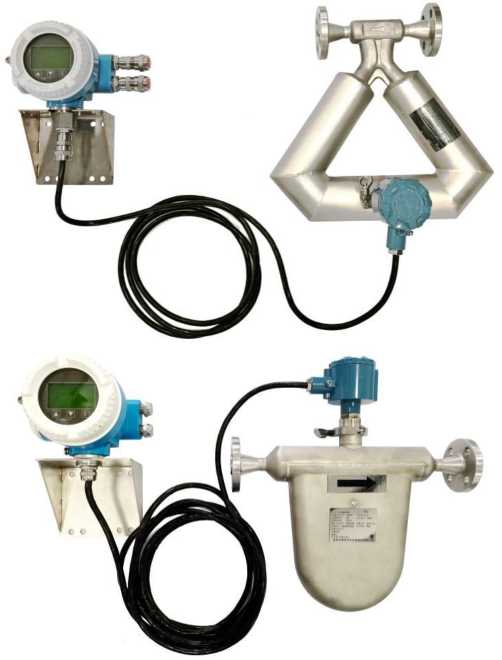

Общий вид расходомеров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Серийный номер расходомеров наносится на шильдик ППР и ВП в цифровом формате методом лазерной гравировки в соответствии с рисунком 3.

Внешний вид. Расходомеры массовые (TTAC), http://oei-analitika.ru

а)

Внешний вид. Расходомеры массовые (TTAC), http://oei-analitika.ru

Место пломбировки

от несанкционированного доступа

Внешний вид. Расходомеры массовые (TTAC), http://oei-analitika.ru

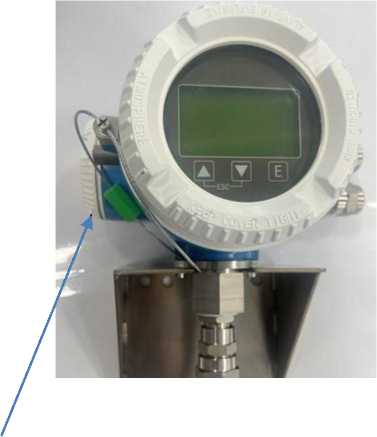

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Запрещено вскрывать при подключённом питании

а)

:241143

Ном.напряжение.в: (15-40) VDC CnL Ж Температура окружающей среды от: -4О'С-+6О'С маркировка: 1 Ex db ib НС Тб.. .Т1 Gb X IP66 No. Сер. **                      12.2024

Внешний вид. Расходомеры массовые (TTAC), http://oei-analitika.ru

б)

Место нанесения

Nanjing Tianti Automation Equipment Corp

No.l, Jinxin East Road, Jiangning Economic And

О Technological Development Zone, Nanjing City, Jiangsu,China C

Расходомеры массовые ТТАС Модификация^ НАЮОК Материал^

Место нанесения знака

серийного номера

утверждения типа

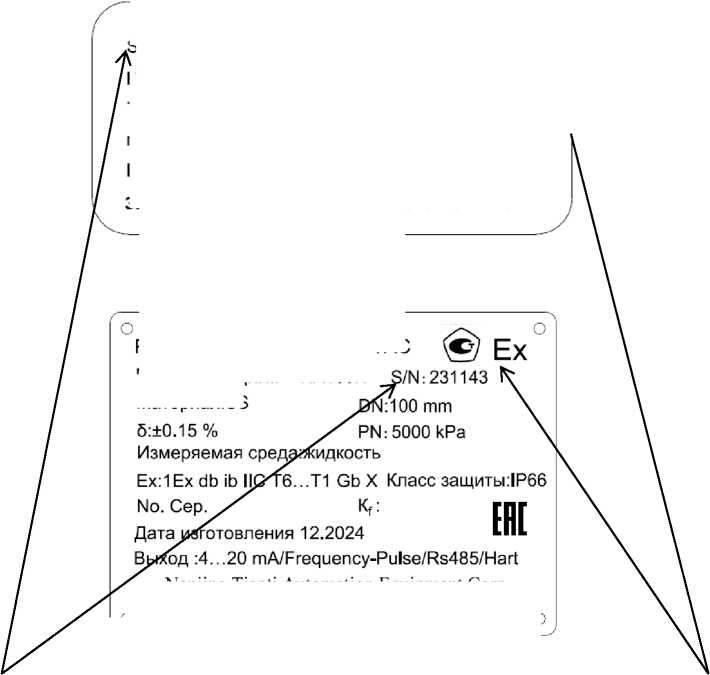

Рисунок 3 - Место нанесения знака утверждения типа и серийного номера а) на ВП; б) на ППР


Таблица 6 -

Наименование

Обозначение

Количество

Расходомеры массовые

TTAC

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

F+ HA015K

F+ HA015PK

F+ HA025K

Номинальный диаметр, DN,

15

15

25

Диапазон измерений массового расхода жидкости, кг/ч

от 350 до 6500

от 350 до 6500

от 1600 до 21500

Стабильность нуля, Z, кг/ч

0,35

0,35

1,6

Пределы допускаемой относительной погрешности измерения массы (массового расхода) жидкости, %, Змж

±0,15; ±0,20

Продолжение таблицы 2

Наименование характеристики

Значение

Модификация

F+ HA040K

F+ HA050K

F+ HA080K

Номинальный диаметр, DN,

40

50

80

Диапазон измерений массового

от 3900

от 6400

от 18000

расхода жидкости, кг/ч

до 53000

до 85000

до 215000

Стабильность нуля, Z, кг/ч

3,6

6,0

18,0

Пределы допускаемой

относительной погрешности

измерения массы (массового

расхода) жидкости, %, Змж

±0,15; ±0,20

Продолжение таблицы 2

Наименование характеристики

Значение

Модификация

F+ HA100K

F+ HA150K

F+ HA200K

Номинальный диаметр, DN,

100

150

200

Диапазон измерений массового

от 30000

от 60000

от 85000

расхода жидкости, кг/ч

до 360000

до 710000

до 1200000

Стабильность нуля, Z, кг/ч

30,0

60,0

85,0

Пределы допускаемой

относительной погрешности

измерения массы (массового

расхода) жидкости, %, Змж

±0,15; ±0,20

Продолжение таблицы 2

Наименование характеристики

Значение

Модификация

F+ HA250K

Номинальный диаметр, DN,

250

Диапазон измерений массового расхода жидкости, кг/ч

от 110000 до 1800000

Стабильность нуля, Z, кг/ч

110,0

Пределы допускаемой относительной погрешности измерения массы (массового расхода) жидкости, %, Змж

±0,15; ±0,20

Таблица 3 - Диапазон и погрешность измерений плотности.

Наименование характеристики

Значение

Модификация

F+ HA025K

Диапазон измерений плотности измеряемой среды, кг/м3

от 700 до 1000

Пределы допускаемой абсолютной погрешности измерений плотности измеряемой среды, Др, кг/м3

±2,0

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон температур измеряемой среды, °С

от -190 до +380

Давление измеряемой среды, МПа, не более

10

Напряжение питания постоянного тока, В

от 15 до 40

Выходные сигналы

  • - частотно-импульсный, Гц

  • - унифицированный сигнал постоянного тока, мА1)

  • - цифровой

от 0 до 10000 от 4 до 20 HART, RS-485 (Modbus),

Условия эксплуатации:

  • - температура окружающей среды для, °С

  • - относительная влажность воздуха, при 25 °С, %

  • - атмосферное давление, кПа

от -40 до +60

от 5 до 95 от 86,0 до 106,0

Маркировка взрывозащищенности по

ГОСТ 31610.0-2014

1Ex db ib IIC T6...T1 Gb X

Класс защиты по ГОСТ 14254-2015

IP66

|( Использовать только при технологических операциях.

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

20

Средняя наработка на отказ, ч

87600
