Номер по Госреестру СИ: 96355-25
96355-25 Весы вагонные
(DGW)
Назначение средства измерений:
Весы вагонные DGW (далее по тексту - весы) предназначены для статических измерений массы порожнего и гружёного железнодорожных вагонов (включая цистерны) и составов из них.
Внешний вид.
Весы вагонные
Рисунок № 1
Внешний вид.
Весы вагонные
Рисунок № 2
Внешний вид.
Весы вагонные
Рисунок № 3
Внешний вид.
Весы вагонные
Рисунок № 4
Общие сведения
Дата публикации - 08.09.2025
Срок свидетельства -
Номер записи - fb552bfd-b253-a491-8306-1172d15a69b2
ID в реестре СИ - 1426822
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Schenck Process GmbH
Страна - ГЕРМАНИЯ
Населенный пункт - Pallaswiesenstrasse 100, D-64293, Darmstadt
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2025.09.05 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Весы вагонные (DGW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Весы вагонные (DGW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Весы вагонные (DGW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным. Защита от несанкционированного доступа к ПО весового терминала, настройкам и данным измерений обеспечивается путем пломбировки в виде навесной пломбы на корпусе весового терминала, предотвращающей доступ к юстировке.
Идентификационным признаком ПО служит номер версии, который может быть вызван через меню ПО весового терминала. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
VWW 20450 |
|
Номер версии (идентификационный номер) ПО |
VWW 20450/010 |
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации весов типографским способом, а также методом гравировки на металлическую маркировочную табличку, размещаемую вблизи весового терминала.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
ПравообладательФирма «Schenck Process GmbH», Германия
Адрес: Pallaswiesenstrasse 100, D-64293, Darmstadt, Germany
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области»(ФБУ «УРАЛТЕСТ»)
Адрес: 620075, Свердловская область, г. Екатеринбург, ул. Красноармейская, стр. 2а
Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
e-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Правообладатель
Фирма «Schenck Process GmbH», ГерманияАдрес: Pallaswiesenstrasse 100, D-64293, Darmstadt, Germany
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчиков поступает в весоизмерительный прибор для аналого-цифрового преобразования, обработки и индикации результатов измерений. Информация о массе взвешиваемого груза отображается на дисплее весоизмерительного прибора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного прибора DISOMAT Tersus (далее - весовой терминал). ГПУ включает две весовые платформы, которые опираются на датчики типа RTN класса точности С3.
К весам данного типа относятся весы с заводским номером 115275-14.
Заводской номер в цифровом формате и знак утверждения типа наносятся на металлическую маркировочную табличку методом гравировки.
Общий вид ГПУ весов, общий вид весового терминала, места размещения пломбировки и маркировочной таблички, пример маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа приведены на рисунках 1-4.

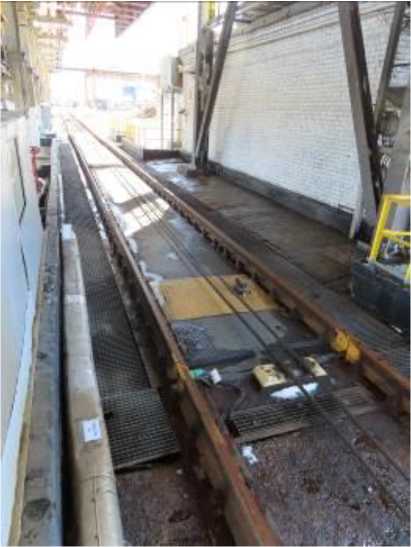

Рисунок 1 - Общий вид ГПУ весов
DISOMAT' Тегм»»
Место размещения маркировочной таблички

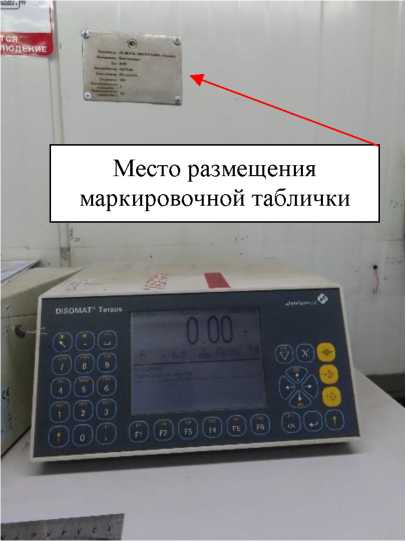

Рисунок 2 - Общий вид весового терминала и место размещения маркировочной таблички

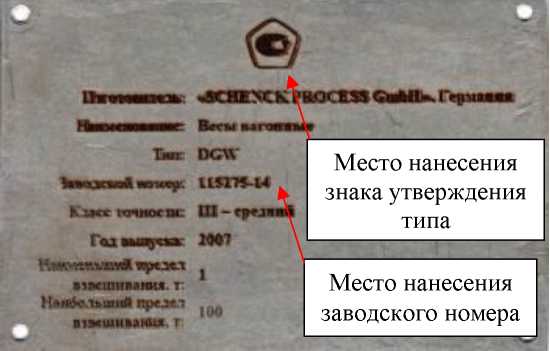

Рисунок 3 - Пример маркировочной таблички
Место пломбировки

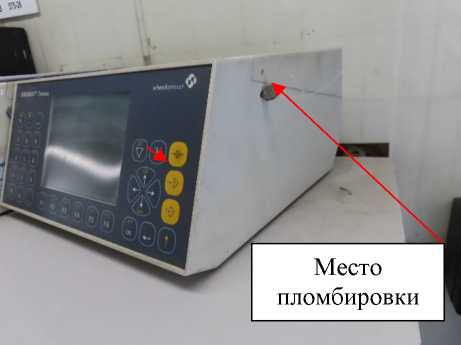

Рисунок 4 - Место пломбировки
Метрологические и основные технические характеристики весов представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка весов Max, т |
100,00 |
|
Минимальная нагрузка весов Min, т |
1,00 |
|
Действительная цена деления (d), поверочный интервал (e), кг |
50 |
|
Число поверочных интервалов (n) |
2000 |
|
Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (e):
|
±0,5е (±1,0е) ±1,0е (±2,0е) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации
|
от +15 до +35 от -20 до +40 |
|
Параметры электропитания весов:
|
от 187 до 242 от 49 до 51 |
|
Габаритные размеры платформы ГПУ, мм, не более
|
12000; 8000 1670 |
