Номер по Госреестру СИ: 96431-25
96431-25 Хроматографы жидкостные
(Agilent 1260 Infinity III)
Назначение средства измерений:
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные
Рисунок № 2
Внешний вид.
Хроматографы жидкостные
Рисунок № 3
Внешний вид.
Хроматографы жидкостные
Рисунок № 4
Внешний вид.
Хроматографы жидкостные
Рисунок № 5
Внешний вид.
Хроматографы жидкостные
Рисунок № 6
Внешний вид.
Хроматографы жидкостные
Рисунок № 7
Внешний вид.
Хроматографы жидкостные
Рисунок № 8
Общие сведения
Дата публикации - 23.09.2025
Срок свидетельства -
Номер записи - e09f0b2c-f4a9-3004-45b7-54745cb33f60
ID в реестре СИ - 1426885
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации нет,
Производитель
Изготовитель - Agilent Technologies Deutschland GmbH
Страна - ГЕРМАНИЯ
Населенный пункт - Hewlett-Packard-Strasse 8, 76337, Waldbronn
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 9
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1998 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Хроматографы жидкостные (Agilent 1260 Infinity III)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Agilent Technologies Deutschland GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96431-25 |
Хроматографы жидкостные, Agilent 1260 Infinity III Agilent Technologies Deutschland GmbH (ГЕРМАНИЯ Hewlett-Packard-Strasse 8, 76337, Waldbronn) |
ОТ МП |
1 год |
|
96826-25 |
Хроматографы жидкостные, Agilent 1290 Infinity III Agilent Technologies Deutschland GmbH (ГЕРМАНИЯ Hewlett-Packard-Strasse 8, 76337, Waldbronn) |
ОТ МП |
1 год |
|
98486-26 |
Хроматографы жидкостные, Agilent 1260 Infinity III Agilent Technologies Deutschland GmbH (ГЕРМАНИЯ Hewlett-Packard-Strasse 8, 76337, Waldbronn) |
ОТ МП |
1 год |
|
98465-26 |
Хроматографы жидкостные, Agilent 1260 Infinity III Agilent Technologies Deutschland GmbH (ГЕРМАНИЯ Hewlett-Packard-Strasse 8, 76337, Waldbronn) |
ОТ МП |
1 год |
|
98432-26 |
Хроматографы жидкостные, 1260 Infinity III Agilent Technologies Deutschland GmbH (ГЕРМАНИЯ Hewlett-Packard-Strasse 8, 76337, Waldbronn) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Хроматографы жидкостные (Agilent 1260 Infinity III)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «Поверие» (RA.RU.313216) | 9 | 2 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Хроматографы жидкостные (Agilent 1260 Infinity III)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением: OpenLab CDS 2, выполняющим следующие функции:
-
- управление прибором;
-
- настройка режимов работы прибора;
-
- получение хроматограмм;
-
- обработка и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических проверок хроматографа и отдельных его блоков.
Программное обеспечение защищено от преднамеренных изменений с помощью функции авторизации пользователя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «Средний».
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
OpenLab CDS 2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.8 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 5 «Эксплуатация хроматографа» документа РЭ-1260-VI.O «Хроматографы жидкостные Agilent 1260 Infinity III. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийХроматографы жидкостные Agilent 1260 Infinity III. Стандарт предприятия Agilent Technologies Deutschland GmbH, Германия;
Приказ Федерального агентства по техническому регулированию и метрологии № 3158 от 28.12.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
ПравообладательAgilent Technologies Deutschland GmbH, Германия
Адрес: Hewlett-Packard-Strasse 8, 76337, Waldbronn, Germany
Телефон: +49 7254 9580217
Факс: +49 7254 9580299
E-mail: Fsg-HPLC@agilent.com
Изготовитель
Agilent Technologies Deutschland GmbH, ГерманияАдрес: Hewlett-Packard-Strasse 8, 76337, Waldbronn, Germany
Телефон: +49 7254 9580217
Факс: +49 7254 9580299
E-mail: Fsg-HPLC@agilent.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Agilent Technologies Deutschland GmbH, ГерманияАдрес: Hewlett-Packard-Strasse 8, 76337, Waldbronn, Germany
Телефон: +49 7254 9580217
Факс: +49 7254 9580299
E-mail: Fsg-HPLC@agilent.com
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.
Хроматографы представляют собой стационарные модульные приборы, которые комплектуются следующими блоками:
-
1) детекторы (в комплект входит от одного до четырех детекторов в соответствии с таблицей 1):
-
- спектрофотометрический детектор с диодной матрицей G7115A (далее - DAD). Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов;
-
- флуориметрический G7121B (далее - FLD). Принцип работы FLD основан на измерении флуоресцентного излучения поглощенного света. В FLD свет от источника излучения УФ-света проходит через фильтр и фокусируется в проточной ячейке с прямоугольной или линейной конструкцией ввода возбуждающего света и вывода света эмиссии. Излучение проходит через фильтр и измеряется с помощью фотоприёмника;
-
- рефрактометрический G7162A (далее - RID). Принцип работы RID основан на дифференциальном измерении показателя преломления чистого растворителя и раствора анализируемого вещества в этом растворителе;
-
- спектрофотометрический УФ-ВИД-детектор G7114A (далее - VWD) с возможностью регистрации сигнала сразу на нескольких длинах волн. Принцип работы VWD основан на измерении разности интенсивностей сигнала от источника света и сигнала после прохождения пучка излучения сквозь проточную кювету. Ослабление сигнала определяется концентрацией анализируемого вещества и его коэффициентом поглощения на данной длине волны. Источником света служат дейтериевая и вольфрамовая лампы, дающие непрерывный спектр в УФ (дейтеривая) и видимом (вольфрамовая) диапазонах.
-
2) многоколоночный термостат G7116A (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок;
-
3) универсальный градиентный насос (далее - насос) на четыре компонента подвижной фазы с встроенным дегазатором - предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме. Насос имеет две модификации G7111A и G7111B, отличающиеся максимально допустимым рабочим давлением: 400 бар и 600 бар соответственно.
-
4) автосемплер G7129A (далее - автосемплер) - предназначен для автоматизированного ввода проб.
К настоящему типу средств измерений относятся хроматографы в комплектации, представленной в Таблице 1.
аблица 1 - Комплектация хроматографов с указанием заводских номеров детекторов
|
№ п/п |
Детекторы, зав.№ |
Насосы |
Термост ат G7116A |
Авто семплер G7129A | ||||
|
DAD |
FLD |
RID |
VWD |
G7111A |
G7111B | |||
|
1 |
DEGC 535390 |
- |
- |
- |
- |
+ |
+ |
+ |
|
2 |
DEGC 525756 |
- |
- |
- |
- |
+ |
+ |
+ |
|
31) |
DEGC 921964 |
DEGEJ 21418 |
- |
- |
- |
+ |
+ |
+ |
|
41) |
DEGC 305916 |
- |
DEGEH 41255 |
- |
- |
+ |
+ |
+ |
|
51) |
DEGC 400846 |
- |
DEGEH 70526 |
- |
- |
+ |
+ |
+ |
|
61) |
- |
- |
DEGEH 59691 |
DEGEA 81037 |
- |
+ |
+ |
+ |
|
71) |
- |
DEGEJ 81587 |
DEGEH 85615 |
DEGEA 43666 |
- |
+ |
+ |
+ |
|
81) |
- |
DEGEJ 84751 |
DEGEH 89062 |
DEGEA 14547 |
- |
+ |
+ |
+ |
|
91) |
DEGC 833152 |
- |
DEGEH 59081 |
- |
+ |
- |
+ |
+ |
1) Хроматографы под данными порядковыми номерами могут использоваться с одним или несколькими детекторами из ряда, указанного в комплектации
Заводской номер, однозначно идентифицирующий каждый экземпляр хроматографа, присвоен по заводскому номеру детектора. Для хроматографов, в состав которых входит несколько детекторов, присвоен заводской номер, состоящий из заводских номеров детекторов, разделенных знаком «/» в следующем порядке: DAD/FLD/RID/VWD.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и английских букв, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

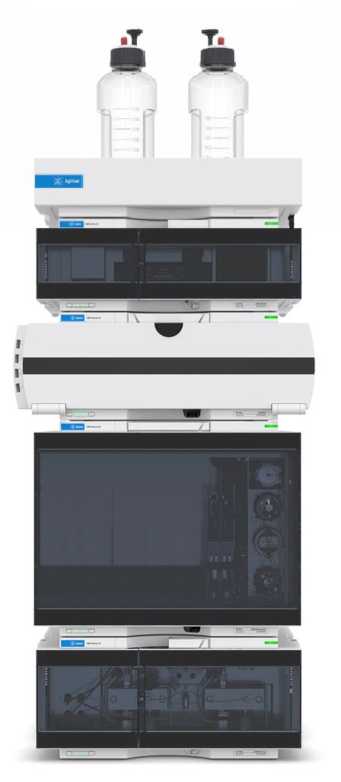

Общий вид хроматографов представлен на рисунке 1.
Рисунок 1 - Общий вид хроматографа жидкостного Agilent 1260 Infinity III
а)
б)
в)
Место нанесения
заводского номера
Место нанесения
заводского номера

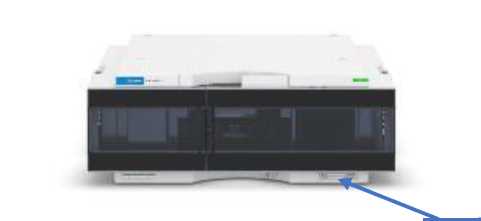

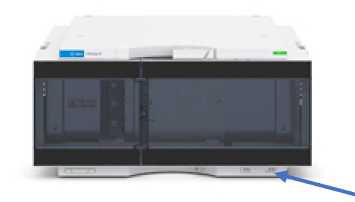

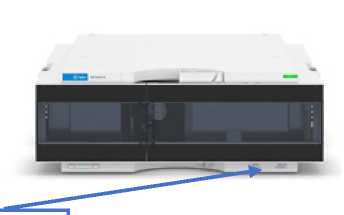

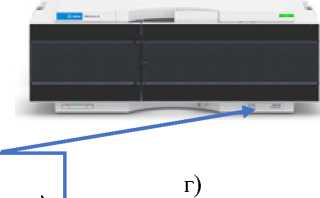

Рисунок 2 - Общий вид детекторов: а) DAD; б) FLD; в) RID; г) VWD с указанием места
нанесения заводского номера

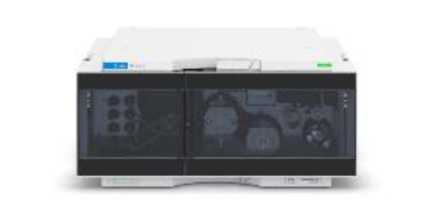

Рисунок 5 - Общий вид термостата
|
G7114A |
1260 VW |
Место нанесения |
|
I В |
DEGEA436W ♦-- |
заводского номера |
Рисунок 3 - Общий вид автосемплера
Рисунок 4 - Общий вид насоса
Рисунок 6 - Идентификационная табличка с указанием места нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования, г/см3, не более: |
3,040-9 |
|
- DAD по кофеину или антрацену | |
|
- FLD по антрацену |
2,040-12 |
|
- RID по сахарозе |
2,040-7 |
|
- VWD по кофеину |
2,040-9 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений для детекторов DAD, FLD, RID, VWD (по площади пика, по времени удерживания), % |
10 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 ч непрерывной работы, % - DAD |
±3,0 |
|
- FLD |
±4,0 |
|
- RID |
±4,0 |
|
- VWD |
±3,0 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: |
3,0-10-5 |
|
- DAD (1=230 нм), Б | |
|
Не нормируется 8,0 •Ю9 |
|
- VWD (1=230 нм), Б |
2,0 JC)5 |
|
Дрейф нулевого сигнала, не более: |
1,5^10-3 |
|
- DAD (1=254 нм), Б/ч | |
|
Не нормируется 6,040-7 |
|
- VWD (1=254 нм), Б/ч |
3Д10-4 |
|
Диапазон рабочих длин волн, нм:
|
от 190 до 640 |
|
монохроматор возбуждения |
от 200 до 1200 |
|
эмиссионный монохроматор |
от 200 до 1200 |
|
- VWD |
от 190 до 600 |
|
Диапазон показаний показателя преломления детектора RID, ед.рефр |
от 1,00 до 1,75 |
|
Параметры электрического питания: - потребляемая мощность, В^А, не более |
100 |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - детекторы DAD, FLD |
436x396x140 |
|
- детектор RID |
435х345х180 |
|
- детектор VWD |
435x345x140 |
|
- универсальный градиентный насос |
436x396x180 |
|
- автосемплер |
468x396x320 |
|
- многоколоночный термостат |
436x435x160 |
|
Масса, кг, не более: | |
|
- детекторы DAD |
11,5 |
|
- детектор FLD |
11,9 |
|
- детектор RID |
14,7 |
|
- детектор VWD |
11,0 |
|
- универсальный градиентный насос |
16,1 |
|
- автосемплер |
12,5 |
|
■многоколоночный термостат |
12,5 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Рабочее давление универсального градиентного насоса, МПа, не более: - G7111A |
40 |
|
- G7111B |
60 |
|
Рабочая температура многоколоночного термостата, °С |
от +5 до +85 |
|
Рабочая температура автосемплера, °С |
от +4 до +40 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
