Номер по Госреестру СИ: 96400-25
96400-25 Газоанализаторы
(LGA-4500IC)
Назначение средства измерений:
Газоанализаторы LGA-4500IC (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО), диоксида углерода (СО2) в чистых газах и технологических газовых средах с последующей передачей соответствующей информации на верхний уровень.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства -
Номер записи - 31899e4d-d705-637a-11ae-11f80099767d
ID в реестре СИ - 1426909
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Focused Photonics (Hangzhou), Inc.
Страна - КИТАЙ
Населенный пункт - 310052, No.760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1946 от 2025.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Газоанализаторы (LGA-4500IC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Focused Photonics (Hangzhou), Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96400-25 |
Газоанализаторы, LGA-4500IC Focused Photonics (Hangzhou), Inc. (КИТАЙ 310052, No.760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province) |
ОТ МП |
1 год |
|
96598-25 09.10.2030 |
Газоанализаторы, LGA-4500IC Focused Photonics (Hangzhou), Inc. (КИТАЙ 310052, No.760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province) |
ОТ МП |
1 год |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Кто поверяет Газоанализаторы (LGA-4500IC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы (LGA-4500IC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) газоанализаторов выполняет следующие функции:
-
- сбор и обработку информации, измеренной приемником, преобразованной через АЦП, расчет объемной доли определяемого компонента в окружающей среде рабочей зоны;
-
- отображение результатов измерений на дисплее газоанализатора;
-
- передача результатов измерений по интерфейсам связи;
-
- формирование аварийных сигналов;
-
- контроль целостности программных кодов ПО.
Газоанализаторы имеют защиту ПО от преднамеренных и непреднамеренных изменений. Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LGA-4500IC |
|
Номер версии (идентификационный номер) ПО |
IFB.100Y*.S1D.XXX** |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
|
Примечания: Y - относится к метрологически незначимой части ПО и принимает значения от C до Z; **Х - относится к метрологически незначимой части ПО и принимает значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку, закрепленную на газоанализаторе, способом лазерной гравировки на стальной пластине, а также на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Газоанализаторы LGA-4500IC. Руководство по эксплуатации», раздел 4.2 «Системный режим».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31.12.2020 № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Правообладатель
Focused Photonics (Hangzhou), Inc., Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R.China (310052)
Телефон: +86 571 8501 2162
Web: сайт:www.fpi-inc.com
Е-mail: FPIsupport@fpi-inc.com
Изготовитель
Focused Photonics (Hangzhou), Inc., Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R.China (310052)
Телефон: +86 571 8501 2162
Web: сайт:www.fpi-inc.com
Е-mail: FPIsupport@fpi-inc.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Focused Photonics (Hangzhou), Inc., Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R.China (310052)
Телефон: +86 571 8501 2162
Web: сайт:www.fpi-inc.com
Е-mail: FPIsupport@fpi-inc.com
Принцип действия газоанализаторов - лазерная абсорбционная спектроскопия. Лазерный луч проходит через анализируемую среду и детектируется модулем приемника. Длина волны выходного сигнала лазера соответствует линии поглощения определяемого газа.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Газоанализаторы состоят из четырех основных модулей - излучатель, приемник, блок анализа и блок управления.
Излучение диодного лазера подается из блока анализа в измерительную ячейку и принимается расположенным напротив приемником. Получаемый при преобразовании электрический сигнал подается в блок анализа, где выполняется необходимая обработка, определяется концентрация и ее значение выводится на ЖК дисплей.
В модуле приемника расположен детектор излучения и коммутационная плата.
В блоке управления расположены встроенные датчики температуры и плата управления.
На лицевой пенели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.
Конструктивно газоанализатор представляет единую моноблочную конструкцию.
Серийные номера газоанализаторов 0AA322550016, 0AA322540148, 0AA322540145, 0AA332550017, 0AA332550018, 0AA332550019, 0AA332550020, 0AA332550021, 0AA332550022, 0AA332550023, 0AA332550024, 0AA332550025, 0AA332550026, 0AA332550027, 0AA332550028, 0AA332550029, 0AA332550030, 0AA332550031, 0AA332550032 нанесены на информационную табличку, закрепленную на корпусе газоанализатора, и имеют буквенно-цифровой формат. Способ нанесения маркировки - лазерная гравировка на стальной пластине.
Корпус изготовлен из алюминиевого сплава, окрашенного в черный цвет.
Ограничение доступа к метрологически значимым элементам газоанализаторов осуществляется путем заливания торцевого соединительного болта компаундом, исключающего его несанкционированное вскрытие.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Общий вид газоанализаторов, информационной таблички с указанием серийного номера и знака утверждения типа, места пломбировки от несанкционированного доступа представлены на рисунках 1-2.
Место пломбировки
Информационная табличка
Рисунок 1 - Общий вид газоанализаторов LGA-4500IC
с указанием информационной таблички и места пломбировки от несанкционированного доступа
Газоанализатор
1ипСИ: LGA-4500IC Температураокружающей средн: (-20--50)*С
Серийный номер: ОЛА332530026 Вэджнснаъ окружающей средн «г95Ч Определяемый компонент: СО Маркнроааа Ьфыкимпипи 1Ех<1ЫГВ+Н,Т4'ЛХ
Диепмон кэыеревнл: {0-200} млн 'Д«»илготовлс>ии1: 2О25-Л5
Исгочнокпнгаиак: 220VAC № Полинин: 111-АТ-6010
Л свргкфккаи ирыяомщиты: ЕАЭС RU C-CN.HA65.B.016J3.''22
Focused Photonics (Hangzhou) Inc Г III Г
TEL:400-700-7JJJ \*7 [ П L О
___

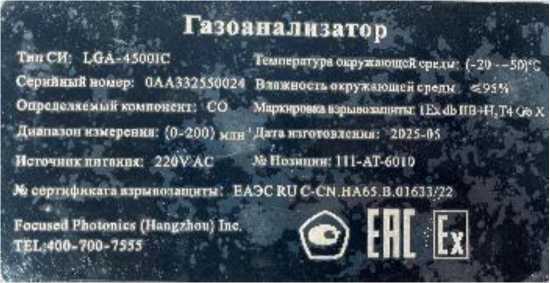

Рисунок 2 - Общий вид информационной таблички с указанием серийного номера, знака утверждения типа
приведены в таблицах 2-5.
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||
|
Оксид углерода (СО) |
от 0 до 0,2 % включ. |
±0,008 % |
- |
|
св. 0,2 до 1 % |
- |
±4,0 % | |
|
Оксид углерода (СО) |
от 0 до 20 млн-1 включ. |
±1,2 млн-1 |
- |
|
св. 20 до 200 млн-1 |
- |
±6,0 % | |
|
Диоксид углерода (СО2) |
от 0 до 0,1 % включ. |
±0,003 % |
- |
|
св. 0,1 до 2 % |
- |
±3,0 % | |
|
Примечания:
| |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
1,0 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности* |
±0,5 |
|
Время установления выходного сигнала То,9 , с, не более |
60 |
|
Нормальные условия измерений:
|
от +15 до +25 80 от 84,0 до 106,7 |
|
* На вход газоанализатора подается газ после системы пробоподготовки, предназначенной для осушения анализируемого газа. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
60 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
от 48 до 63 |
|
- напряжение постоянного тока (для коммуникационной платы), В |
24 |
|
Потребляемая мощность, кВт, не более |
3 |
|
Выходной сигнал: - аналоговый токовый, мА |
от 4 до 20 |
|
- цифровой |
RS-485/RS232 |
|
Габаритные размеры, мм, не более: - длина |
720 |
|
- высота |
430 |
|
- ширина |
230 |
|
Масса, кг, не более |
75 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +50 |
|
- относительная влажность (без образования конденсата), %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1 Ex db ПВ+Н2 T4 Gb X |
|
Степень защиты корпуса от доступа к опасным частям, попадания |
IP 65 |
|
внешних твердых предметов и воды по ГОСТ 14254-2015 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
90000 |
|
Средний срок службы, лет |
10 |
