Номер по Госреестру СИ: 96396-25
96396-25 Дифрактометр рентгеновский
(Vektor GaN)
Назначение средства измерений:
Дифрактометр рентгеновский Vektor GaN (далее - дифрактометр) предназначен для измерений углового положения дифракционных максимумов и последующего анализа углового распределения интенсивности рентгеновских лучей, дифрагированных на кристаллической решетке тонкослойных эпитаксиальных структур на основе нитрида галлия (GaN), с целью определения параметров и состава структуры.
Внешний вид.
Дифрактометр рентгеновский
Рисунок № 1
Внешний вид.
Дифрактометр рентгеновский
Рисунок № 2
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства -
Номер записи - 692ab71f-5c93-ef61-11b7-27a5f2c08cb6
ID в реестре СИ - 1426913
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Accent Optical Technologies (U.K.) Ltd
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт - Haxby Road, York, YO31 8SD, England
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1946 от 2025.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Дифрактометр рентгеновский (Vektor GaN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Дифрактометр рентгеновский (Vektor GaN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Дифрактометр рентгеновский (Vektor GaN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Дифрактометр оснащен программным обеспечением (далее - ПО), позволяющим управлять процессом измерений, производить сбор экспериментальных данных, их обработку и сохранять полученные результаты.
Идентификационные данные метрологически значимой части ПО дифрактометра приведены в таблице 1.
Уровень защиты ПО дифрактометра «средний» в соответствии с Р 50.2.077-2014.
Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Accent Optical Technologies DCD/RD Mapper |
|
Идентификационное наименование основного модуля интерфейса ПО |
Sf_dcd32.exe |
|
Номер версии (идентификационный номер) ПО |
v4.03.11 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации дифрактометра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе 4007-UM-10030 «Дифрактометр рентгеновский Vektor GaN. Руководство по эксплуатации», глава 5 «Проведение измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТехническая документация изготовителя.
Правообладатель
«Accent Optical Technologies (U.K.) Ltd», Соединенное Королевство Великобритании и Северной Ирландии
Адрес: Haxby Road, York, YO31 8SD, England
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия дифрактометра основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемой структуры в соответствии с законом Вульфа-Брегга. Дифрактометр предназначен для анализа тонкослойных эпитаксиальных структур на основе нитрида галлия (GaN).
Результатом измерений является зависимость интенсивности рентгеновских лучей, дифрагированных на кристаллической решетке исследуемой структуры, от угла дифракции. На основе полученных данных программное обеспечение дифрактометра позволяет проводить анализ параметров и состава исследуемой структуры.
Конструктивно дифрактометр состоит из основного блока, системы охлаждения (чиллера) и вынесенных монитора и клавиатуры управляющего компьютера. Основной блок состоит из источника рентгеновского излучения, детектора, держателя для образца и управляющего компьютера.
Дифрактометр имеет несколько независимых систем защиты от выхода рентгеновского излучения из корпуса.
Маркировочная табличка с буквенно-цифровым заводским номером выполнена типографским способом и наклеена на заднюю панель дифрактометра.
Пломбирование дифрактометра не предусмотрено. Конструкция дифрактометра обеспечивает ограничение доступа к частям дифрактометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид дифрактометра представлен на рисунке 1. Маркировочная табличка с заводским номером представлена на рисунке 2.

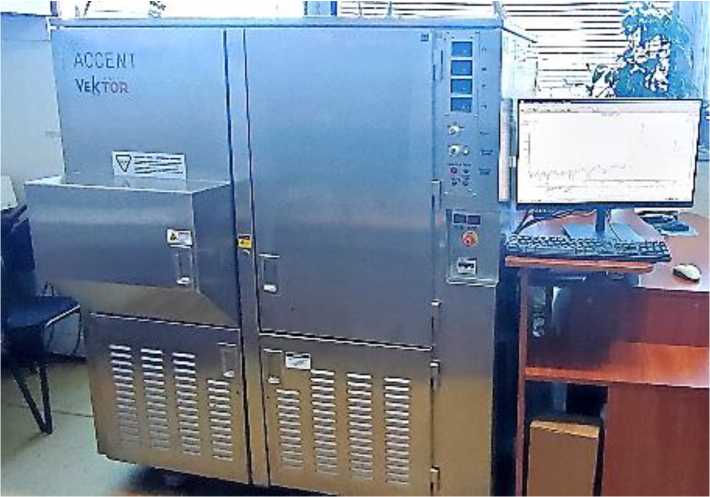

Рисунок 1 - Общий вид дифрактометра

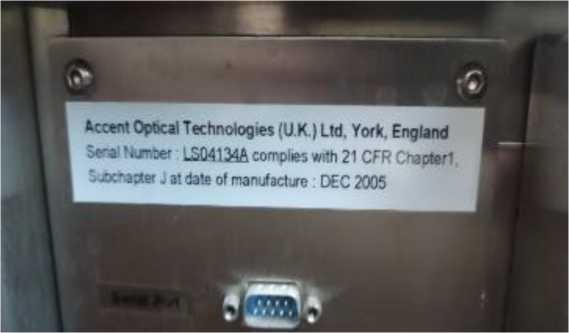

Рисунок 2 - Маркировочная табличка с заводским номером
К данному типу средств измерений относится дифрактометр рентгеновский Vektor GaN, зав. № LS04134A.
Таблица 2 - Метрологические характеристики дифрактометра
|
Наименование характеристики |
Значение |
|
Диапазон измерений угловых положений дифракционных максимумов (29) |
от 32° до 37° |
|
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов |
±0,2° |
Таблица 3 - Основные технические характеристики дифрактометра
|
Наименование характеристики |
Значение |
|
Габаритные размеры, см, не более: - высота |
155 |
|
- ширина |
137 |
|
- длина |
100 |
|
Масса, кг, не более |
794 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
Параметры электрического питания: - напряжение сети переменного тока, В |
от 220 до 240 |
|
- частота переменного тока, Гц |
от 50 до 60 |
