Номер по Госреестру СИ: 96392-25
96392-25 Анализаторы параметров вибрации и механических величин многоканальные
(«ВЕКТОР-П»)
Внешний вид.
Анализаторы параметров вибрации и механических величин многоканальные
Рисунок № 1
Внешний вид.
Анализаторы параметров вибрации и механических величин многоканальные
Рисунок № 2
Внешний вид.
Анализаторы параметров вибрации и механических величин многоканальные
Рисунок № 3
Внешний вид.
Анализаторы параметров вибрации и механических величин многоканальные
Рисунок № 4
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства - 11.09.2030
Номер записи - 00238bd3-e9de-611a-cc1a-f7942538226e
ID в реестре СИ - 1426917
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ГК Инновация»
Страна - РОССИЯ
Населенный пункт - 127434, г. Москва, ул. Прянишникова, д. 19А, стр. 9
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№796 от 2022.03.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
№986 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1946 от 2025.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы параметров вибрации и механических величин многоканальные («ВЕКТОР-П»)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ГК Инновация»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96392-25 11.09.2030 |
Анализаторы параметров вибрации и механических величин многоканальные, «ВЕКТОР-П» Общество с ограниченной ответственностью «ГК Инновация» (РОССИЯ 127434, г. Москва, ул. Прянишникова, д. 19А, стр. 9) |
ОТ МП |
2 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Анализаторы параметров вибрации и механических величин многоканальные («ВЕКТОР-П»)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 16 | 16 | 0 | 0 | 16 | 16 | 0 |
Стоимость поверки Анализаторы параметров вибрации и механических величин многоканальные («ВЕКТОР-П»)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное и внешне программное обеспечение (далее - ПО).
Встроенное ПО представляет собой микропрограммное обеспечение («МПО процессорной платы») и служит для обработки, визуализации и архивации информации, поступающей от измерительных каналов и выдачи на выходные каналы унифицированного токового сигнала 4-20 мА. ПО представляет собой сервисное фирменное программное обеспечение, которое поставляется совместно с контроллером. Доступ к ПО отсутствует.
Внешнее программное обеспечение «Evector» устанавливается на ПК пользователя, которое подключается к контроллеру по цифровому интерфейсу RS-485, и позволяет считывать показания с контроллера и осуществлять операции по калибровке и настройке анализатора. Данное ПО не является метрологически значимым.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 -Идентификационные данные ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
МПО процессорной платы |
VectorP5 |
2011_10_19_2019 |
|
Внешнее ПО |
Evector |
не ниже V 2.5.10 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе «Анализатор параметров вибрации и механических величин многоканальный «ВЕКТОР-П». Руководство по эксплуатации», раздел 1 «Описание и работа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 года N 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
Правообладатель
Общество с ограниченной ответственностью «ГК Инновация»
(ООО «ГК Инновация»)
Юридический адрес: 115230, г. Москва. Хлебозаводский пр-д. д.7 стр. 9, эт. 9 п. XVI к. 2 оф. 121
ИНН 7724682696
тел.: +7 (495) 620-09-00
E-mail:gk@gkin.ru
Изготовитель
Общество с ограниченной ответственностью «ГК Инновация»
(ООО «ГК Инновация»)
Юридический адрес: 115230, г. Москва. Хлебозаводский пр-д. д.7 стр. 9, эт. 9 п. XVI к. 2 оф. 121
Адрес места осуществления деятельности: 127434, г. Москва, ул. Прянишникова, д. 19А, стр. 9
ИНН 7724682696
тел.: +7 (495) 620-09-00
E-mail:gk@gkin.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Костромской области»
(ФБУ «Костромской ЦСМ»)
Адрес: 156005, Костромская обл., г. Кострома, ул. Советская, д. 118а
Тел./факс: (4942) 42-80-11 / (4942) 42-05-11
E-mail: info@kostandard.ru
Web-сайт: www.kostandard.ru
Правообладатель
Общество с ограниченной ответственностью «ГК Инновация»
(ООО «ГК Инновация»)
Юридический адрес: 115230, г. Москва. Хлебозаводский пр-д. д.7 стр. 9, эт. 9 п. XVI к. 2 оф. 121
ИНН 7724682696
тел.: +7 (495) 620-09-00
E-mail:gk@gkin.ru
Принцип действия анализаторов основан на измерении сигналов, поступающих от первичных преобразователей, обработке сигналов и передаче информации в цифровом виде на персональный компьютер (далее - ПК) пользователя по интерфейсу RS-485 и аналогового (унифицированного) сигнала по токовому выходу 4-20 мА.
Анализаторы состоят из контроллера, выполненного в пластиковом корпусе с подключенными к нему первичными преобразователями.
Контроллеры включают в себя 3 входных и 9 выходных каналов. Входные каналы в зависимости от настройки позволяют проводить измерения относительной вибрации, осевого сдвига и частоты вращения, выходные каналы осуществляют выдачу токового сигнала пропорционально измеренному параметру входного сигнала.
Каналы измерений относительной вибрации, осевого сдвига и частоты вращения включают в себя первичные преобразователи перемещения вихретоковые Bnn,-10-2P-55/70-SR50-B, принцип действия которых основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Преобразователи являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
К анализаторам параметров вибрации и механических величин многоканальным «ВЕКТОР-П» относятся анализаторы с заводскими номерами: 12040131, 13070069, 13070070, 13070071, 13070072, 13070073, 13070074, 13070076 в комплекте с преобразователями ВПД-10-2P-55/70-SR50-B зав. №№ 130522, 130524, 130527, 130532, 130534, 130535, 130536, 130537, 130538, 130543, 130544, 130546, 130548, 130550, 130555, 130556, 130558, 130561, 130547, 130564, 130568, 130574, 130576, 130577 и преобразователями BnH,-10-2P-55/70-SR50-B из состава ЗИП зав. №№ 130528, 210647, 130563, 130571, 101009, 110373, 130542, 13334, 230553, 230552.
Общий заводской номер анализаторов соответствует заводскому номеру контроллера Заводские номера контроллеров и первичных преобразователей представлены в цифровом формате.
Заводской номер контроллера наносится методом наклейки на боковые поверхности корпуса в соответствии с рисунком 2. Заводские номера первичных преобразователей наносятся на провод преобразователя методом наклейки под прозрачную термоусадочную трубку в соответствии с рисунком 3.
Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид контроллера анализаторов параметров вибрации и механических величин многоканальных «Вектор-П» приведен на рисунке 1, места нанесения заводских номеров приведены на рисунке 2, общий вид первичных преобразователей BnH,-10-2P-55/70-SR50-B и место нанесения их заводского номера приведен на рисунке 3.

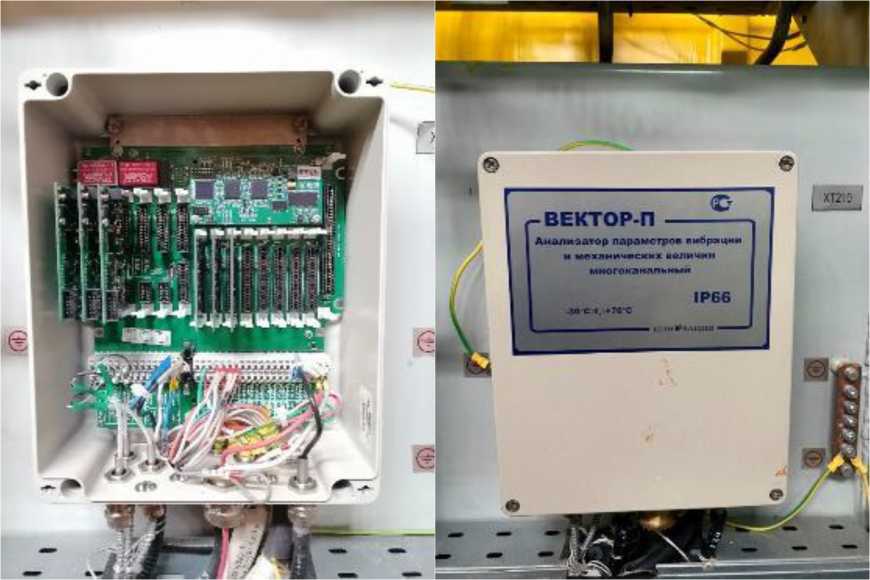

Рисунок 1 - Общий вид контроллера анализаторов параметров вибрации и механических величин многоканальных «Вектор-П»

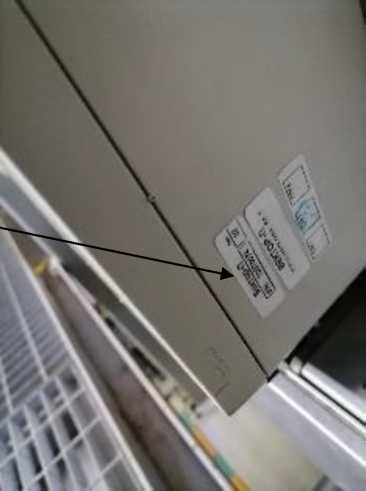

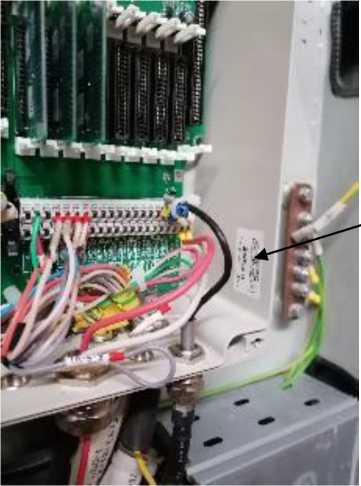

Рисунок 2 - Место нанесения заводского номера контроллера анализаторов параметров вибрации и механических величин многоканальных «Вектор-П»
Место нанесения заводского номера

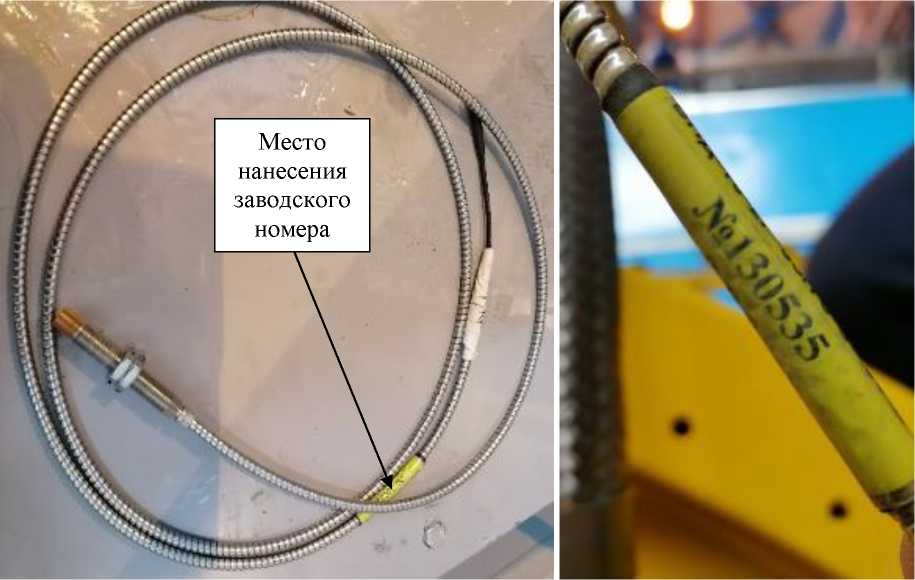

Рисунок 3 - Общий вид первичных преобразователей BnH,-10-2P-55/70-SR50-B и место нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор параметров вибрации и механических величин |
«Вектор-П» |
8 шт |
|
Преобразователи |
ВПД-10-2Р-55/70^50-В |
24 шт |
|
ЗИП в составе: | ||
|
Преобразователи |
ВПД-10-2Р-55/70^50-В |
10 шт |
|
Комплект монтажных и запасных частей |
1 компл. | |
|
Паспорт |
8 экз. | |
|
Руководство по эксплуатации |
1 экз. |
аблица 2 - Метрологические характеристики
|
Наименование технической характеристики |
Значение |
|
Канал измерений относительной вибрации | |
|
Диапазон измерений размаха виброперемещения, мкм |
от 2 до 1000 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещения на базовой частоте 80 Гц в диапазоне от 20 до 1000 мкм, % |
±5 |
|
Пределы допускаемой абсолютной погрешности измерений размаха виброперемещения на базовой частоте 80 Гц в диапазоне от 2 до 20 мкм, мкм |
±4 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, %, не более |
±5 |
|
Примечание: Пределы допускаемой относительной и абсолютной погрешностей указаны по цифровому инДикатору и выхоДу с унифицированным сигналом 4-20 мА. | |
|
Канал измерений осевого сдвига | |
|
Диапазон измерений осевого сдвига, мкм |
от 500 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений осевого сдвига, мкм |
±20 |
|
Продолжение таблицы 2 | |
|
Наименование технической характеристики |
Значение |
|
Примечание: Пределы допускаемой абсолютной погрешности указаны по цифровому индикатору и выходу с унифицированным сигналом 4-20 мА. | |
|
Канал измерений частоты вращения | |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения по цифровым интерфейсам, об/мин |
±1 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения по выходу с унифицированным сигналом 4-20 мА, % |
±1 |
|
Таблица 3 - Технические характеристики | |
|
Наименование технической характеристики |
Значение |
|
Напряжение питания контроллеров, В |
от 21 до 27 |
|
Условия эксплуатации: температура окружающей среды, °С: |
от +15 до +25 |
|
Габаритные размеры, мм, не более:
(диаметрхдлина) |
280х230х110 010x70 |
|
Масса, кг, не более:
|
3,5 0,15 |
