Номер по Госреестру СИ: 96506-25
96506-25 Ключи динамометрические предельные
(Арсенал 257)
Назначение средства измерений:
Ключи динамометрические предельные Арсенал 257 (далее по тексту - ключи) предназначены для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.
Внешний вид.
Ключи динамометрические предельные
Рисунок № 1
Внешний вид.
Ключи динамометрические предельные
Рисунок № 2
Общие сведения
Дата публикации - 26.09.2025
Срок свидетельства - 24.09.2030
Номер записи - d01aa65b-89d9-49cc-7d7f-fc3066aa8502
ID в реестре СИ - 1426922
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
257-007,
Производитель
Изготовитель - Chi Pan Precision Tool Co., Ltd
Страна - КИТАЙ
Населенный пункт - 77, Renhuagong 16th Rd., Dali Dist., Taichung City 412
Уведомление о начале осуществления предпринимательской деятельности -
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 16
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2035 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Ключи динамометрические предельные (Арсенал 257)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chi Pan Precision Tool Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96506-25 24.09.2030 |
Ключи динамометрические предельные, Арсенал 257 Chi Pan Precision Tool Co., Ltd (КИТАЙ 77, Renhuagong 16th Rd., Dali Dist., Taichung City 412) |
ОТ |
1 год |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Ключи динамометрические предельные (Арсенал 257)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 15 | 0 | 15 | 0 | 0 | 0 | 0 |
Стоимость поверки Ключи динамометрические предельные (Арсенал 257)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 06 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Стандарт предприятия. Ключи динамометрические предельные Арсенал 257.
ПравообладательОбщество с ограниченной ответственностью «Оптимист» (ООО «Оптимист»)
ИНН 7719861869
Адрес: 129085, г. Москва, проспект Мира, д. 95, стр. 1
Тел.: +7 (495) 231-21-22
E-mail: brand@arsenaltools.ru
Web-сайт: https://www.optimistopt.ru
Изготовитель
Chi Pan Precision Tool Co., Ltd, Тайвань
Адрес: No. 77, Renhuagong 16th Rd., Dali Dist., Taichung City 412, Taiwan, R.O.C
Тел.: +886-4-24915179
E-mail: chi-pan@yana-yoga.com
Web-сайт: http://www.chi-pan.com.tw
Испытательный центр
Общество с ограниченной ответственностью «Квазар» (ООО «Квазар»)
Адрес: 108823, г. Москва, поселение Рязановское, поселок Знамя Октября, д.31, пом. 38, 39, 40
Тел.: +7 (495) 968-29-47
E-mail: info@quasar-m.ru
Web-сайт: https://quasar-m.ru
Правообладатель
Общество с ограниченной ответственностью «Оптимист» (ООО «Оптимист»)ИНН 7719861869
Адрес: 129085, г. Москва, проспект Мира, д. 95, стр. 1
Тел.: +7 (495) 231-21-22
E-mail: brand@arsenaltools.ru
Web-сайт: https://www.optimistopt.ru
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором. Корпус ключа изготавливается из алюминиевого сплава, окрашиваемого в серебристый цвет.
Ключи выпускаются 4 модификациях: Арсенал 257-001, Арсенал 257-003, Арсенал 257-005, Арсенал 257-007, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного элемента.
Структура обозначения ключа динамометрического предельного Арсенал 257-[N], где N - цифровой код по спецификации размерного ряда датчиков по каталогу производителя.
Пломбирование ключей не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией ключей.
Заводской номер ключей в цифровом виде, состоящего из цифр, наносится ударным способом на корпус ключа в месте, указанном на рисунке 2.
Общий вид ключей и место нанесения заводского номера представлен на рисунках 1 и 2.

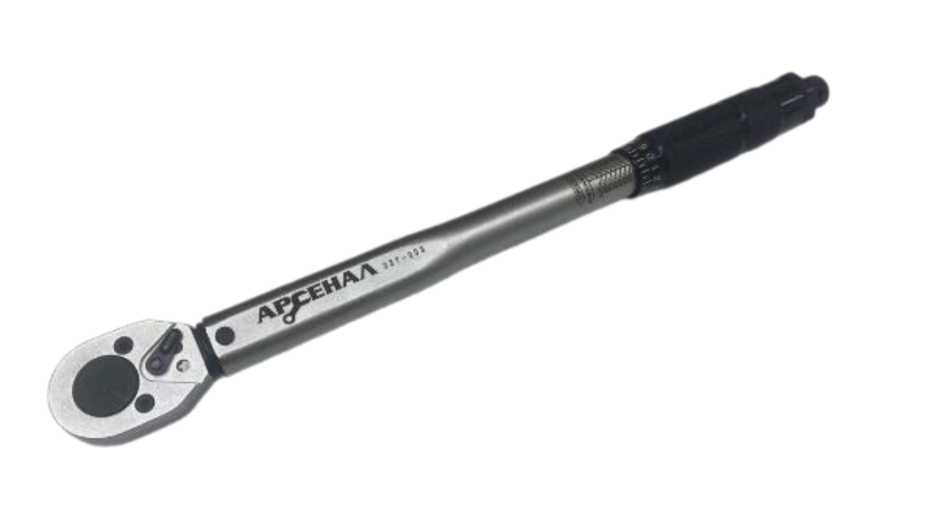

Рисунок 1 - Общий вид ключей динамометрических предельных Арсенал 257 модификаций: Арсенал 257-001, Арсенал 257-003, Арсенал 257-005, Арсенал 257-007
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
По часовой стрелке | ||
|
Арсенал 257-001 |
от 5 до 24 |
± 4 |
|
Арсенал 257-003 |
от 19 до 110 | |
|
Арсенал 257-005 |
от 28 до 210 | |
|
Арсенал 257-007 |
от 70 до 350 |
Таблица 2 - Технические характеристики
|
Модификация |
Цена деления шкалы, Н^м |
Размер присоединительного квадрата, мм |
Габаритные размеры (длина), мм, не более |
Масса, кг, не более |
|
Арсенал 257001 |
0,01 |
6,35x6,35 |
280 |
1,1 |
|
Арсенал 257 003 |
1 |
9,53x9,53 |
375 |
1,3 |
|
Арсенал 257 005 |
1 |
12,7x12,7 |
470 |
1,8 |
|
Арсенал 257007 |
1 |
12,7x12,7 |
640 |
2,9 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации:
|
от +15 до +35 от 40 до 80 |
