Сведения о средстве измерений: 96546-25 Газоанализаторы

Номер по Госреестру СИ: 96546-25
96546-25 Газоанализаторы
(Искатель 1.0)

Назначение средства измерений:
Газоанализаторы Искатель 1.0 (далее по тексту - газоанализаторы) предназначены для измерений объемной доли метана (CH4) в атмосферном воздухе.

сертификация программного обеспечения
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 2

Общие сведения

Дата публикации - 03.10.2025
Срок свидетельства - 01.10.2030
Номер записи - 041e2de7-5b06-699b-f90d-862d8686273a
ID в реестре СИ - 1426951
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «ПетербургГаз»
Страна - РОССИЯ
Населенный пункт - 191180, г. Санкт-Петербург, ул. Гороховая, д. 63/2, Лит.А
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Газоанализаторы (Искатель 1.0)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ПетербургГаз»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96546-25
01.10.2030
Газоанализаторы, Искатель 1.0
Общество с ограниченной ответственностью «ПетербургГаз» (РОССИЯ 191180, г. Санкт-Петербург, ул. Гороховая, д. 63/2, Лит.А)
ОТ
МП
1 год

Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (Искатель 1.0)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализаторы (Искатель 1.0)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное специально для решения задач измерения содержания определяемых компонентов. ПО осуществляет функции:

  • - калибровка датчика;

  • - визуальный контроль утечек с помощью отрисовки графика в реальном времени;

  • - возможность выставления уставки определения аварийных утечек;

  • - отображение системной информации о состоянии газоанализатора;

  • - передача показаний значений утечек через беспроводную связь Bluetooth и RS232. Уровень защиты встроенного ПО «низкий» в соответствии с Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПЕТГАЗ

Номер версии (идентификационный номер) ПО

не ниже 1.X.X*

* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 1.3 «Принцип работы» документа 26.51.53-001-2024 РЭ «Газоанализатор «Искатель 1.0». Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.53-001-71447259-2024 «Газоанализатор «Искатель 1.0». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ПетербургГаз»

(ООО «ПетербургГаз»)

ИНН 7838017541

Юридический адрес: 191180, г. Санкт-Петербург, наб. реки Фонтанки, д. 90, к. 1, литер А

Телефон: +7(812) 335-59-44

E-mail: peterburggaz@pgaz.spb.ru

Изготовитель


Общество с ограниченной ответственностью «ПетербургГаз»
(ООО «ПетербургГаз»)
ИНН 7838017541
Юридический адрес: 191180, г. Санкт-Петербург, наб. реки Фонтанки, д. 90, к. 1, литер А
Адрес места осуществления деятельности: 191180, г. Санкт-Петербург, ул. Гороховая, д. 63/2, Лит.А
Телефон: +7(812) 335-59-44
E-mail: peterburggaz@pgaz.spb.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ проспект
Вернадского, пр-кт Вернадского, д. 41, стр. 1, этаж 4, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru

Правообладатель


Общество с ограниченной ответственностью «ПетербургГаз»
(ООО «ПетербургГаз»)
ИНН 7838017541
Юридический адрес: 191180, г. Санкт-Петербург, наб. реки Фонтанки, д. 90, к. 1, литер А
Телефон: +7(812) 335-59-44
E-mail: peterburggaz@pgaz.spb.ru

Принцип действия газоанализаторов основан на диодно-лазерной абсорбционной спектроскопии.

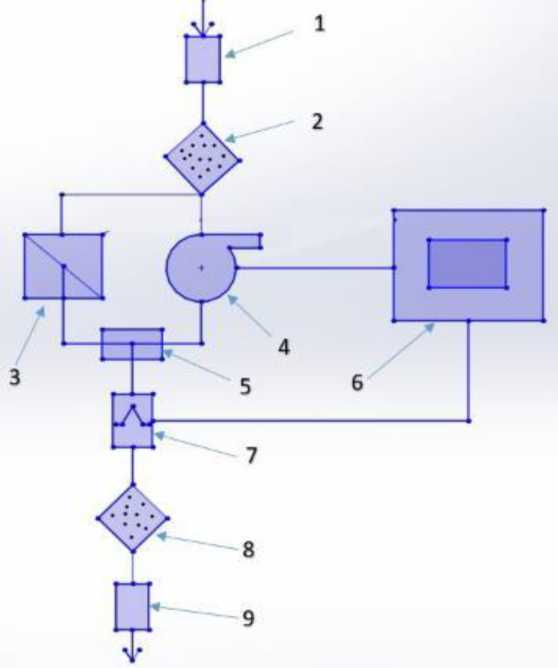

Принципиальная схема газоанализатора представлена на рисунке 1.

Внешний вид. Газоанализаторы (Искатель 1.0), http://oei-analitika.ru

Рисунок 1 - Схема устройства газоанализатора

Проба воздуха подается через входной штуцер (1), затем она попадает в фильтр-осушитель (2) для удаления из подаваемой смеси мелких частиц и влаги, которые могут негативно влиять на точность измерения и вывести датчик метана (7) из строя.

После фильтра-осушителя проба воздуха может быть подана напрямую в датчик метана через нормально одиночный открытый клапан (3), либо самостоятельно забираться из измеряемой среды путем включения мембранного насоса (4).

Далее анализируемый воздух поступает через тройник (5) на вход датчика метана (7).

Данные, измеренные датчиком метана, передаются микроконтроллеру (6), он в свою очередь также управляет насосом.

Встроенная панель оператора, совместно работая с микроконтроллером, позволяет настраивать отдельные узлы газоанализатора с помощью емкостной сенсорной панели.

Далее проба воздуха из выхода датчика метана вновь поступает в фильтр-осушитель (8) для защиты датчика метана от обратного включения подаваемого воздуха через выходной штуцер (9).

Конструктивно газоанализаторы состоят из двух частей: основание (включает в себя основную часть элементной базы, разъем питания), крышка (включает в себя сенсорный экран управления, разъем RS 232, тумблер питания).

Общий вид газоанализаторов представлен на рисунке 2.

Пломбирование газоанализаторов от несанкционированного доступа обеспечивается путем нанесения самоклеящейся пломбы на крышку газоанализатора.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Газоанализаторы имеют серийные номера, которые в виде цифрового обозначения наносятся методом гравировки на металлическую идентификационную табличку (рисунок 3), расположенную на корпусе газоанализатора.

Место пломбирования

Место нанесения серийного номера

Внешний вид. Газоанализаторы (Искатель 1.0), http://oei-analitika.ru

Рисунок 3 - Проект идентификационной таблички

Газоанализатор Искатель 1

<ерн>*ый номер

1410

,П»Т» И’ГГ^ПаленНИ

14 10 ?СМ

ГеСЯ-ТЫЙНаа? Г|>г«

1? *»<

Vt.tUUK* «|МНМ*ИН

И ;ксик»ил 1 лл

Пу»* 1 xMiisveiwv «’ 5 до *Zt‘ к (паоапельиэД ■ллкиост до 00% пс* ттпгрлтусс 2G*C Мсып

Дианами vinh^hhA

о - МХ> рр~

1иро« <4:м£м1»м«ни«

1 рргт-

Гмне-иы

Oytpuae-хмй H«».vvr/«Hlup / 12У

Размер

160 l?0 ISO mn

Масса нетто

IIKIJlp.

Стране мпжмигм».

ffnrrwa

нам«етэс>ав р: немил

ТУ/5 MA1-CU1-/144 rj*k«*>UJ4

Рисунок 2 - Общий вид

газоанализаторов


Таблица 5 -

Наименование

Обозначение

Количество

Газоанализатор

Искатель 1.0

1 шт.

USB модуль

-

1 шт.

Блок питания

-

1 шт.

Кабель последовательного интерфейса RS 232

-

1 шт.

Транспортировочный кейс

-

1 шт.

Руководство по эксплуатации

26.51.53-001-2024 РЭ

1 шт.

Паспорт

26.51.53-001-2024 ПС

1 шт.


Таблица 2 - Метрологические характеристики

Определяемый компонент1)

Диапазон измерений объемной доли определяемого компонента, млн-1

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности, %

Метан (CH4)

от 0 до 500

±5

|( Время установления показаний То,9 не более 8 секунд.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

12

Потребляемая мощность, В А, не более

10

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от -5 до +45

90

от 96,7 до 103,3

Масса, кг, не более

3

Габаритные размеры (ширина х длина х высота), мм, не более

160 х 270 х 150

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка до отказа, ч, не менее

10000
