Сведения о средстве измерений: 96545-25 Аппаратура геодезическая спутниковая

Номер по Госреестру СИ: 96545-25
96545-25 Аппаратура геодезическая спутниковая
(EFT E1)

Назначение средства измерений:
Аппаратура геодезическая спутниковая EFT E1 (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.

сертификация программного обеспечения
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид. Аппаратура геодезическая спутниковая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2

Общие сведения

Дата публикации - 03.10.2025
Срок свидетельства - 01.10.2030
Номер записи - 405b6e54-1bac-6928-fc9b-1c7424bd62fb
ID в реестре СИ - 1426952
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

EFT E1,

Производитель

Изготовитель - Hi-Target Surveying instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 335
Выдано извещений - 0
Кол-во периодических поверок - 335
Кол-во средств измерений - 267
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Аппаратура геодезическая спутниковая (EFT E1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hi-Target Surveying instrument Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82541-21
09.08.2026
Аппаратура геодезическая спутниковая, EFT M4 GNSS
Hi-Target Surveying instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
96545-25
01.10.2030
Аппаратура геодезическая спутниковая, EFT E1
Hi-Target Surveying instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
97505-26
26.01.2031
Тахеометры электронные, EFT
Hi-Target Surveying instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
97803-26
18.02.2031
Эхолоты гидрографические, EFT
Hi-Target Surveying instrument Co., Ltd. (КИТАЙ )
ОТ
МП
2 года
98190-26
03.04.2031
Аппаратура геодезическая спутниковая, EFT T2 PRO
Hi-Target Surveying instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Аппаратура геодезическая спутниковая (EFT E1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ГЕОМАСТЕР"
(РОСС RU.0001.310204)
  • EFT E1
  • 1 1 0 1 0 1 0 1
    ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
    (РОСС RU.0001.310380)
  • EFT E1
  • 334 115 0 334 0 2 0 2

    Стоимость поверки Аппаратура геодезическая спутниковая (EFT E1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.

    Контроллер аппаратуры имеет программное обеспечение (далее - ПО) «EFT Field Survey» или «EFT Seismic». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

    Программное обеспечение «EFT Post Processing» и «EFT SeisMonitor» устанавливаются на персональный компьютер и предназначены для обработки результатов измерений/

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    МПО

    EFT Field Survey

    EFT Seismic

    EFT Post Processing

    EFT

    SeisMonitor

    Номер            версии

    (идентификационный номер ПО)

    не ниже

    3.X.X

    не ниже

    5.X.X

    не ниже

    5.X.X

    не ниже

    2.X

    не ниже

    1.X.X

    Алгоритм     вычисления

    цифрового идентификатора

    -

    -

    -

    -

    -

    * «X» принимает значения от 0 до 9


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Основные действия» документа «Руководство по эксплуатации. Аппаратура геодезическая спутниковая EFT E1».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374;

    Стандарт предприятия Hi-Target Surveying instrument Co., Ltd.

    Правообладатель

    Hi-Target Surveying Instrument Co., Ltd., КНР

    Адрес: Китай, 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, 22.965460, 113.370638

    Телефон: +86 21 5426 0273

    E-mail: sales@hi-target.com.cn

    Изготовитель

    Hi-Target Surveying Instrument Co., Ltd., КНР
    Адрес: Китай, 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, 22.965460, 113.370638
    Телефон: +86 21 5426 0273
    E-mail: sales@hi-target.com.cn

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адреса мест осуществления деятельности:
    142300, РОССИЯ, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д.2;
    308023, РОССИЯ, Белгородская область, город Белгород, улица Садовая, дом 45а;
    РОССИЯ, Ивановская область, район Лежневский, СПК имени Мичурина
    Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263

    Правообладатель


    Hi-Target Surveying Instrument Co., Ltd., КНР
    Адрес: Китай, 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, 22.965460, 113.370638
    Телефон: +86 21 5426 0273
    E-mail: sales@hi-target.com.cn

    Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.

    Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным УКВ радио модемом. Для увеличения дальности приёма поправок возможно использование внешнего радио модема. Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:

    • - иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;

    • - принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;

    • - отслеживать и записывать спутниковые сигналы по коду и фазе несущей;

    • - для режимов «Статика» и «Кинематика» база должна обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: ZHD, RINEX 2.х, 3.х;

    • -  для режимов измерений «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGNSS)» обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.2 MSM, CMR через сеть Интернет посредством внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);

    • - иметь возможность передачи данных на сервер IRTK EFT, выступая в качестве базы IRTK EFT;

    • - иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио модем с применением одного из указанных протоколов: TRIMTALK450S, TRANSEOT, SATEL.

    Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.

    На корпусе аппаратуры расположена кнопка включения питания и управления, на передней панели расположены индикаторы статуса работы.

    Управление аппаратурой осуществляется с помощью полевого контроллера или через WEB-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.

    Аппаратура принимает следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2, L3, CDMA; GPS: L1C/A, L1C, L2P(Y), L2C, L5; GALILEO: E1, E5A, E5B, E6; BEIDOU: B1I, B2I, B3I, B1C, B2a, B2b; SBAS: L1 C/A; QZSS: L1, L2, L5, L6; IRNSS: L5.

    Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой и Дифференциальный кодовый (DGNSS).

    Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней панели корпуса. Общий вид маркировочной таблички представлен на рисунке 1.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид аппаратуры представлен на рисунке 2.

    Внешний вид. Аппаратура геодезическая спутниковая (EFT E1), http://oei-analitika.ru

    Рисунок 1 - Общий вид маркировочной таблички

    Место нанесения

    заводского номера

    Внешний вид. Аппаратура геодезическая спутниковая (EFT E1), http://oei-analitika.ru

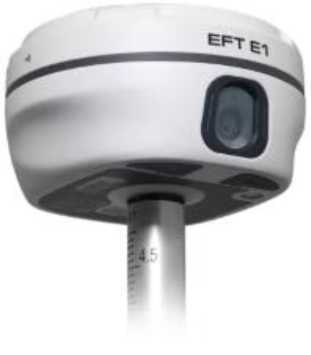

    Рисунок 2 - Общий вид аппаратуры геодезической спутниковой EFT E1

    Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Аппаратура геодезическая спутниковая

    EFT E1

    1 шт.

    Зарядное устройство с кабелем

    -

    1 шт.

    Защитный кейс

    -

    1 шт.

    Внешняя УКВ антенна

    -

    1 шт.

    Контроллер

    -

    По заказу

    Руководство по эксплуатации

    ЕТТ.Е1.РЭ

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений длины базиса, м

    от 0 до 30000

    Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах: - «Статика», мм

    - в плане

    ±2<2,5+0,540-6Ъ)

    - по высоте

    ±2<5,0+0,540-6Ъ)

    - «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

    - в плане

    ±2<б+0,840-6Ъ)

    - по высоте

    ±2<12+0,8-10-6^L)

    - «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм*

    ±2<6+0,840-6Ъ+8+0Ла)

    - в плане

    - по высоте

    ±2<12+0,840-6Ъ+8+0Ла)

    - «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой , мм:

    ±2«6+1,0^10-6-L)+10)

    - в плане

    - по высоте

    ±2-((12+1,0-106<L)+15)

    - «Дифференциальный кодовый (DGNSS)»:

    ±2<250+1-10-6- L)

    - в плане

    - по высоте

    ±2<500+1-10-6- L)

    Допускаемое среднее квадратическое отклонение измерений длин базисов в режимах:

    - «Статика», мм

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    - в плане

    2,5+0,540Ъ

    - по высоте

    5,0+0,540Ъ

    - «Кинематика» и «Кинематика в реальном времени (RTK)», мм:

    б+0,840Ъ

    - в плане

    - по высоте

    12+0,8-10-6-L

    - «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм*

    6+0,840Ъ+8+0,7^а

    - в плане

    - по высоте

    12+0,840Ъ+8+0,7^а

    - «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой , мм:

    6+1,040Ъ+10

    - в плане

    - по высоте

    12+1,040Ъ+15

    - «Дифференциальный кодовый (DGNSS)»:

    250+Г10-6 L

    - в плане

    - по высоте

    500+1^10-6^ L

    * - допускается наклон от 0 до 60 °.

    ** - При расстоянии от аппаратуры до определяемой точки от 2 до 15 м

    Примечания

    1.     L - длина линии, вычисленная по измеренным длинам базисов в мм.

    2.      а - угол наклона аппаратуры в градусах.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество каналов

    1408

    Диапазон рабочих температур, °С

    от -45 до +75

    Напряжение источника питания постоянного тока, В:

    - внешнее питание

    от 5 до 12

    Габаритные размеры (ДхШхВ), мм, не более

    130 х 68

    Масса, кг, не более

    0,75

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    5

    Наработка на отказ, ч, не менее

    5000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
