Сведения о средстве измерений: 96540-25 Системы лазерные координатно-измерительные сканирующие

Номер по Госреестру СИ: 96540-25
96540-25 Системы лазерные координатно-измерительные сканирующие
(NAVMOPO)

Назначение средства измерений:
Системы лазерные координатно-измерительные сканирующие NAVMOPO (далее -системы) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.

сертификация программного обеспечения
Внешний вид. Системы лазерные координатно-измерительные сканирующие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 1
Внешний вид. Системы лазерные координатно-измерительные сканирующие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 2
Внешний вид. Системы лазерные координатно-измерительные сканирующие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 3
Внешний вид. Системы лазерные координатно-измерительные сканирующие, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 4

Общие сведения

Дата публикации - 03.10.2025
Срок свидетельства - 01.10.2030
Номер записи - dfbb3a65-90ca-9189-60f9-85195a279bbd
ID в реестре СИ - 1426957
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

NAVMOPO S1 Pro, NAVMOPO S1 3D LiDAR Scanner, NAVMOPO S1,

Производитель

Изготовитель - Shaoxing Hermopo Technology Co., ltd.
Страна - КИТАЙ
Населенный пункт - г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202
Уведомление о начале осуществления предпринимательской деятельности -

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Системы лазерные координатно-измерительные сканирующие (NAVMOPO)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shaoxing Hermopo Technology Co., ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96540-25
01.10.2030
Системы лазерные координатно-измерительные сканирующие, NAVMOPO
Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202)
ОТ
МП
1 год
96787-25
01.11.2030
Системы лазерные координатно-измерительные сканирующие, NAVMOPO P1
Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202)
ОТ
МП
1 год
96821-25
07.11.2030
Аппаратура геодезическая спутниковая, NAVMOPO
Shaoxing Hermopo Technology Co., ltd. (КИТАЙ г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202)
ОТ
МП
1 год

Кто поверяет Системы лазерные координатно-измерительные сканирующие (NAVMOPO)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • NAVMOPO S1 3D LiDAR Scanner
  • NAVMOPO S1 Pro
  • NAVMOPO S1
  • 10 7 10 0 0 2 2 0
    ООО "РУСГЕОКОМ"
    (RA.RU.314065)
  • NAVMOPO S1
  • 5 2 4 1 0 5 4 1

    Стоимость поверки Системы лазерные координатно-измерительные сканирующие (NAVMOPO)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - ВПО). Указанное программное обеспечение предназначено для взаимодействия электронных блоков, осуществления измерений, хранения и передачи результатов измерений.

    Для обработки результатов измерений используется программное обеспечение (далее -ПО) «NAVMOPO Model».

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ВПО

    NAVMOPO Model

    Номер версии (идентификационный номер ПО)

    не ниже

    3.x*

    не ниже

    1.000.N.0xxx**

    Алгоритм вычисления цифрового идентификатора

    -

    -

    * «х» принимает значения от 0 до 9


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3 «Руководство по сканированию» документа «Руководство по эксплуатации. Системы лазерные координатно-измерительные сканирующие NAVMOPO»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374;

    Стандарт предприятия Shaoxing Hermopo Technology Co., ltd.

    Правообладатель

    Shaoxing Hermopo Technology Co.,ltd., Китай

    Адрес: Номер 301. 3-й этаж, здание 19. № 11, улица Фаньронг, проспект Лихай, район

    Юэчэн, город Шаосин, провинция Чжэцзян, Китай

    Тел.: +8618157540046

    E-mail: sales@navmopo.com

    Изготовитель


    Shaoxing Hermopo Technology Co.,ltd., Китай
    Адрес: Номер 301. 3-й этаж, здание 19. № 11, улица Фаньронг, проспект Лихай, район
    Юэчэн, город Шаосин, провинция Чжэцзян, Китай
    Тел.: +8618157540046 E-mail: sales@navmopo.com
    Производственная площадка
    FJ Dynamics Technology Academy (Chang Zhou) Co., Ltd, Китай
    Адрес: Китай, г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202
    Тел.: +8618157540046
    E-mail: sales@navmopo.com

    Испытательный центр


    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адреса мест осуществления деятельности:
    142300, РОССИЯ, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д.2;
    308023, РОССИЯ, Белгородская область, город Белгород, улица Садовая, дом 45а; РОССИЯ, Ивановская область, район Лежневский, СПК имени Мичурина
    Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263

    Правообладатель


    Shaoxing Hermopo Technology Co.,ltd., Китай
    Адрес: Номер 301. 3-й этаж, здание 19. № 11, улица Фаньронг, проспект Лихай, район
    Юэчэн, город Шаосин, провинция Чжэцзян, Китай
    Тел.: +8618157540046
    E-mail: sales@navmopo.com

    Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.

    Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

    Основными компонентами систем является управляющий блок со съемными аккумуляторами и сканер, установленный на пластиковой опоре, вмещающий импульсный лазерный дальномер, электрические приводы и датчики углов поворота, электронный управляющий блок. Для связи управляющего блока и сканера используется соединительный провод.

    Управление системами осуществляется при помощи кнопок, находящихся на корпусе сканера, с помощью внешних устройств по радиоканалу сети Wi-Fi.

    К средствам измерений данного типа относятся системы лазерные координатноизмерительные сканирующие NAVMOPO модификаций NAVMOPO S1 и NAVMOPO S1 Pro, отличающиеся скоростью сканирования точек.

    Заводской номер систем в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса сканера и верхней панели управляющего блока. Общий вид маркировочных табличек представлен на рисунке 2.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации системы не предусматривают внешних механических регулировок.

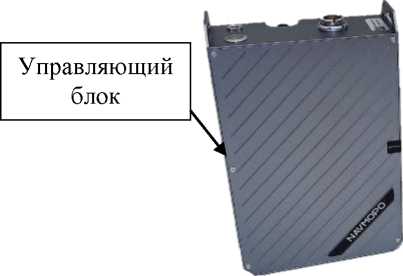

    Общий вид систем представлен на рисунке 1.

    Внешний вид. Системы лазерные координатно-измерительные сканирующие (NAVMOPO), http://oei-analitika.ru

    Рисунок 1 - Общий вид систем лазерных координатно-измерительных сканирующих NAVMOPO

    Сканер

    Внешний вид. Системы лазерные координатно-измерительные сканирующие (NAVMOPO), http://oei-analitika.ru

    Место нанесения заводского номера

    Внешний вид. Системы лазерные координатно-измерительные сканирующие (NAVMOPO), http://oei-analitika.ru

    NAVMOPO

    CLASS 1 LASER PRODUCT

    ««<>«»>t ■>»*’<»*•»

    ««•1: MU(tdOo>S ttrnc4*« МЯ FD». patlermancw i'ard:idi rcr toner prcdkcxa ncifit Aar cecfaratanc» aWi iK 4C«)l-i «a A«< амлпом tn lomt *<*»<• нфм. <m*m “»r а w*

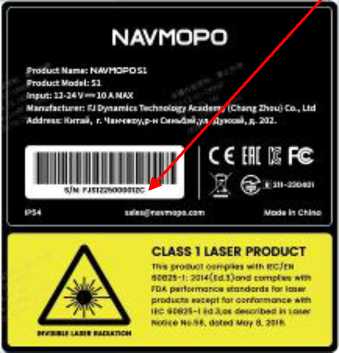

    а)

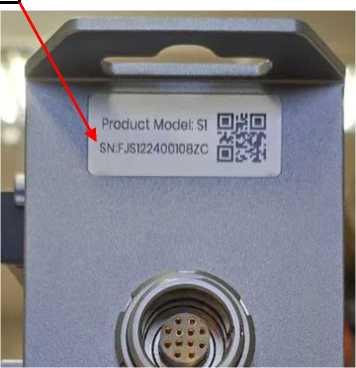

    Внешний вид. Системы лазерные координатно-измерительные сканирующие (NAVMOPO), http://oei-analitika.ru

    Product Model: SI И^И

    SNFJSI22400108ZC

    б)

    Рисунок 2 - Общий вид маркировочной таблички а) на корпусе сканера; б) на корпусе управляющего блока


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Система лазерная координатно-измерительная сканирующая (модификация в соответствии с заказом потребителя)

    NAVMOPO

    1 шт.

    Камера

    -

    По заказу

    Ручка

    -

    По заказу

    Крепление системы типа «Рюкзак»

    -

    По заказу

    Крепление системы типа «Жилет»

    -

    По заказу

    Крепление системы на автомобиль

    -

    По заказу

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон сканирования, м

    от 0,5 до 120

    Пределы допускаемой абсолютной погрешности измерений приращений в условной системе координат, по каждой из осей координат, мм

    ±10

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Угловое поле сканирования:

    • - в вертикальной плоскости

    • - в горизонтальной плоскости

    360°

    285°

    Габаритные размеры (ДлинахШиринахВысота), мм, не более:

    • - сканер

    • - управляющий блок

    215x112x104

    150x240x58

    Масса, кг, не более:

    • - сканер

    • - управляющий блок

    1,9

    1,6

    Напряжение питания от источника постоянного тока, В

    от 12 до 24

    Средняя наработка на отказ, часы

    5000

    Срок службы, лет

    5

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от -30 до +60 до 80
