Сведения о средстве измерений: 96539-25 Комплекты термометров сопротивления платиновых

Номер по Госреестру СИ: 96539-25
96539-25 Комплекты термометров сопротивления платиновых
(КТСПР)

Назначение средства измерений:
Комплекты термометров сопротивления платиновых КТСПР (далее - КТС) предназначены для измерений температуры и разности температур жидких и газовых сред.

сертификация программного обеспечения
Внешний вид. Комплекты термометров сопротивления платиновых, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекты термометров сопротивления платиновых
Рисунок № 1

Общие сведения

Дата публикации - 03.10.2025
Срок свидетельства - 01.10.2030
Номер записи - d502d769-4643-db47-f1ef-442cdffc2e79
ID в реестре СИ - 1426958
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

КТСПР 001-03-75,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Владимирский завод «Эталон»
Страна - РОССИЯ
Населенный пункт - 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Комплекты термометров сопротивления платиновых (КТСПР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Владимирский завод «Эталон»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96539-25
01.10.2030
Комплекты термометров сопротивления платиновых, КТСПР
Общество с ограниченной ответственностью «Владимирский завод «Эталон» (РОССИЯ 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1)
ОТ
МП
5 лет
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Кто поверяет Комплекты термометров сопротивления платиновых (КТСПР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ВЛАДИМИРСКИЙ ЗАВОД "ЭТАЛОН"
(RA.RU.311255)
  • КТСПР 001-03-75
  • 48 48 48 0 0 48 48 0

    Стоимость поверки Комплекты термометров сопротивления платиновых (КТСПР)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку КТС методом штамповки и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Устройство, подготовка к работе и указания по эксплуатации» паспорта ДДЖ2.821.033 ПС.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;

    ТУ4211-007-02566817-2022 «Комплекты термометров сопротивления платиновых КТСПР. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Владимирский завод «Эталон»

    (ООО «Владимирский завод «Эталон»)

    ИНН 3327840405

    Юридический адрес: 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1

    Телефон: +7 (4922) 49-41-76

    E-mail: omis@vladetalon.ru

    Изготовитель


    Общество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»)
    ИНН 3327840405
    Адрес: 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1
    Телефон: +7 (4922) 49-41-76
    E-mail: omis@vladetalon.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, дом 41, стр 1, помещ 263 Адрес места осуществления деятельности: 142300, Россия, Московская область, Чеховский район, г. Чехов, Симферопольское шоссе, д. 2
    Телефон: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель


    Общество с ограниченной ответственностью «Владимирский завод «Эталон»
    (ООО «Владимирский завод «Эталон»)
    ИНН 3327840405
    Юридический адрес: 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1
    Телефон: +7 (4922) 49-41-76
    E-mail: omis@vladetalon.ru

    Принцип действия КТС основан на зависимости сопротивления платинового термочувствительного элемента (далее - ЧЭ) тонкопленочного или проволочного типа от температуры.

    Конструктивно КТСПР состоит из двух термометров сопротивления (далее - ТС) платиновых (производства ООО «Владимирский завод «Эталон»).

    Основной частью ЧЭ является резистор в виде спирали из платиновой проволоки, помещенной в четырехканальный керамический изолятор. К концу спирали приварены по два вывода. С целью защиты спирали от механического повреждения концы изолятора заделаны термостойким материалом. Выводы от спирали припаяны к удлиняющим проводам, соединенными с соединителем.

    КТС имеет две модификации: КТСПР001-03.01-75 и КТСПР001-03.02-75, отличающиеся между собой типом соединителя. Для модификации КТСПР001-03.01-75 используется соединитель РСГ 10ТВ, а для модификации КТСПР001-03.02-75 - РСГ 19ТВ. Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная

    Термометры сопротивления платиновые, входящие в состав КТС, взаимосвязаны между собой по значениям сопротивления при 0 °С (R0) и отношению сопротивления при 100 °С (R100) к сопротивлению при 0 °С (R0) W100, что обеспечивает требуемую точность измерения разности температур.

    Общий вид КТС приведен на рисунке 1.

    Заводской номер комплекта состоит из заводских номеров, входящих в состав комплекта термометров сопротивления. Заводские номера, входящих в состав комплекта ТС, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, наносятся на размещенные на корпусах алюминиевые маркировочные таблички каждого ТС из комплекта методом штамповки. Буквенные обозначения на табличках: обозначение «Х» - «холодный» или «Г» - «горячий». Общий вид маркировочных табличек с обозначением места несения заводского номера и знака утверждения типа приведен на рисунке 2.

    Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование КТС не предусмотрено.

    Место расположения маркировочной таблички

    Рисунок 1 - Общий вид КТС

    Внешний вид. Комплекты термометров сопротивления платиновых (КТСПР), http://oei-analitika.ru

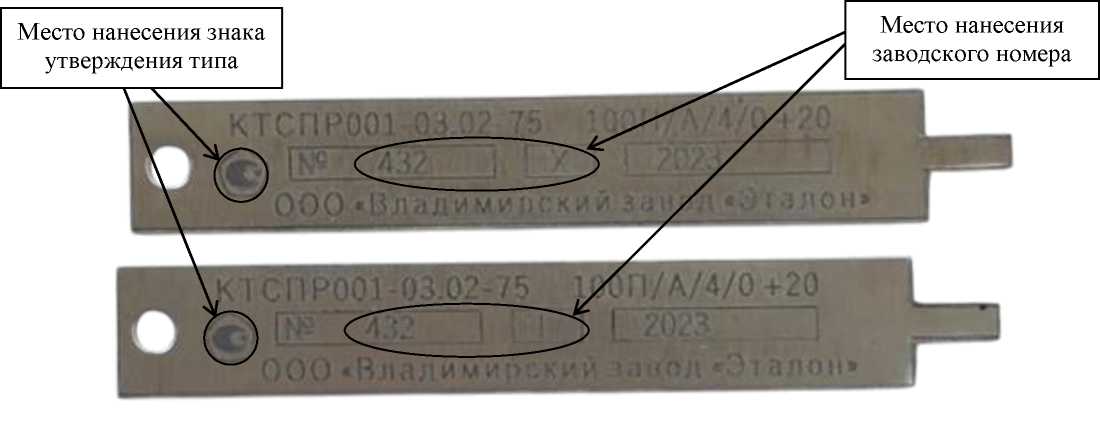

    Рисунок 2 - Общий вид маркировочных табличек для ТС из КТС


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Комплект термометров сопротивления платиновых

    КТСПР1)

    1 шт.

    Паспорт

    ДДЖ2.821.033 ПС

    1 экз.

    1) Обозначение модификации в соответствии с заказом.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная статическая характеристика (НСХ) ТС из комплекта по

    ГОСТ 6651-2009

    100 П

    Номинальное сопротивление ТС комплекта, Ro, Ом

    100

    Температурный коэффициент ТС комплекта по ГОСТ 6651-2009, °C-1

    0,00391

    Диапазон измерений температур ТС комплекта, °С

    от -50 до +100

    Диапазон измерений разности температур ТС комплекта, °С

    от 0 до +20

    Классы допуска в соответствии с ГОСТ 6651-20091)

    А, В

    Продолжение таблицы 1

    Наименование характеристики

    Значение

    Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °С, в зависимости от класса допуска:

    • - класс допуска А

    • - класс допуска В

    ±(0,15+0,002^t|)2)

    ±(0,3+0,005^t|)2)

    Пределы допускаемой абсолютной погрешности измерений разности температур, °С, в диапазоне значений:

    • - от 0 °С до +10 °С, включ.

    • - св. +10 °С до +20 °С

    ±0,1

    ±0,2

    • 1) В соответствии с заказом.

    • 2) |t| - измеренное значение температуры.

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Электрическое сопротивление изоляции при температуре

    от +15 °С до +25 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В), МОм, не менее

    100

    Нормальные условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, при температуре 25 °С, %, не более

    от -50 до +50

    80

    Габаритные размеры одного ТС из КТС, мм, не более:

    • - длина монтажной части

    • - диаметр монтажной части

    75

    8

    Масса одного ТС из КТС, г, не более

    170

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Срок эксплуатации, лет, не менее

    16,5

    Средняя наработка на отказ, ч

    130000
