Номер по Госреестру СИ: 96530-25
96530-25 Профилометры сканирующие конфокальные
(СКОПА-200)
Назначение средства измерений:
Профилометры сканирующие конфокальные СКОПА-200 (далее - профилометры) предназначены для измерений линейных размеров рельефа поверхности объектов вдоль осей X, Y и Z и трехмерной визуализации поверхности объектов.
Внешний вид.
Профилометры сканирующие конфокальные
Рисунок № 1
Общие сведения
Дата публикации - 02.10.2025
Срок свидетельства - 30.09.2030
Номер записи - 871cadbb-f129-f0e4-1d42-9901d36670a5
ID в реестре СИ - 1426967
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное бюджетное учреждение науки Институт автоматики и электрометрии Сибирского отделения Российской академии наук
Страна - РОССИЯ
Населенный пункт - 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д. 1
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2109 от 2025.09.30 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Профилометры сканирующие конфокальные (СКОПА-200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное учреждение науки Институт автоматики и электрометрии Сибирского отделения Российской академии наук
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96530-25 30.09.2030 |
Профилометры сканирующие конфокальные, СКОПА-200 Федеральное государственное бюджетное учреждение науки Институт автоматики и электрометрии Сибирского отделения Российской академии наук (РОССИЯ 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д. 1) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Профилометры сканирующие конфокальные (СКОПА-200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Профилометры сканирующие конфокальные (СКОПА-200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление профилометрами осуществляется с помощью специального программного обеспечения «Профилометр» (далее - ПО), установленного на персональный компьютер. ПО запускает процесс инициализации профилометра, управляет настройками профилометра, анализирует данные и обеспечивает графическое представление результатов измерений. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя с помощью специального оборудования.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения профилометров
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
«Профилометр» |
|
Номер версии ПО, не ниже |
2.1 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации профилометров методом компьютерной графики и на заднюю панель профилометров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ЕМВР.401141.007.001РЭ «Профилометры сканирующие конфокальные СКОПА-200. Руководство по эксплуатации», п. 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии № 2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от П10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ЕМВР.401141.007.001ТУ Профилометры сканирующие конфокальные СКОПА-200. Технические условия
Правообладатель
Федеральное государственное бюджетное учреждение науки Институт автоматики и электрометрии Сибирского отделения Российской академии наук
(ИАиЭ СО РАН)
Юридический адрес: 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д.1
ИНН 5408100032
Телефон: (383) 330-79-69, 339-93-58
Факс: (383) 330-88-78
E-mail: iae@iae.nsk.su, office@iae.nsk.su
Web-сайт: http://www.iae.nsk.su
Изготовитель
Федеральное государственное бюджетное учреждение науки Институт автоматики и электрометрии Сибирского отделения Российской академии наук(ИАиЭ СО РАН)
Адрес: 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д.1
ИНН 5408100032
Тел.: (383) 330-79-69, 339-93-58
Факс: (383) 330-88-78
E-mail: iae@iae.nsk.su, office@iae.nsk.su
Web-сайт: http://www.iae.nsk.su
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
Федеральное государственное бюджетное учреждение науки Институт автоматики и электрометрии Сибирского отделения Российской академии наук
(ИАиЭ СО РАН)
Юридический адрес: 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д.1
ИНН 5408100032
Телефон: (383) 330-79-69, 339-93-58
Факс: (383) 330-88-78
E-mail: iae@iae.nsk.su, office@iae.nsk.su
Web-сайт: http://www.iae.nsk.su
Профилометры относятся к классу бесконтактных оптических приборов, использующих конфокальные хроматические датчики расстояния.
Принцип действия конфокального хроматического датчика расстояния заключается в использовании специальной оптической фокусирующей системы, которая фокусирует излучение источника белого света в вертикальный световой отрезок, состоящий из непрерывной последовательности сфокусированных точек с различной длиной волны. Длина такого светового отрезка определяет диапазон измерения датчика вдоль оси Z. При отражении света от поверхности, находящейся в пределах указанного отрезка, отраженный свет имеет максимум интенсивности при некоторой длине волны, соответствующей положению данной поверхности относительно указанного светового отрезка. Раскладывая в спектр свет, отраженный от измеряемой поверхности, можно определить длину волны света, для которой интенсивность максимальна, и измерить расстояние до поверхности вдоль оси Z относительно положения фокусирующей системы прибора в плоскости XY.
Конструктивно профилометры представляют собой напольную автоматизированную измерительную систему, включающую основание с регулируемыми по высоте опорами, на котором через виброизолирующие подушки установлен оптико-механический модуль, состоящий из гранитной плиты, моторизованного предметного стола для перемещения образцов в плоскости XY и неподвижного портала, на котором жестко закреплен привод перемещения оптической головки профилометра по оси Z. Профилометр может поставляться с одним или двумя конфокальными хроматическими датчиками (С1 и С2).
Серийный номер, содержащий цифровое обозначение, наносится методом цифровой лазерной печати на шильдик, который наклеивается на корпус профилометров посредством самоклеящейся пленки. Пломбировка и нанесение знака поверки на профилометры не предусмотрены.

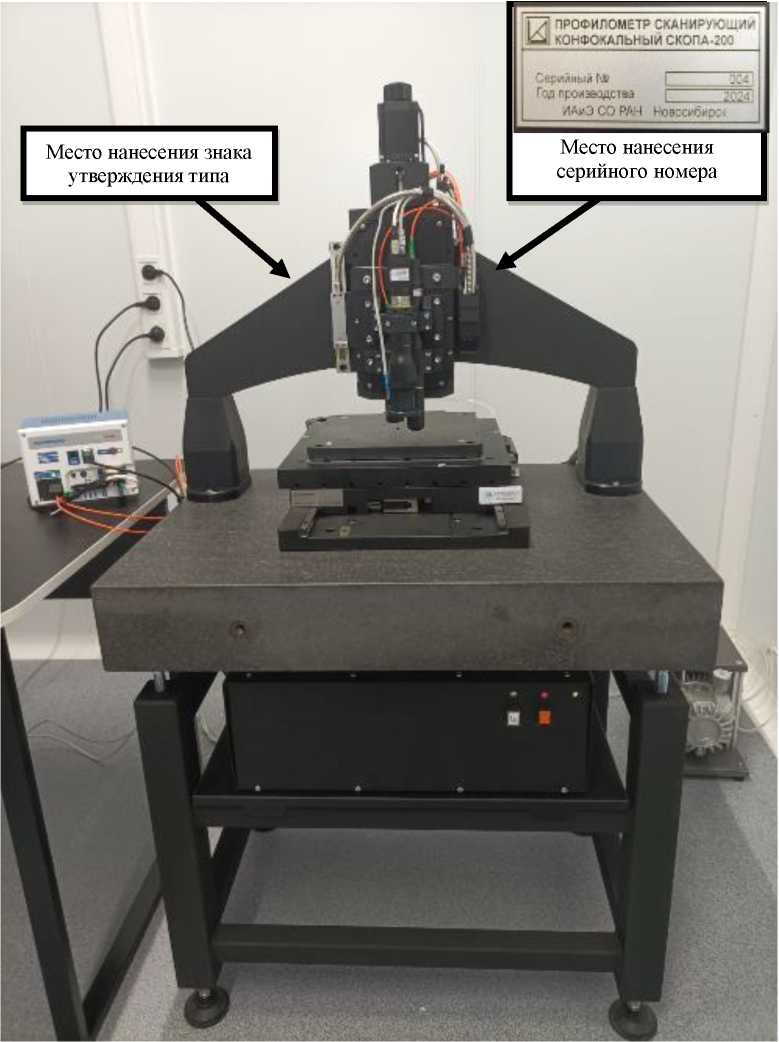

Общий вид, место нанесения серийного номера и знака утверждения типа профилометров представлены на рисунке 1.
Место нанесения серийного номера
Серийных Гл
Год проиэ&адства |
ЛАхЭ СО W.4 НоэссИЗ)
Г7 ПРОФИЛОМЕТР СКАНИРУЮЩИЙ
& КОНФОКАЛЬНЫЙ СКОПА-2СО
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид, схема нанесения серийного номера и знака утверждения типа профилометра сканирующего конфокального СКОПА-200
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Профилометр сканирующий конфокальный 1 |
СКОПА-200 |
1 |
|
Персональный компьютер с предустановленным программным обеспечением «Профилометр» |
ПО «Профилометр» |
1 |
|
Руководство по эксплуатации |
ЕМВР.401141.007.001РЭ |
1 |
|
Паспорт |
ЕМВР.401141.007.001ПС |
1 |
|
Примечание: 1 - Профилометр может комплектоваться одним или двумя конфокальными хроматическими датчиками, тип и количество датчиков определяется требованиями заказчика | ||
Таблица 2 - Метрологические характеристики профилометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров по осям X и Y, мм:
|
от 0,005 до 170,000 от 0,005 до 1,000 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y для профилометров с датчиками С1 и С2, мм |
±0,005 |
|
Диапазон измерений линейных размеров по оси Z, мкм:
|
от 1,0 до 1000,0 от 1,0 до 140,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z для профилометров с датчиками С1 и С2, мкм |
±0,3 |
Таблица 3 - Основные технические характеристики профилометров
|
Наименование характеристики |
Значение |
|
Параметры электрического питания от сети переменного | |
|
тока: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Габаритные размеры, мм, не более | |
|
- длина |
760 |
|
- ширина |
660 |
|
- высота |
1400 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
