Номер по Госреестру СИ: 96482-25
96482-25 Расходомеры ультразвуковые
(АРГУС)
Назначение средства измерений:
Расходомеры ультразвуковые АРГУС (далее - расходомеры) предназначены для измерения объемного расхода жидкости.
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры ультразвуковые

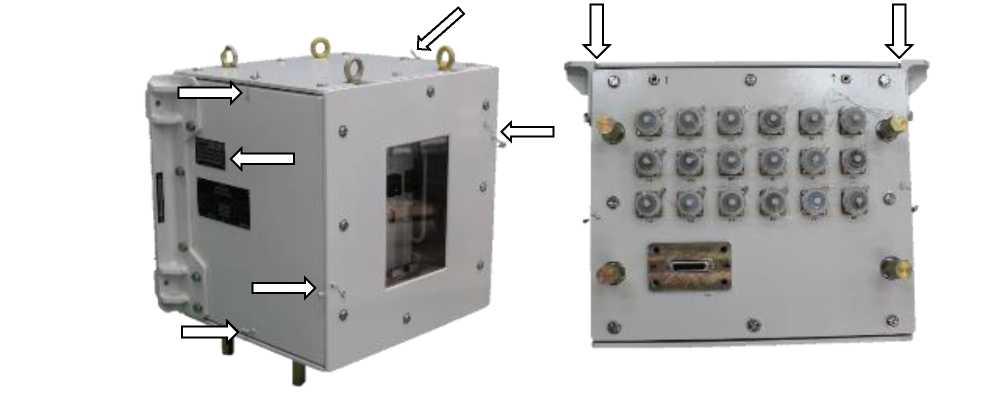

Рисунок № 4
Внешний вид.
Расходомеры ультразвуковые

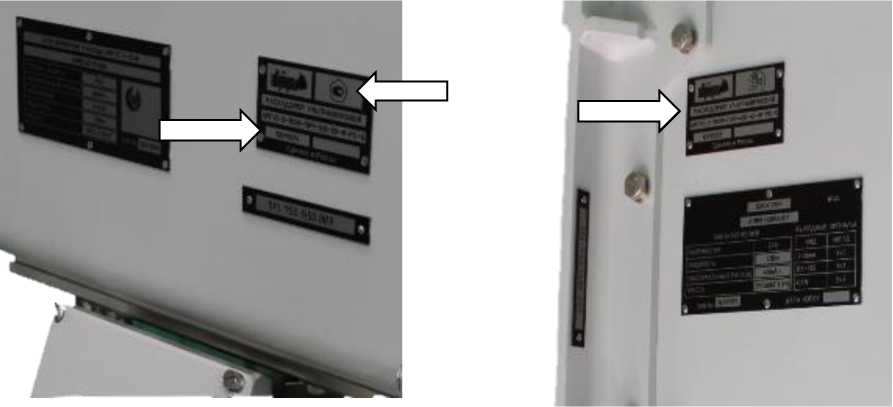

Рисунок № 5
Общие сведения
Дата публикации - 29.09.2025
Срок свидетельства - 24.09.2030
Номер записи - 9d24075d-a84b-08b9-0d1a-edafa8d52799
ID в реестре СИ - 1426998
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество "Концерн "Научно-производственное объединение "Аврора"
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2036 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Расходомеры ультразвуковые (АРГУС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Концерн "Научно-производственное объединение "Аврора"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63857-16 29.04.2021 |
Сигнализаторы солесодержания и удельного сопротивления воды корабельные, С***К-М* Открытое акционерное общество "Концерн "Научно-производственное объединение "Аврора" (РОССИЯ г. Санкт-Петербург) |
1 год | |
|
63856-16 29.04.2021 |
Преобразователи солесодержания и удельного сопротивления воды корабельные, П***К-М* Открытое акционерное общество "Концерн "Научно-производственное объединение "Аврора" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
96482-25 24.09.2030 |
Расходомеры ультразвуковые, АРГУС Открытое акционерное общество "Концерн "Научно-производственное объединение "Аврора" (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
3 года |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Расходомеры ультразвуковые (АРГУС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры ультразвуковые (АРГУС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации программное обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Программное обеспечение обеспечивает выполнение следующих функций: измерение времен прохождения ультразвуковых сигналов по направлению потока и против него и вычисление разности между ними; вычисление на основе полученной разности времен линейной скорости потока и, соответственно, объемного расхода рабочей среды; преобразование полученных данных и выдача их значений в виде постоянного электрического тока и в виде цифровых сигналов по интерфейсу RS-485 по трем выходам и по интерфейсу CAN по шести выходам.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные ПО |
Значение | |
|
Идентификационное наименование ПО |
AMIE18_02277_91_01.hex |
AMIE18_02277_91_02.hex |
|
Номер версии (идентификационный номер) ПО |
Х.0ХХ1) | |
|
Цифровой идентификатор (контрольная сумма) |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
|
1) Х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | ||
Уровень защиты программного обеспечения расходомеров «высокий» согласно Р 50.2.077-2014.
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Конструкция расходомера и его составных частей исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на табличку, закрепленную на блоке вторичного преобразователя расходомеров и преобразователя интерфейсов, методом гравировки, а также в верхнюю часть по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Лист № 6 Всего листов 7Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа» документа «Расходомер ультразвуковой АРГУС. Руководство по эксплуатации. АМИЕ.407251.001 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
АМИЕ.407251.001 ТУ Расходомеры ультразвуковые АРГУС. Технические условия.
ПравообладательАкционерное общество «Концерн «Научно-производственное объединение «Аврора»
(АО «Концерн «НПО «Аврора»)
ИНН 7802463197
Юридический адрес: 194021, г. Санкт-Петербург, ул. Карбышева, 15
Тел.: +7(812) 297-23-11, факс: +7(812) 610-11-00, +7(812) 297-81-42
E-mail: mail@avrorasystems.com
Изготовитель
Акционерное общество «Концерн «Научно-производственное объединение «Аврора»(АО «Концерн «НПО «Аврора»)
ИНН 7802463197
Адрес: 194021, г. Санкт-Петербург, ул. Карбышева, 15
Тел.: +7(812) 297-23-11, факс: +7(812) 610-11-00, +7(812) 297-81-42
E-mail: mail@avrorasystems.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д. И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Акционерное общество «Концерн «Научно-производственное объединение «Аврора»(АО «Концерн «НПО «Аврора»)
ИНН 7802463197
Юридический адрес: 194021, г. Санкт-Петербург, ул. Карбышева, 15
Тел.: +7(812) 297-23-11, факс: +7(812) 610-11-00, +7(812) 297-81-42
E-mail: mail@avrorasystems.com
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых сигналов в рабочей среде по направлению потока жидкости и против него в зависимости от скорости жидкости. Разница измеренных значений времени прохождения ультразвуковых сигналов пропорциональна скорости потока жидкости. Объемный расход жидкости пропорционален измеренной скорости потока жидкости и диаметру внутренней полости первичного преобразователя.
Расходомеры состоят из первичного и вторичного преобразователей, которые жестко соединены между собой, образуя блок измерения расхода, имеющего единую конструкцию. Первичный преобразователь представляет собой участок трубопровода с установленными в него пьезоэлектрическими преобразователями, осуществляющими генерацию и прием акустических сигналов. Вторичный преобразователь представляет собой электронный блок, обрабатывающий сигналы с первичного преобразователя и вычисляющий значение измеряемого расхода. Расходомеры также включают преобразователь интерфейсов, обеспечивающий транзит питания к вторичному преобразователю и позволяющий формировать дополнительные выходные сигналы со всех каналов расходомера по различным интерфейсам.
Первичный преобразователь состоит из корпуса, изготовленного из коррозионностойкой стали, с установленными в него четырьмя термопреобразователями сопротивления для косвенного измерения температуры рабочей среды, а также восемью парами пьезоэлектрических преобразователей.
Вторичный преобразователь состоит из трех модулей, каждый из которых вычисляет расход по одному измерительному каналу и передает его значение по интерфейсу RS-485.
Общий вид расходомеров приведен на рисунке 1.

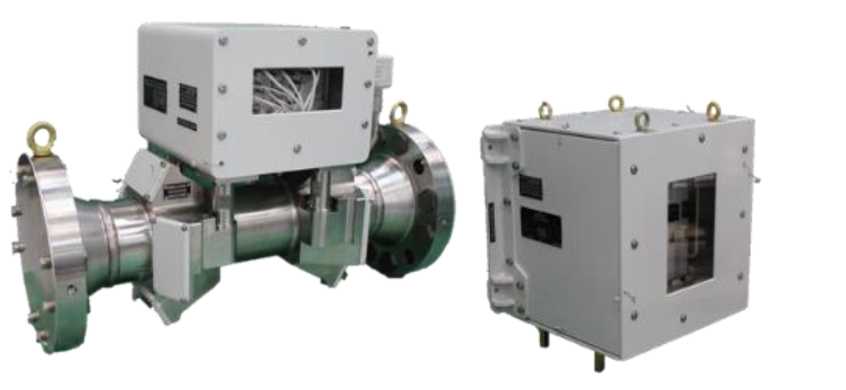

Рисунок 1 - Общий вид расходомеров
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки и знака изготовителя.
Знак поверки наносится давлением на пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия в первичном и вторичном преобразователе в соответствии с рисунком 2.
Знак изготовителя наносится на фирменную планку, закрепленную на корпусе расходомеров, методом лазерной гравировки и давлением на пломбы, установленные на контровочных проволоках, пропущенных через специальные отверстия в первичном и вторичном преобразователе в соответствии с рисунком 3.
Заводской номер в цифровом формате наносится на фирменную планку, закрепленную на корпусе расходомеров, методом лазерной гравировки. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 4.

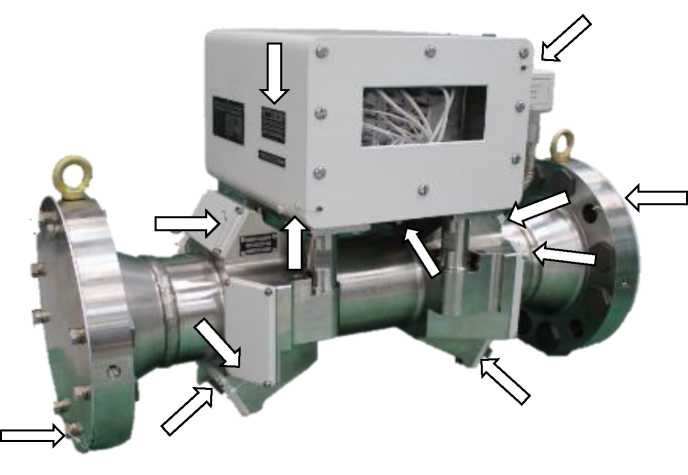

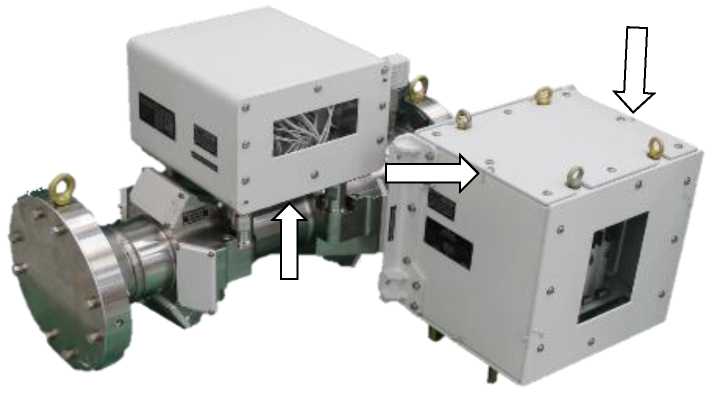

Рисунок 2 - Схема пломбирования от несанкционированного доступа расходомеров и места нанесения знаков поверки
Рисунок 3 - Схема пломбирования от несанкционированного доступа расходомеров и места нанесения знаков завода-изготовителя
Рисунок 4 - Места нанесения знака утверждения типа и заводского номера
аблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой |
АРГУС |
1 шт. |
|
Комплект запасных частей, инструментов и принадлежностей |
АМИЕ.407913.001 |
1 комп. |
|
Комплект монтажных частей |
АМИЕ.407911.001 |
1 экз. (Необходимость поставки определяется договором. Расходуется при монтаже на объекте эксплуатации.) |
|
Комплект эксплуатационных документов |
АМИЕ.407251.001 ВЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1^ м3/ч |
от 6 до 600 |
|
Пределы допускаемой приведенной погрешности в процентах от верхнего предела измерений у, %:
|
±1 ±0,8 |
|
Примечание: Пределы допускаемой относительной погрешности объемного расхода жидкости 5, %, вычисляются по формуле: ВПИ 5 = Y--, Q где ВПИ - верхний предел измерений объемного расхода жидкости, м3/ч; Q - значение объемного расхода жидкости, м3/ч. 1) - конкретное значение указано в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
DN 150 |
|
Измеряемая среда |
жидкость (дистиллированная вода по ГОСТ Р 58144, вода высокой чистоты по ОСТ В 5Р.4296, ОСТ 5.4318) |
|
Температура измеряемой среды, °C |
от +5 до +130 |
|
Рабочее давление измеряемой среды, МПа, не более |
10 |
|
Номинальные параметры электрического питания: - напряжение постоянного тока, В |
от 24 до 27 |
|
Потребляемая мощность на один измерительный канал, Вт, не более |
7 |
|
Тип выходных сигналов:
|
от 4 до 20 RS-485, CAN 2.0b |
|
Количество выходных сигналов:
- CAN 2.0b |
6 3 6 |
|
Габаритные размеры блока измерения расхода, мм, не более
|
563 361 854 |
|
Габаритные размеры преобразователя интерфейсов расходомера, мм, не более
|
483 357 457 |
|
Масса, кг, не более |
250 |
|
Условия эксплуатации:
|
от 0 до +55 95±3 от 84 до 107 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Назначенный полный срок службы, лет |
40 |
|
Средняя наработка на отказ, ч |
26000 |
