Сведения о средстве измерений: 96602-25 Золомеры промышленные непрерывного действия

Номер по Госреестру СИ: 96602-25
96602-25 Золомеры промышленные непрерывного действия
(RODOS)

Назначение средства измерений:
Золомеры промышленные непрерывного действия RODOS (далее - золомеры) предназначены для измерений массовой доли золы (зольности) в углях бурых, каменных и антраците, транспортируемых по ленте конвейера в режиме реального времени.

сертификация программного обеспечения
Внешний вид. Золомеры промышленные непрерывного действия, http://oei-analitika.ru рисунок № 1
Внешний вид.
Золомеры промышленные непрерывного действия
Рисунок № 1

Общие сведения

Дата публикации - 10.10.2025
Срок свидетельства - 09.10.2030
Номер записи - 9bb8ba0b-3511-d7f0-52b4-489fe3b79025
ID в реестре СИ - 1427016
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Centrum Transferu Technologii EMAG Sp. z o.o.
Страна - ПОЛЬША
Населенный пункт - 40-189 Katowice, ul. Leopolda 31
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2186 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Золомеры промышленные непрерывного действия (RODOS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Centrum Transferu Technologii EMAG Sp. z o.o.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96602-25
09.10.2030
Золомеры промышленные непрерывного действия, RODOS
Centrum Transferu Technologii EMAG Sp. z o.o. (ПОЛЬША 40-189 Katowice, ul. Leopolda 31)
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Золомеры промышленные непрерывного действия (RODOS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Золомеры промышленные непрерывного действия (RODOS)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Золомеры оснащены специально разработанным программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим управлять параметрами градуировки и измерений, сохранять настройки работы золомера, результаты измерений. ПО золомера имеет несколько уровней доступа, устанавливается специалистами фирмы-производителя и защищено от доступа и изменения, может быть обновлено до актуальной версии при получении соответствующих файлов от производителя.

ПО золомера обеспечивает хранение всех результатов измерений во встроенной в ПО базе данных. Последний результат показан на экране в цифровом виде, дополнительно последняя группа замеров (количество - по договору с пользователем, максимально - сутки) указана в графическом виде.

Влияние ПО на метрологические характеристики золомеров учтено при их нормировании. Уровень защиты программного обеспечения золомера «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

RODOS

Номер версии (идентификационный номер) ПО, не ниже

V2

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист документа CTT.DTR K44.106.v4ru «Золомеры промышленные непрерывного действия RODOS. Технико-эксплуатационная документация» методом печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Метод определения содержания золы в угле» Технико-эксплуатационной документации на золомер.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 11055-78 Угли бурые, каменные и антрацит. Радиационные методы определения зольности;

Техническая документация Centrum Transferu Technologii EMAG Sp. z o.o., Польша.

Правообладатель

Centrum Transferu Technologii EMAG Sp. z o.o., Польша

Адрес: 40-189 Katowice, ul. Leopolda 31, Polska

Изготовитель


Centrum Transferu Technologii EMAG Sp. z o.o., Польша
Адрес: 40-189 Katowice, ul. Leopolda 31, Polska

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Правообладатель


Centrum Transferu Technologii EMAG Sp. z o.o., Польша
Адрес: 40-189 Katowice, ul. Leopolda 31, Polska

Принцип действия золомера основан на непрерывном измерении природной радиоактивности (интенсивности гамма-излучения) твердого минерального топлива, в том числе углей каменных, бурых и антрацитов с размером частиц не более 300 мм (далее - угля). Природная радиоактивность угля обусловлена тем, что радиоактивные элементы сосредоточены в минеральной части (золе) углей.

Конструктивно золомеры состоят из двух составных частей: основной части, расположенной во взрывоопасной среде, и блока конвертера интерфейсов KOS-*, размещенного в безопасной зоне. Основная часть золомеров включает в себя: измерительную головку RODOS Ex, блок связи ZK RODOS Ex на базе модуля связи MK RODOS Ex или MK2 Ex, блок изолирующего трансформатора TRG-24, конвейерные весы КУРС или REX-01.

Отображение результатов измерений осуществляется на модуле связи золомера, а также на персональном компьютере с установленным специализированным программным обеспечением. Модуль связи с отображением результатов измерений предназначен также и для демонстрации измеряемых величин во время градуировки золомера, также модуль связи оснащен светодиодами, обозначающими обмен измерительной информацией между блоками золомера (с весами, блоками связи и питания, измерительными блоками).

В основе измерительного блока золомера использован сцинтилляционный счетчик на основе йодида натрия диаметром 3 дюйма, длиной 4 дюйма.

Весы конвейерные устанавливаются на конвейере следующим образом -транспортируемый уголь сначала подвергается взвешиванию, а затем поступает в зону действия измерительных блоков. Золомер дооснащен датчиком движения ленты конвейера, блоки измерительные, питания и связи могут быть выпущены во взрывозащищенном исполнении.

Минимальная мгновенная нагрузка, при которой работает золомер это 50 кг/м (50 килограмм на погонный метр ленты).

Весы конвейерные КУРС, входящие в состав золомера, утвержденного типа (номер в Федеральном информационном фонде по обеспечению единства измерений № 59947-15). Требования по конструкции устанавливаемых весов - согласно условиям работы золомера (окружающей среды), типу конвейера и средней нагрузке.

Градуировка золомера осуществляется с применением специально подготовленных проб угля с заданными значениями массовой доли золы, с учетом влаги.

Маркировочные таблички с серийным номером, наименованием и производителем размещаются на измерительном блоке золомера - на боковой стенке методом наклейки, и на боковой стенке блока связи ZK RODOS Ex. Серийный номер золомера имеет цифровой или буквенно-цифровой формат, наносится типографским способом.

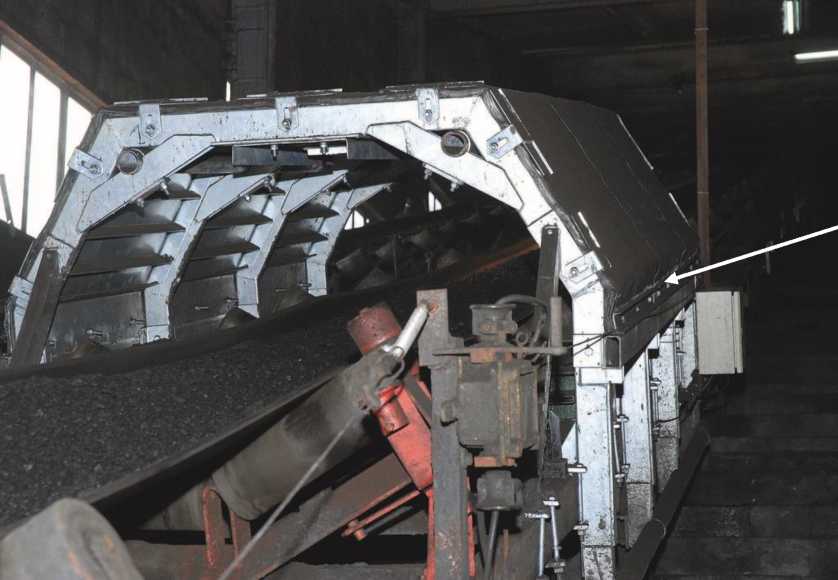

Общий вид золомера представлен на рисунке 1.

Внешний вид. Золомеры промышленные непрерывного действия (RODOS), http://oei-analitika.ru

Рисунок 1 - Общий вид золомера (стрелкой указано место нанесения серийного номера)

Пломбирование и нанесение знака поверки на золомеры не предусмотрено.


Таблица 4 -

Наименование

Обозначение

Количество

1 Золомер промышленный непрерывного действия в сборе

RODOS

1 шт.

2 Комплект креплений и запасных частей

-

1 шт.

3 Персональный компьютер с программным обеспечением

-

1 шт.

4    Комплект    технико-эксплуатационной

документации

CTT.DTR K44.106.v4ru

1 шт.

5 Методика поверки

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой доли золы (зольности), %

от 5 до 50

Пределы допускаемой абсолютной погрешности измерений массовой доли золы (зольности), %, в поддиапазонах измерений:

- от 5 до 10 % включ.

± 1

- св. 10 до 25 % включ.

± 2

- св. 25 до 50 %

± 3

Предел допускаемого среднеквадратичного отклонения результатов

2,0

измерений массовой доли золы (зольности), %

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Дискретность показаний массовой доли золы (зольности), %

0,1

Время единичного измерения, с, не более

60

Габаритные размеры измерительного блока, мм, не более:

- длина

575

- высота

160

- ширина

160

Масса измерительного блока, кг, не более

21,8

Параметры электрического питания:

- напряжение переменного тока, В

от 127 до 220

- частота переменного тока, Гц

50

Потребляемая мощность, В^А, не более

200

Маркировка взрывозащиты:

- измерительная головка RODOS Ex

Ex PB Ex d [ia Ma] I Mb X

- блок связи ZK Rodos Ex на базе модуля связи MK RODOS Ex

Ex PO Ex ia I Ma; Ex PB Ex ib [ia Ma] I Mb

- блок связи ZK Rodos Ex на базе модуля связи MK2 Ex

Ex PO Ex ia op is I Ma

- блок изолирующего трансформатора TRG-24

Ex PB Ex d I Mb X

- блок конвертора интерфейсов KOS-*

Ex [Ex ia Ma] I

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40
